要为热图选择一个配色方案，首先请确认热图处于选择或编辑模式，然后使用以下方法:
| • | 选择Format(格式)→2D Options(二维绘图)→Color Levels(颜色层次)命令(图27.5)。 |
| • | 右键点击Heat Map(热图)，从弹出菜单中选择Format(格式)，然后选择Heat Map(热图)→Color Levels(颜色层次)。 |

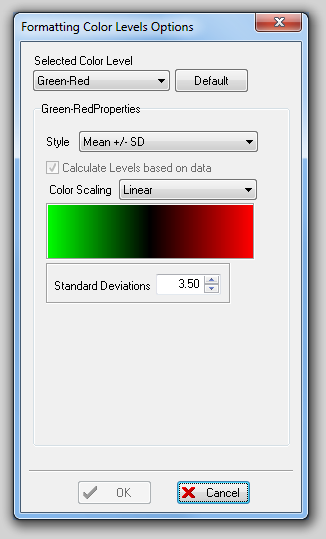

图27.5 Formatting Color Level Options (格式化颜色层次选项)
默认选项是Green-Red(绿-红)配色方案、Mean(数学平均)± SD(标准偏差)的Style(格式)和在数值范围两侧的3.5倍标准偏差。这意味着如果微孔的统计值接近平均值，该孔将显示黑色，+3.5倍SD以外的微孔将显示纯红色，-3.5倍SD以外的微孔显示纯绿色。
可以从Selected Color Level(选择的配色方案)下拉列表中选择另一配色方案。另一很有用的配色方案是Threshold(阈值)方案(图27.6)。

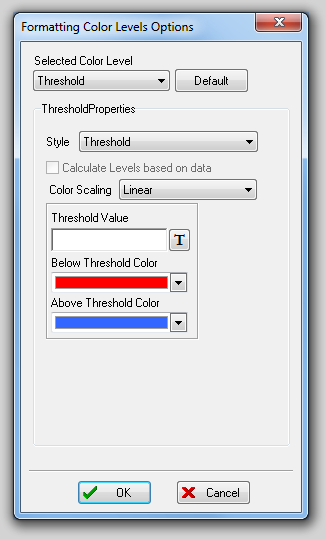

图27.6 Threshold Color Scheme (阈值配色方案)
当Selected Color Level(选择的配色方案)和Style(风格)都设置为Threshold(阈值)时，通过点击
键，可选择一个标记(例如，一个基于对照微孔的统计计算)来代表Threshold Value(阈值)。然后，使用下拉列表设置Below Threshold(阈值以下)和Above Threshold(阈值以上)的颜色。阈值以下的微孔会呈现一个颜色，阈值以上的微孔会呈现另一个颜色。
