完成一个自定义数据网格
|
完成一个自定义数据网格 |
|
|
|
|
|
完成一个自定义数据网格 |
|
|
|
|
|
||
在本节教程中，我们将使用一个有FITC MESF微珠绘图、自定义标记、以及自定义数据集的版面文件。
| 1. | 请打开在教程样本数据库中的版面文件FITC MESF Beads.fey。 |

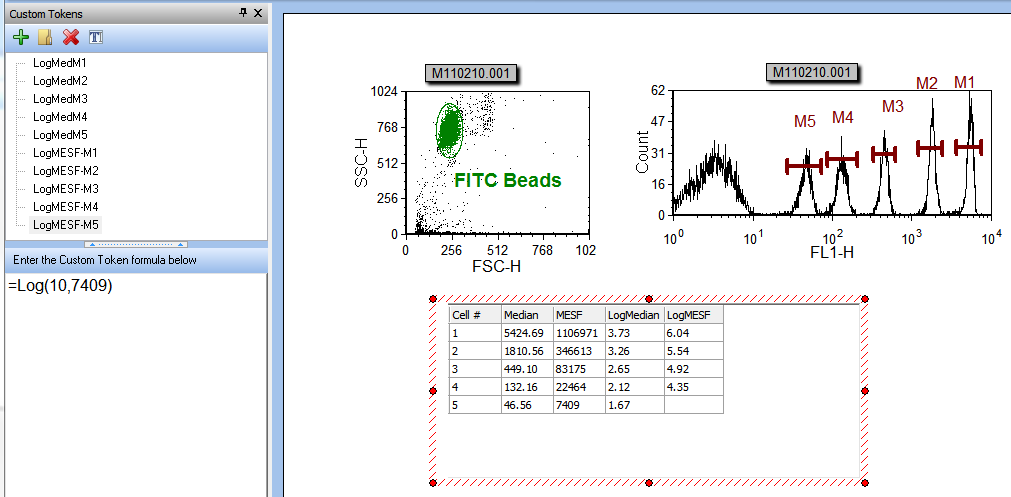

这时应该会出现以下版面，如图T27.1所示。
图T27.1 The FITC MESF Beads.fey Layout (FITC MESF Beads.fey版面)
在版面的左上角是一个FITC微珠散点图，其中有微珠事件。散点图的右侧是一个FITC柱状图，显示门"FITC Beads"中的数据；图中有五个应用在FITC微珠群上的标记。
在两个图的下方是名称为"FITC MESF"的自定义数据网格。请花一点时间来点击查看一下数据网格中每一列，看一下数据网格编辑器中的输入。第一列是柱状图中每个标记的中间数，它是由统计标记来定义的。第二列是每一微珠群对应的MESF FITC数值，它是手动输入的数据值。第三列和第四列是中间数以及MESF微珠群的对数值，它们也是由自定义标记定义的。要想更多地了解如何创建自定义数据网格，请查看自定义数据教程。
屏幕的左边是停靠的Custom Tokens(自定义标记)窗口。所有的自定义标记都使用对数函数来把线性值转化为以10为底的对数值。如果你点击了某个自定义标记，该标记的公式定义会出现在停靠窗口的下半部分。对数函数有两个变量: 第一个变量表示底数，在这个例子中是10；第二个变量是你想要进行对数操作的数值。
注意到数据网格最右下角的单元格(在LogMESF一列中)是空的。我们现在将要把自定义标记"LogMESF-M5"从停靠的Custom Tokens(自定义标记)窗口中拖放到这个空单元格里，以补全这个自定义数据集。

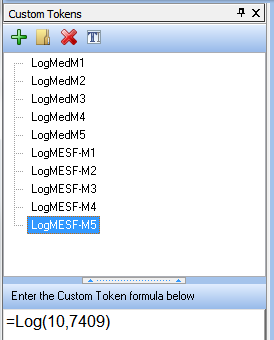

| 2. | 请把光标放在自定义标记"LogMESF-M5"的上方，如图T27.2中的蓝色所示。 |
图T27.2 Selecting the LogMESF-M5 Custom Token (选中自定义标记LogMESF-M5)
| 3. | 请把自定义标记LogMESF-M5从Custom Tokens(自定义标记)窗口拖到LogMESF列的第5行上。 |

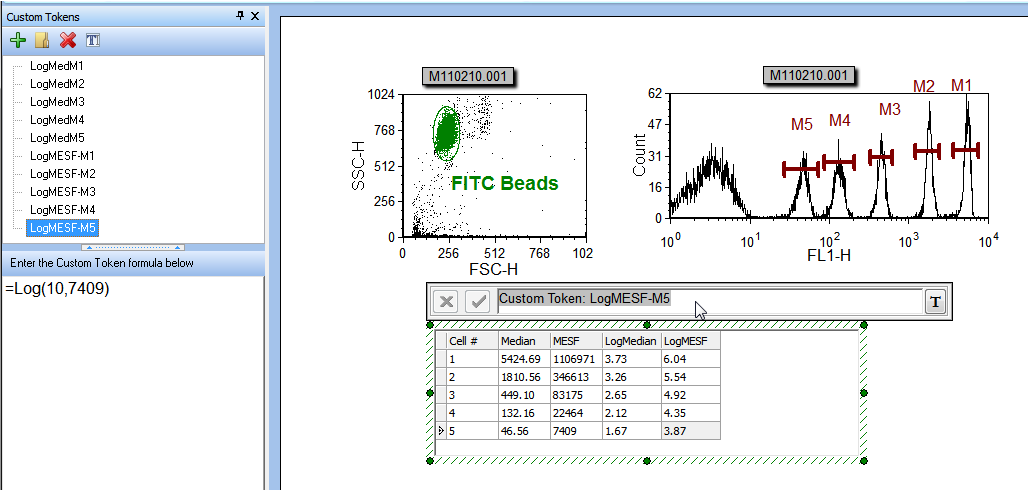

我们现在就完成了对自定义数据网格的填充，如图T27.3所示。
图T27.3 Custom Token Successfully Placed in the Custom Data Grid (被成功地放到了自定义数据网格中的自定义标记)
现在，我们要使用自定义数据网格中的FITC微珠数据来插入一个散点图。
| 4. | 请选中自定义数据网格，选中后它应该有一个绿色边框。 |
| 5. | 请选中Insert(插入)→2D Plots(二维绘图)→Scatter(散点图)命令。 |
| 6. | 请点击版面中自定义数据网格下方的空白区。 |

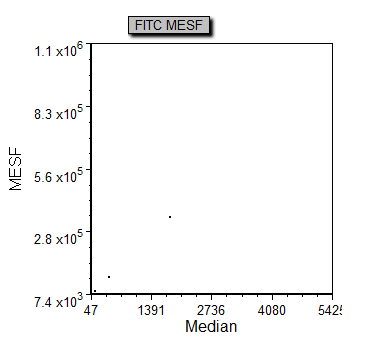

这时会出现一个使用自定义数据网格中前两列数据("Median"以及"MESF")所绘制的二维散点图，如图T27.4所示。
图T27.4 Scatter Plot of Median and MESF Data from the Data Grid (反映数据网格中的中间数以及MESF数据的散点图)
我们现在要对散点图进行格式化，以便显示数据网格中的中间数的对数和MESF数据的对数值。
| 7. | 请把光标放在Y-轴名称"MESF"上。 |

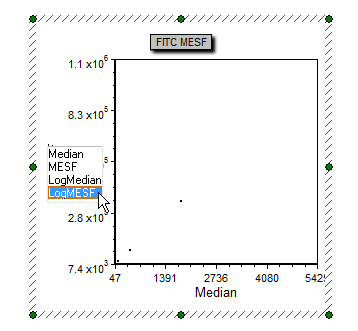

| 8. | 请点击鼠标左键并按住不放，这时会出现数据网格的参数列表，如图T27.5所示。 |
| 9. | 当光标移到"LogMESF"上时，请松开鼠标，如图T27.5中的蓝色高亮以及光标所示。 |
图T27.5 Selecting 'LogMESF' Data for the Y-axis (为Y-轴选中"LogMESF"数据)
现在的散点图应该进行了更新，显示Y-轴变成了"LogMESF"数据。我们现在要把X-轴参数修改为"LogMedian"数据。
| 10. | 请把光标放在X-轴名称"Median"上。 |
| 11. | 请点击鼠标左键并按住不放，这时会出现数据网格的参数列表。 |
| 12. | 当光标在"LogMedian"上时，请松开鼠标。 |

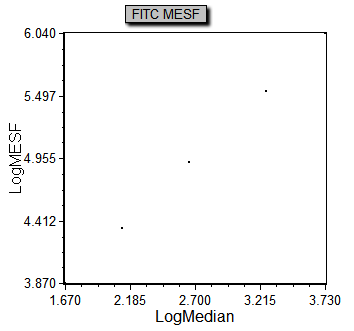

现在的散点图应该进行了更新，显示X-轴变成了对应的"LogMedian"数据，散点图如图T27.6所示。
图T27.6 Scatter Plot with Log Median and MESF Values from the Custom Data Grid (显示自定义数据网格中的中间数以及MESF对数数据的散点图)
我们现在要对散点图进行格式化以便更好地观察五个数据点。
| 13. | 请右键点击散点图。 |
| 14. | 请从弹出菜单上选中Format(格式化)。 |
| 15. | 请选中Axis(数轴)类别选项。 |
| 16. | 请点击Range(范围)旁边的Y Axis(Y轴)。 |
| 17. | 请把Y Axis Range Minimum(Y轴范围最小值)选为3。 |
| 18. | 请把Y Axis Range Maximum(Y轴范围最大值)选为7。 |
| 19. | 请点击Range(范围)左边的X Axis(X轴)。 |
| 20. | 请把X Axis Range Minimum(X轴范围最小值)选为1。 |
| 21. | 请把X Axis Range Maximum(X轴范围最大值)选为4。 |
| 22. | 请选择Overlays(叠加图层)类别选项。 |
| 23. | 请把Point Size(数据点大小)改为2。 |
| 24. | 请点击OK。 |

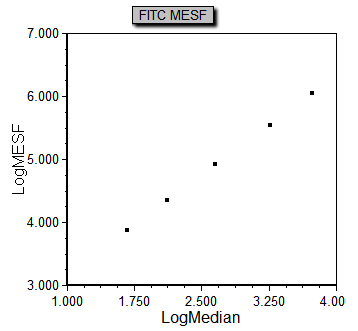

这时的散点图将看起来如图T27.7所示。现在被格式化后的散点图把所有数据点都显示了出来，而且数据点也比以前大。
图T27.7 Scatter Plot Formatted to Display the Data Points Larger and on a Set Scale (格式化后的散点图在设定的范围内显示比以前大的数据点)
在下一节中，我们将创建一个线性回归标记。
