数据导航器功能

如图T12.6所示，Data Navigator(数据导航器)是按照版面中的数据文件来组织的。每个数据文件名称下是一个使用该数据文件的绘图列表。我们现在将学习Data Navigator(数据导航器)的众多功能。

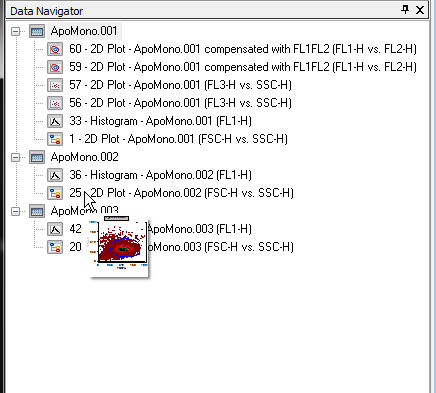

1.	请把光标移到Data Navigator(数据导航器)上ApoMono.002数据文件列表下的2D Plot – ApoMono.002 (FSC-H vs. SSC-H)绘图上，如图T12.7中的光标所示。

这时会出现该二维绘图的一个缩略图，如图T12.7所示。这个快捷查看和一个数据文件相关联的绘图方法很有用(特别是在绘图处在不可见状态时)。这个方法适用于Data Navigator(数据导航器)中列出的所有绘图。

图T12.7 Thumbnail Image of a 2D Plot on the Data Navigator (数据导航器上一个二维绘图的缩略图)

我们现在将使用Data Navigator(数据导航器)来修改显示在二维绘图上的数据。下面我们将仅仅使用Data Navigator(数据导航器)，来把版面右下方的二维绘图中的数据文件ApoMono.001替换为ApoMono.002。

2.	请把光标放到Data Navigator(数据导航器)里的数据文件ApoMono.002上(图T12.8中高亮显示为蓝色的文件)。

3.	请按下鼠标左键不放。

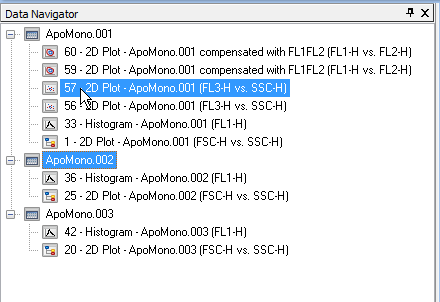

4.	请把ApoMono.002数据文件向上拖向绘图57 – 2D Plot – ApoMono.001 (FL2-H vs. SSC-H)，如图T12.8中光标所指的、高亮显示为蓝色的绘图所示。

5.	当数据文件ApoMono.002在57 – 2D Plot – ApoMono.001 (FL2-H vs. SSC-H)上方时，请松开鼠标。

图T12.8 Dragging the ApoMono.002 data file onto a 2D plot in the Data Navigator (在数据导航器中把数据文件ApoMono.002拖到一个二维绘图上)

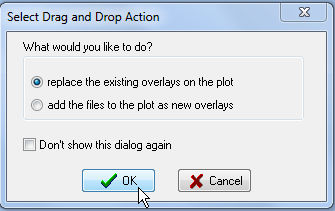

这时会出现Select Drag and Drop Action(选择拖放操作)对话框，如图T12.9所示。

6.	请选择replace the existing overlays in the plot(替换绘图中已有的叠加图层)(图T12.9)。

请点击OK。

图T12.9 Select Drag and Drop Action Dialog (选择拖放操作对话框)

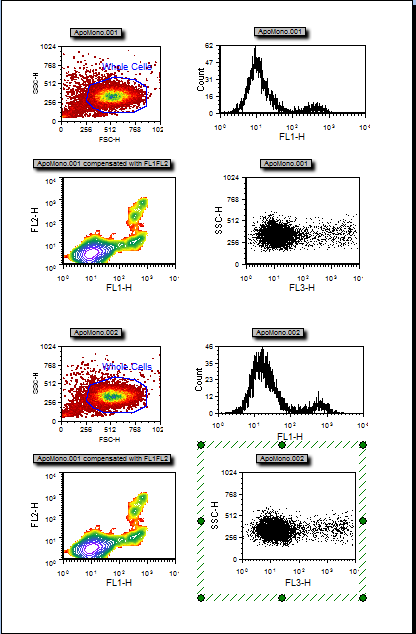

这时版面中右下方的二维绘图被选中(图T12.10中的绿色边框)，并已进行了更新，显示ApoMono.002中的数据。

图T12.10 Selected and Updated 2D Plot with ApoMono.2 Data (选中并更新过的二维绘图，显示ApoMono.2中的数据)

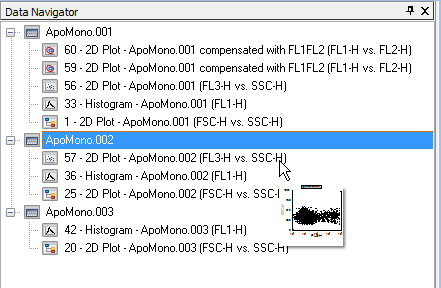

这时Data Navigator(数据导航器)也进行了更新来反映所做的改动，如图T12.11所示。这时绘图57 – 2D Plot – ApoMono.002 (FL2-H vs. SSC-H)出现在ApoMono.002数据文件的下方，如图T12.11中的光标和缩略图所示。

图T12.11 Data Navigator Updated to Reflect ApoMono.002 Plot Changes (更新了的数据导航器，显示针对ApoMono.002文件的绘图更改)

我们现在将在Data Navigator(数据导航器)中使用拖放操作来在一个柱状图中添加叠加图层。

8.	请把光标放到Data Navigator(数据导航器)里的数据文件ApoMono.002上(图T12.12中高亮显示为蓝色的文件)。

9.	请按下鼠标左键不放。

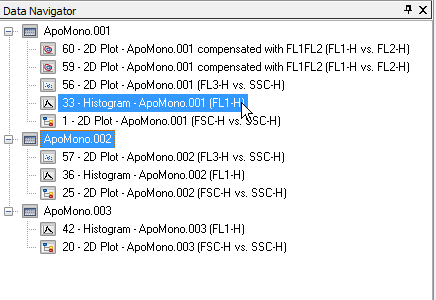

10.	请把数据文件ApoMono.002向上拖向柱状图33 – Histogram – ApoMono.001 (FL1)，如图T12.12中的光标和高亮的蓝色所示。

11.	数据文件ApoMono.002在柱状图上时，请松开鼠标。

图T12.12 Dragging ApoMono.002 onto a Histogram Plot in the Data Navigator (在数据导航器里把ApoMono.002文件拖到柱状图上)

这时会出现Select Drag and Drop Action(选择拖放操作)对话框，如前图T12.9所示。但这次我们将修改对话框中的选项，允许在柱状图上叠加数据。

12.	请选择"add the files to the plot as new overlays(把文件作为新的数据图层添加到绘图中)"。

13.

请点击OK。

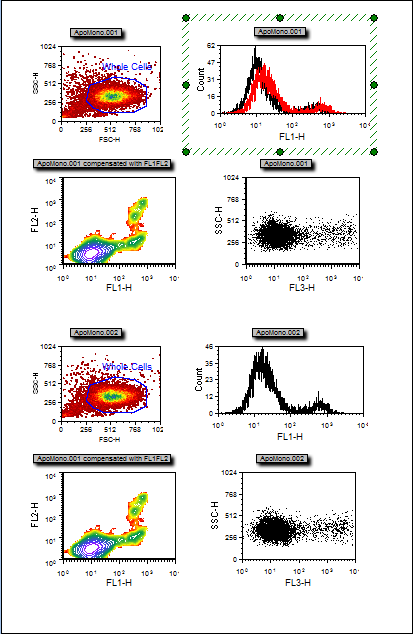

这时在版面右上方的柱状图也进行了更新，来显示ApoMono.002数据对应的叠加图层。该柱状图位于图T12.13中的绿色边框里，新的叠加图层显示为红色。

图T12.13 Histogram Updated to Show the Overlay of ApoMono.002 Data (更新过的柱状图显示ApoMono.002数据对应的叠加图层)

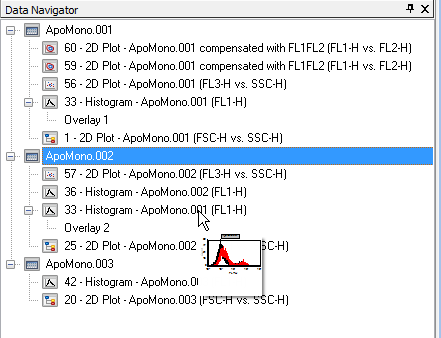

Data Navigator(数据导航器)也再次更新，显示这些修改，如图T12.14所示。这时在数据文件ApoMono.002下的列表里，会有一项为33 – Histogram – ApoMono.001 (FL1-H)，如图T12.14中的光标和缩略图所示。这时在柱状图的子文件列表中也会出现Overlay 2，表明数据文件ApoMono.002是柱状图ApoMono.001上的第二个叠加图层。注意到在数据文件ApoMono.001下的列表中，柱状图33 – Histogram – ApoMono.001 (FL1-H)列表也被更新，显示Overlay 1(第1个叠加图层)，表明数据文件ApoMono.001是底层叠加图层。

图T12.14 Updated Data Navigator with Overlay of ApoMono.002 Data (更新过的、带有ApoMono.002数据文件的数据导航器)

所有这些在Data Navigator数据导航器中进行的拖放数据的操作，也可以使用Data Navigator(数据导航器)的弹出窗口完成。我们现在就用Data Navigator(数据导航器)的弹出窗口来为版面中右上方的柱状图再添加一个叠加图层。

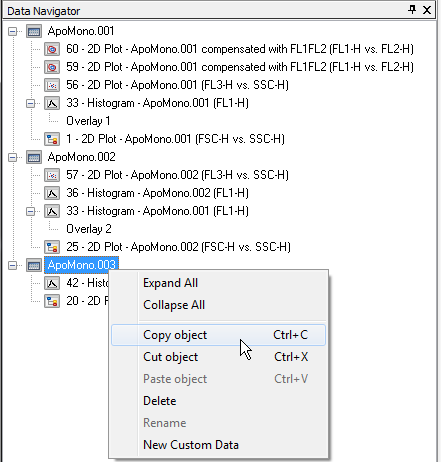

14.	请把光标移到Data Navigator(数据导航器)上的ApoMono.003数据文件列表上，如图T12.15中的蓝色高亮文件所示。

15.	请右键点击，调出相应的弹出菜单。

16.	请从弹出菜单上选择Copy object(复制对象)，如图T12.15中的光标所示。

图T12.15 Copy Object Using Data Navigator Pop-up Menu (使用数据导航器的弹出菜单来复制对象)

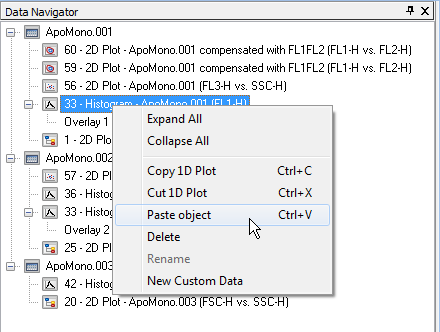

17.	请把光标放在Data Navigator(数据导航器)中数据文件ApoMono.001下的33 – Histogram – ApoMono.001 (Fl1-H)绘图上，如图T12.16中的蓝色高亮所示。

18.	请右键点击，调出相应的弹出菜单。

19.	请从弹出菜单上选择Paste object(粘贴对象)，如图T12.16中的光标所示。

图T12.16 Paste Object Using Data Navigator Pop-up Menu (使用数据导航器的弹出窗口粘贴对象)

这时会出现Select Drag and Drop Action(选择拖放操作)对话框，如前图T12.9所示。但这次我们将修改对话框中的选项，允许在柱状图上叠加数据。

20.	请选择"add the files to the plot as new overlays(把文件作为新的数据图层添加到绘图中)"。

21.

请点击OK键。

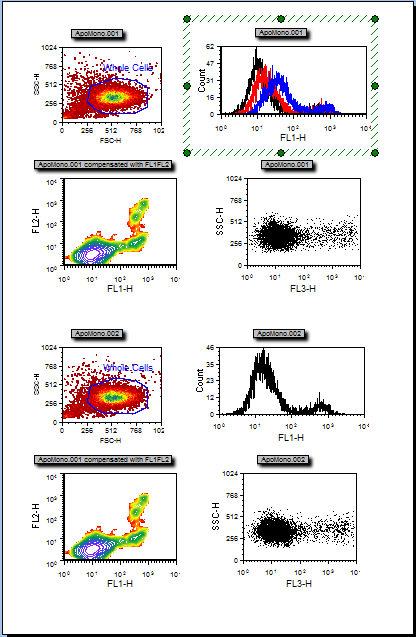

这时在版面右上方的柱状图也进行了更新，来显示ApoMono.003数据对应的叠加图层。柱状图显示在绿色边框中，新的叠加图层数据显示为蓝色，如图T12.17所示。

图T12.17 Histogram Updated to Show the Overlay of ApoMono.003 Data (更新过的柱状图显示ApoMono.003数据对应的叠加图层)

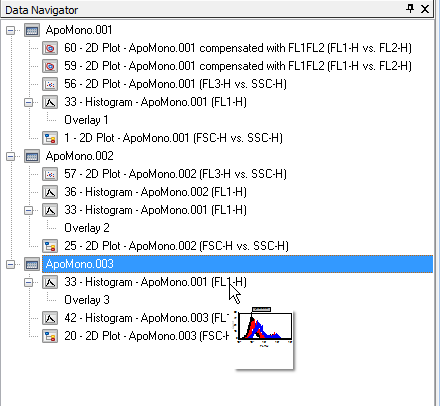

Data Navigator(数据导航器)也会再次更新，显示这些修改，如图T12.18所示。这时在数据文件ApoMono.003下的列表里，会有一项为33 - Histogram - ApoMono.001 (FL1-H)，如图T12.18中的光标和缩略图所示。这时在柱状图的子文件列表中也会出现Overlay 3(第3个叠加图层)，表明数据文件ApoMono.003是柱状图ApoMono.001上的第三个叠加图层。

图T12.18 Updated Data Navigator with Overlay of ApoMono.003 Data (更新过的、带有ApoMono.003数据文件的数据导航器)

我们现在将从Data Navigator(数据导航器)中把一个数据文件拖放到版面中的一个绘图上。版面中左下角的轮廓图FL1-H - FL2-H正在使用的数据是ApoMono.001。我们将用数据文件ApoMono.002来替换这个数据文件。

22.	请把光标放到Data Navigator(数据导航器)里的数据文件ApoMono.002上(图T12.19中高亮显示为蓝色的文件)。

23.

按下鼠标左键不放。

24.	请把数据文件ApoMono.002拖到版面中。

25.	当ApoMono.002移到左下角的轮廓图FL1-H - FL2-H上方时(图T12.19中的蓝色边框)，请松开鼠标。

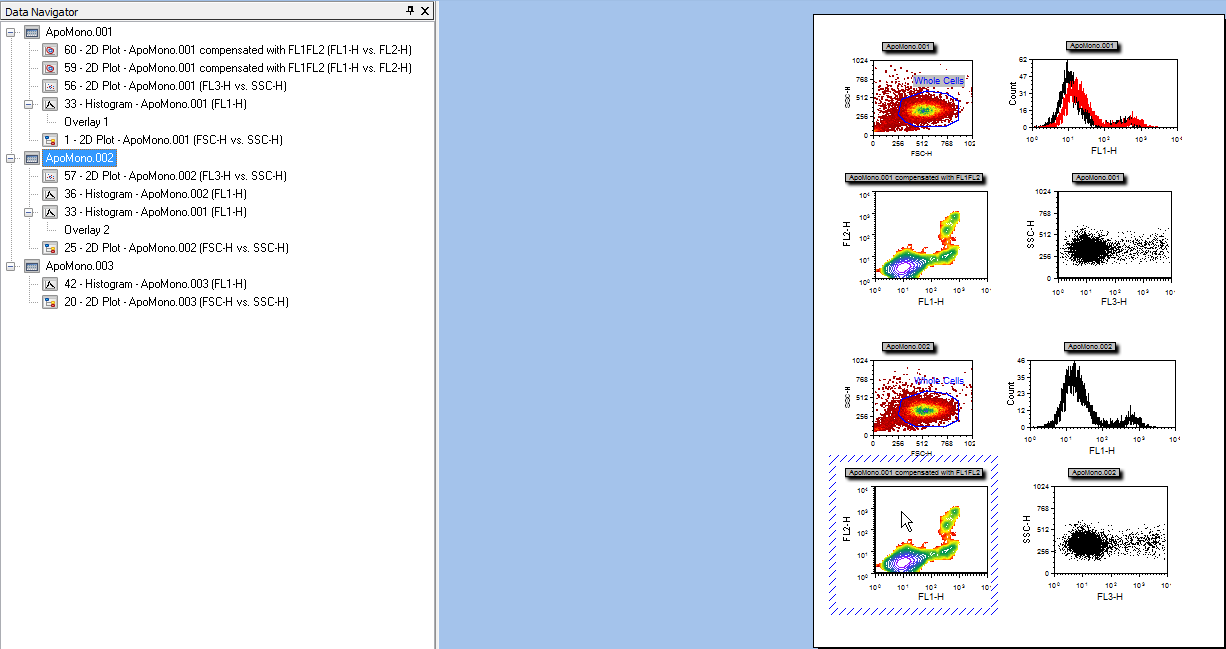

图T12.19 Dragging and Dropping ApoMono.002 from the Data Navigator onto the Contour Plot on the Layout (从数据导航器上把ApoMono.002拖放到版面上的轮廓图上)

版面左下方的轮廓图和Data Navigator(数据导航器)都进行了相应更新，显示针对数据文件ApoMono.002的变化，如图T12.20所示。图T12.20中的光标和缩略图显示了Data Navigator(数据导航器)中的变化。

图T12.20 Updated Layout and Data Navigator with ApoMono.002 data on the Contour Plot (更新过的版面和数据导航器显示轮廓图中的ApoMono.002数据文件)

除了把数据文件从Data Navigator(数据导航器)上拖放到版面中的绘图上外，我们也可以使用Data Navigator(数据导航器)的弹出菜单来复制数据对象，然后版面上的弹出菜单里，把数据文件粘贴到轮廓图上。正如所有的弹出菜单一样，用户可以在Data Navigator(数据导航器)上右击对象，调出Data Navigator(数据导航器)弹出菜单。我们现在将使用Data Navigator(数据导航器)弹出菜单来在版面中插入一个新的绘图。

26.	请把光标移到Data Navigator(数据导航器)上的ApoMono.001上。

27.	请右键点击，调出相应的弹出菜单。

28.	请从弹出菜单上选择Copy object(复制对象)，如前图T12.15所示。

29.	请在版面底部点击Page 2(第2页)，如图T12.21所示。

图T12.21 Selecting Page 2 (选择第2页)

这时会出现版面中的第2页，如图T12.22所示。

30.	请把光标放在版面中一个空白区。

31.	请右键点击，调出相应的弹出菜单，如图T12.22所示。

32.	请从弹出菜单上选择Paste object(粘贴对象)。

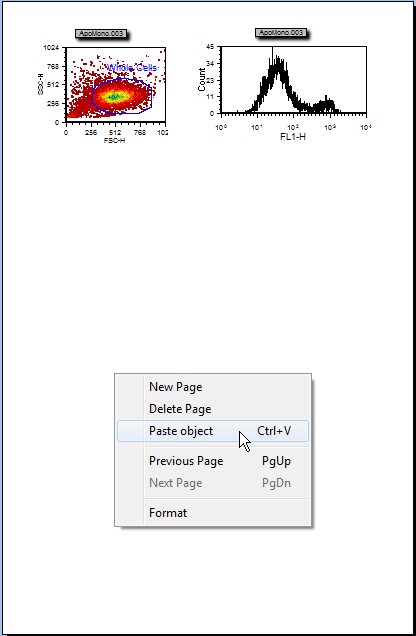

图T12.22 Page 2 of the Layout with the Pop-up Menu (版面的第2页上的弹出菜单)

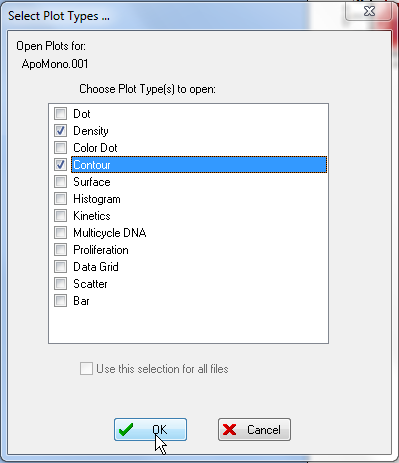

这时会出现Select Plot Types…(选择绘图类型...)对话框，如图T12.23所示。

33.	请选择Density(密度图)和Contour(轮廓图)作为要打开的绘图类型(图T12.23)。

34.

请点击OK。

图T12.23 Select Plot Types... Dialog(选择绘图类型...对话框)

这时会出现使用ApoMono.001数据文件的轮廓图和密度图，它们使用FSC - SSC默认参数，如图T12.24所示。

图T12.24 Contour and Density Plots of ApoMono.001 Data (使用ApoMono.001数据文件的轮廓图和密度图)
