FCS Express第4版有一个很有用的功能，就是在版面上停靠窗口。停靠功能可以让用户把导航器窗口(版面导航器、数据导航器和门导航器)、标记窗口(自定义标记、封装注释和警告)以及数据列表窗口放置在版面上，然后把这些窗口中的一个或多个"停靠"在版面页外边的一个固定位置上。我们将在本教程中学习窗口停靠的诸多强大功能。
注: 在这一章中我们会打开很多有意思的导航器，但在这里我们仅会集中讲解停靠功能。要想更多地了解如何使用这些导航器，请参见本教程中的版面导航器、数据导航器和门导航器章节。
在本节中，我们会:
| • | 学习如何停靠一个窗口。 |
| • | 学习如何使用众多的停靠功能。 |
| • | 学习如何使用多个窗口的停靠功能。 |
| • | 学习如何解除窗口停靠。 |
要停靠一个窗口:
| 1. | 请选择Application Button(应用程序按钮)→Open Layout(打开版面)。 |
| 2. | 请打开FCS Express Sample Data(FCS Express样本数据)文件夹里的Docking.fey版面。 |
这时会出现如图T11.1所示的版面。该版面看起来很像是在"标记"教程中用到的版面。

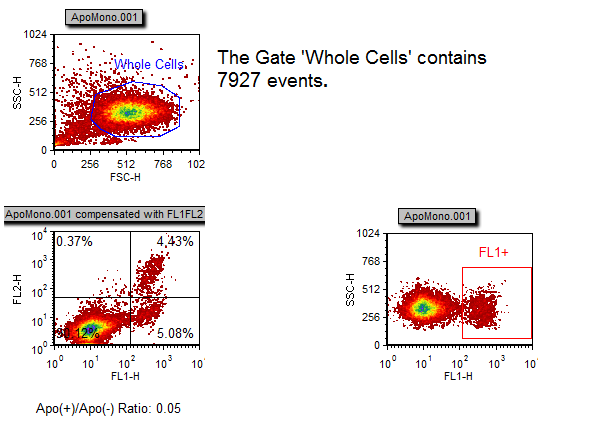

图T11.1 Docking Layout (停靠版面)
| 3. | 请选择View(查看)→Navigators(导航器)→Gate Navigator(门导航器)命令(图T11.2)。 |

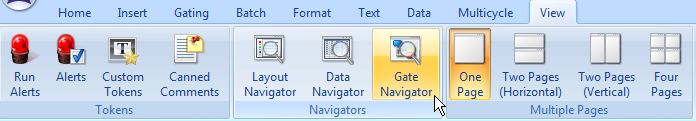

图T11.2 Selecting the Gate Navigator Command (选择门导航器命令)
这时在版面上会出现Gate Navigator(门导航器)。第一次打开可停靠窗口时，它们总是处于"浮动"状态。这表明它们可以被移动到任何位置，甚至被移动到版面外边。我们现在要把这个Gate Navigator(门导航器)窗口停靠到版面的左侧。
| 4. | 请把鼠标放在Gate Navigator(门导航器)窗口的上边界处。 |
| 5. | 按下鼠标左键不放。 |
请一直按着鼠标，移动Gate Navigator(门导航器)窗口。一旦开始移动Gate Navigator(门导航器)窗口，在版面的中心便会出现一个有四向箭头的图标，如图T11.3所示；这是停靠图标。停靠图标可以让用户为Gate Navigator(门导航器)窗口(或者任何其它的导航器窗口)选择停靠的位置。拖动窗口过程中，当光标移动到停靠图标上的四个箭头中的任何一个之上时，会出现一个蓝色的矩形区域，表明窗口将被停靠在窗口中的位置。但用户不可以把窗口直接停靠到版面页中，只能把它停靠在版面页的边上。

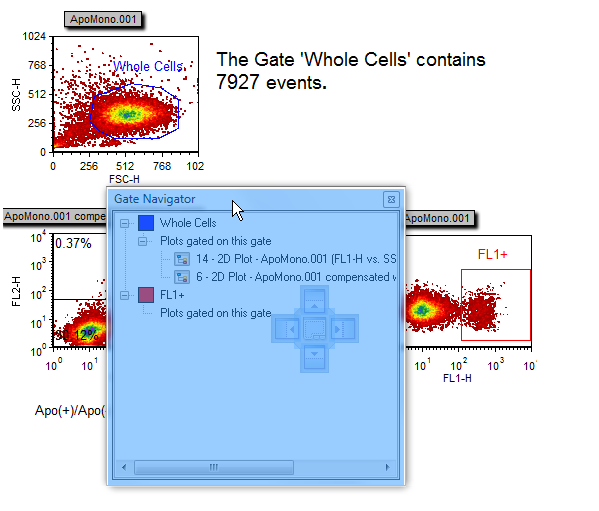

图T11.3 Docking Icon in the Center of the Layout (在版面中心的停靠图标)
请继续按住鼠标不放，把Gate Navigator(门导航器)向中心的停靠图标移动。
| 6. | 请把Gate Navigator(门导航器)向停靠图标上向右的箭头移动。 |
| 7. | 请继续按住鼠标键，把光标移动到向右的箭头上，如图T11.4A中的红圈所示。 |
当光标在停靠图标的向右的箭头上时，在版面的右侧会出现一个蓝色的矩形窗口，指明导航器窗口将要停靠的位置，如图T11.4A所示。
| 8. | 请继续按住鼠标键，重复第7和第8步，但把光标放在向下的停靠箭头上，如图T11.4B中的红圈所示。 |
这时会再次有一个蓝色的矩形出现在屏幕底部、版面的下方，表明导航器窗口将来要停靠的地方(图T11.4B)。
| 9. | 请继续按住鼠标键，但把光标放在左边的停靠箭头上，如图T11.4C中的红圈所示。 |
| 10. | 当鼠标在停靠图标上向左的箭头上时，请松开鼠标键，如图T11.4C中的红圈所示。 |
一个蓝色的矩形会再次出现在版面的左侧，这是版面窗口将要停靠的地方(图T11.4C)。

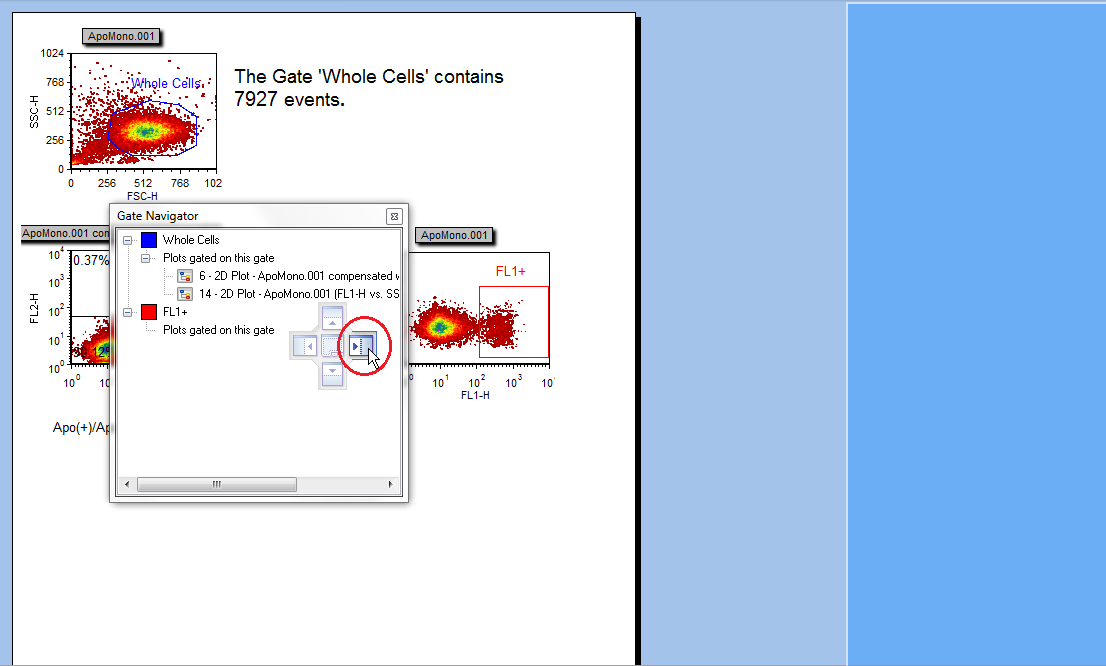

图T11.4A Gate Navigator -- Cursor on the Right Arrow of the Docking Icon (门导航器 -- 光标在停靠图标右侧的箭头上)

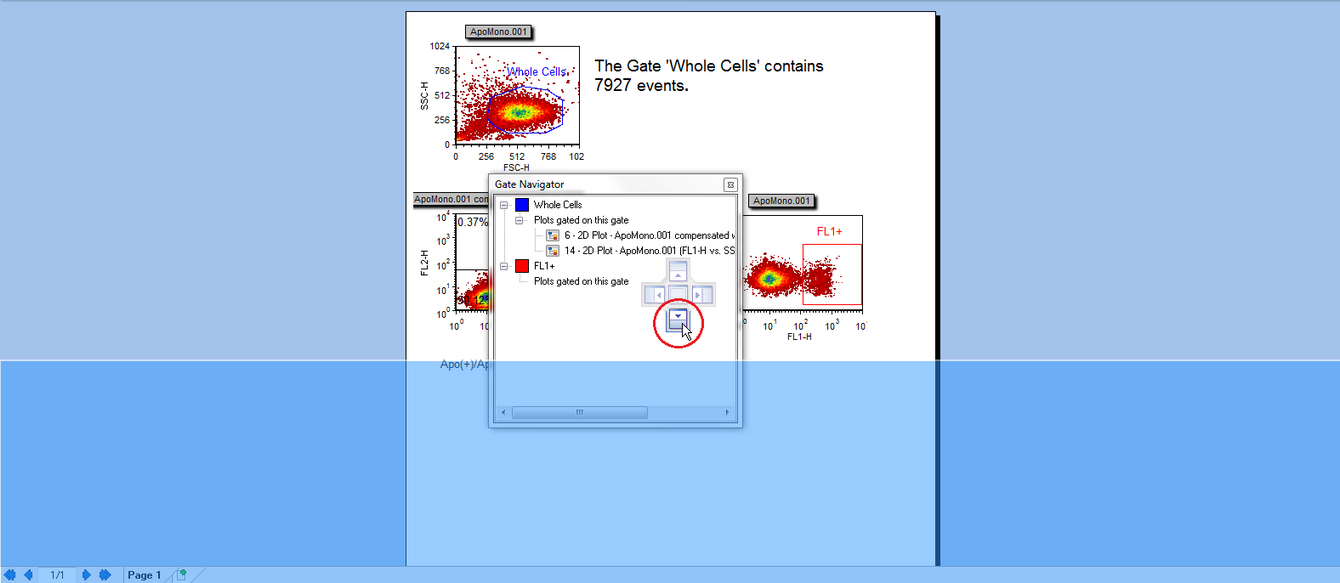

图T11.4B Gate Navigator -- Cursor on the Bottom Arrow of the Docking Icon (门导航器 -- 光标在停靠图标的向下的箭头上)

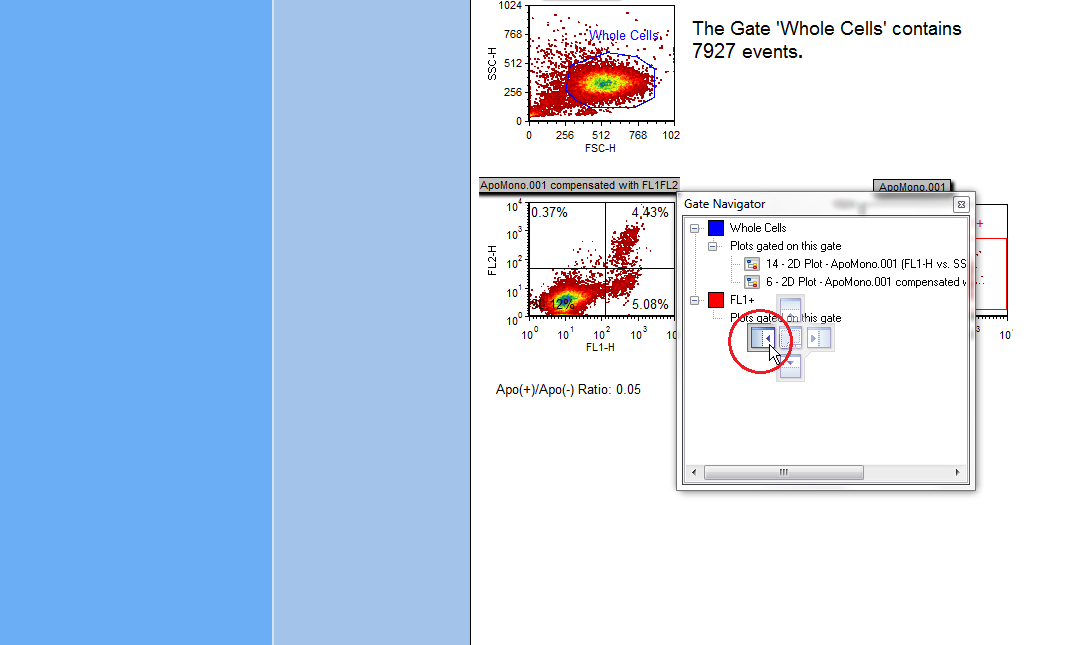

图T11.4C Gate Navigator -- Cursor on the Left Arrow of the Docking Icon (门导航器 -- 光标在停靠图标上向左的箭头上)
Gate Navigator(门导航器)现在被停靠在版面的左侧，如图T11.5所示。

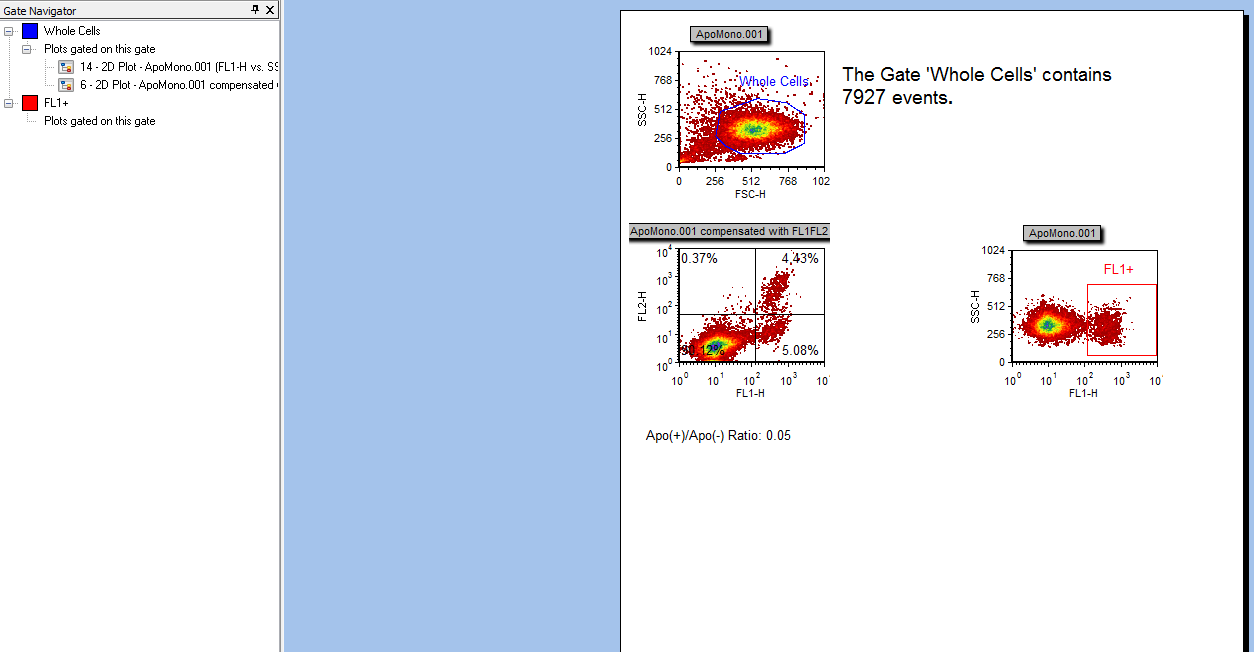

图T11.5 Gate Navigator Docked on the Left Side of the Layout (停靠在版面左侧的门导航器)
在下一节中，我们将学习停靠窗口的功能。
