用户的动力学数据文件有时在默认设置下不能被很好地显示。在这一节中，我们将学习如何调整分辨率以便正确地查看用户数据，以及如何显示动力学曲线的标准偏差。
用户在跟着本教程练习过程中可以使用自己的数据，也可以使用本教程提供的样本数据。样本数据文件可在教程样本数据库里找到。在这里我们会使用数据文件KineticsTutorialScaling.fey、kinetics10.010以及kinetics25.025。
| 1. | 请选中Application Button(应用程序按钮)→Open Layout(打开版面)。 |
| 2. | 请从Load Layout(导入版面)对话框选中位于FCS Express样本数据目录中的KineticsTutorialScaling.fey版面。 |
这时的版面应该看起来如下方的图T21.21。红线显示的是样本的标准偏差，而黑线显示的是Fl-1的"中间数"数值。样本kinetics10.010被正确地显示，并未显示标准偏差。样本kinetics25.025有一个很多波动的黑色信号线，并带有标准偏差。波动的黑线是因为绘图的分辨率过高。我们现在就来对kinetics25.025绘图进行格式化，去掉标准偏差，并调整一下分辨率以便更好地显示绘图。

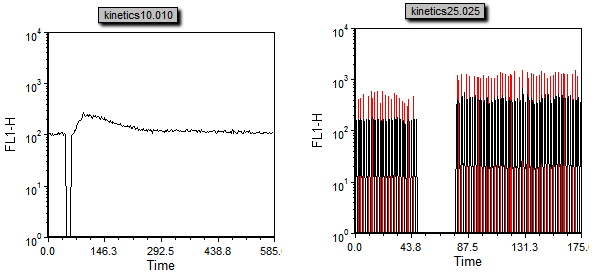

图T21.21 Kinetics Tutorial Layout After Adding Sample Data (加入样本数据后的动力学教程版面)
| 3. | 请点击kinetics25.025绘图，将其选中。 |
| 4. | 请选中Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)命令。 |
| 5. | 请不要勾选Show Standard Deviation(显示标准偏差)复选框(图T21.22)。 |

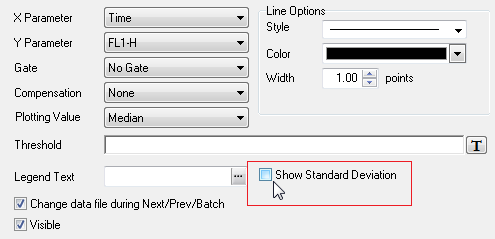

图T21.22 Unchecking Show Standard Deviation (取消对显示标准偏差的勾选)
| 6. | 请点击OK。 |
红色的标准偏差线现在已经从图T21.23中被去掉了。

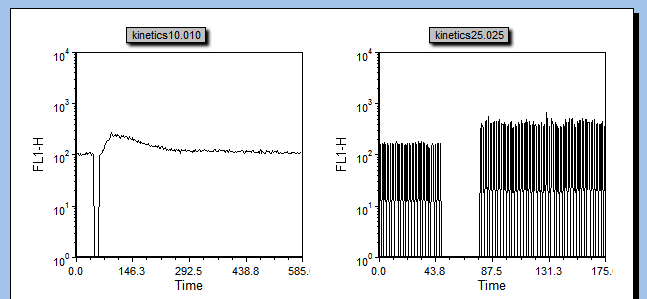

图T21.23 Sample Plots with Standard Deviation Highlighting Removed (样本绘图中的标准偏差线已被拿掉了)
我们现在要修改样本kinetics25.025的分辨率以便更合适地显示绘图。
| 7. | 请右键点击kinetics25.025绘图。 |
| 8. | 请从弹出菜单上选中Format(格式)。 |
| 9. | 请选中Kinetics Option(动力学选项)→Binned Plot Specific Options(区间化的绘图特定选项)类别选项。 |
| 10. | 请在Resolution Options(分辨率选项)下的下拉列表中点击Resolution(分辨率)(图T21.24)。 |

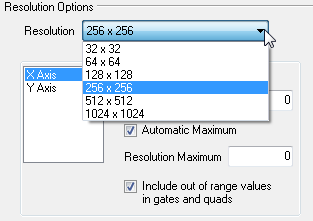

图T21.24 Changing the Resolution on a Plot (在绘图上修改分辨率)
| 11. | 请选中64x64分辨率选项。 |
| 12. | 请点击OK。 |
绘图现在已经更新，并被显示在合适的坐标范围里，如图T21.25所示。

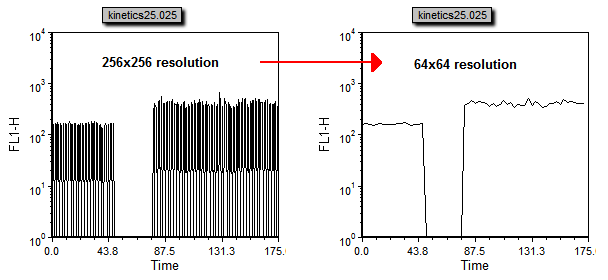

图T21.25 Changing the Resolution: 256x256 (Left) to 64x64 (Right) (修改分辨率: 256x256(左图)修改为64x64(右图))
经过以上的这些步骤之后，版面看起来应该如图T21.26所示。

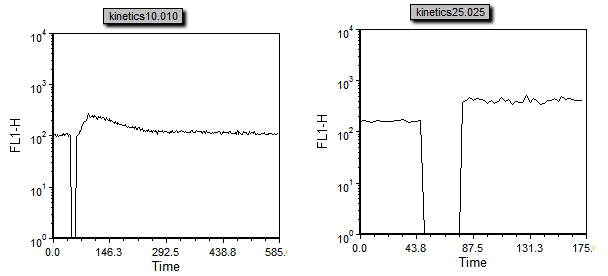

图T21.26 Kinetics Plots Scaled Properly (动力学绘图被恰当地显示)
我们现在要在两个绘图上同时应用标准偏差线。
| 13. | 请在键盘上按下Ctrl+A，选中所有绘图。 |
| 14. | 请选中Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)命令。 |
| 15. | 请把Gate(门)选到Gate 1(第1个门)。 |
| 16. | 请选中Show Standard Deviation(显示标准偏差)复选框。 |
| 17. | 请点击OK键。 |
版面应该看起来如图T21.27所示。

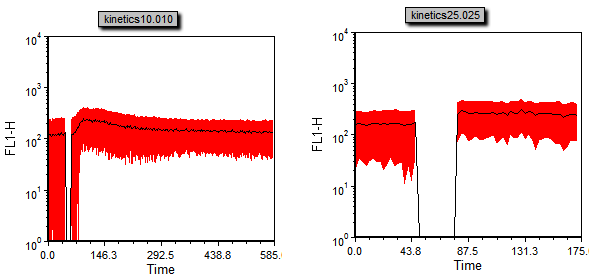

图T21.27 Kinetics Plots with Standard Deviation Highlighting Applied (应用了标准偏差线的动力学绘图)
