格式化动力学绘图时，叠加图层选项含有控制其外观的重要属性。用户可以用以下两种方法格式化这些属性:
| • | 选择动力学绘图，然后使用Format(格式化)→Plot Options(绘图选项)→Overlays(叠加图层)命令。 |
| • | 右键点击动力学绘图，从弹出菜单中选择Format(格式化)，然后选择Overlays(叠加图层)页(图26.2)。 |

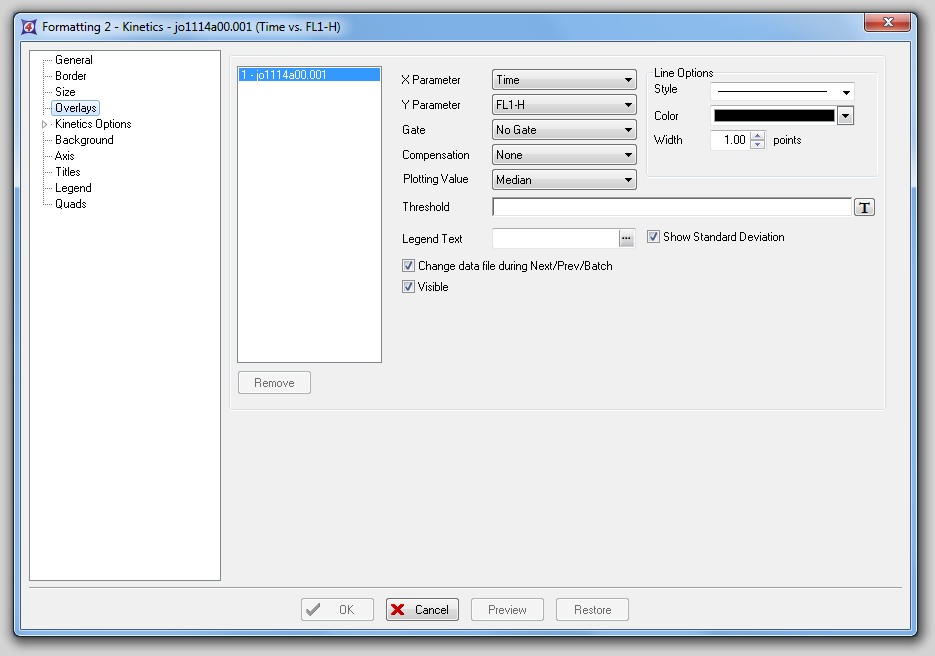

图26.2 Formatting Kinetics Overlays (格式化动力学叠加图层)
选择一个Plotting Value(绘图数值)，它或者代表用来计算Y-轴平均值的方法(Mean(算术平均)、Geometric Mean(几何平均)、Median(中间值)或Count(计数))，或者代表% Above (超出阈值百分比)。其中"计数"代表事件数比时间(即事件发生率)。如果运行试样没有任何问题，"计数"应该是一个常数。
使用% Above Threshold(超出阈值百分比)作为绘图数值(图26.3)在判断百分之多少的细胞响应了动态分析时很有用。阈值(在Threshold(阈值)字段设置)可手动设置为一个Y-轴切断值，或通过在公式中插入一个或多个统计标记来设置。

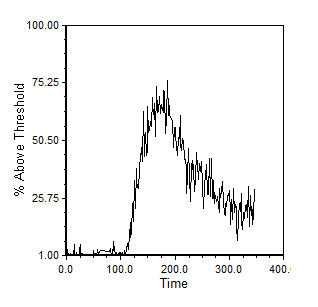

图26.3 Plotting the % Above Threshold Value (对超出阈值百分比作图)
Show Standard Deviation(显示标准偏差)复选框控制是否在绘图上的数值上加Y-方向的标准偏差。
