如图T13.7所示，Gate Navigator(门导航器)的组织方式是根据版面中使用的门来进行的。每个门的下方是应用该门的一个绘图列表。当光标移到在Gate Navigator(门导航器)中列出的绘图上时会出现这些绘图的缩略图。这是一个快捷地查看哪个绘图应用哪个门的方法(特别是在绘图不处在可见状态时)。
我们现在将学习Gate Navigator(门导航器)的功能，让我们从使用Gate Navigator(门导航器)把一个门应用于一个绘图开始。具体地说，我们会把门CD3以及FL2+先后应用到版面中的二维绘图上。
| 1. | 请把光标放在Gate Navigator(门导航器)上的CD3门上，如图T13.8中的蓝色高亮所示。 |
| 2. | 按下鼠标左键不放。 |
| 3. | 请把门CD3向版面上拖动。 |
| 4. | 当门CD3拖到版面中左栏第二行的二维绘图CD3-FITC(FITC fluorescence对SSC-H作图)上时，请松开鼠标(如图T13.8中的蓝色轮廓线和光标所示)。 |

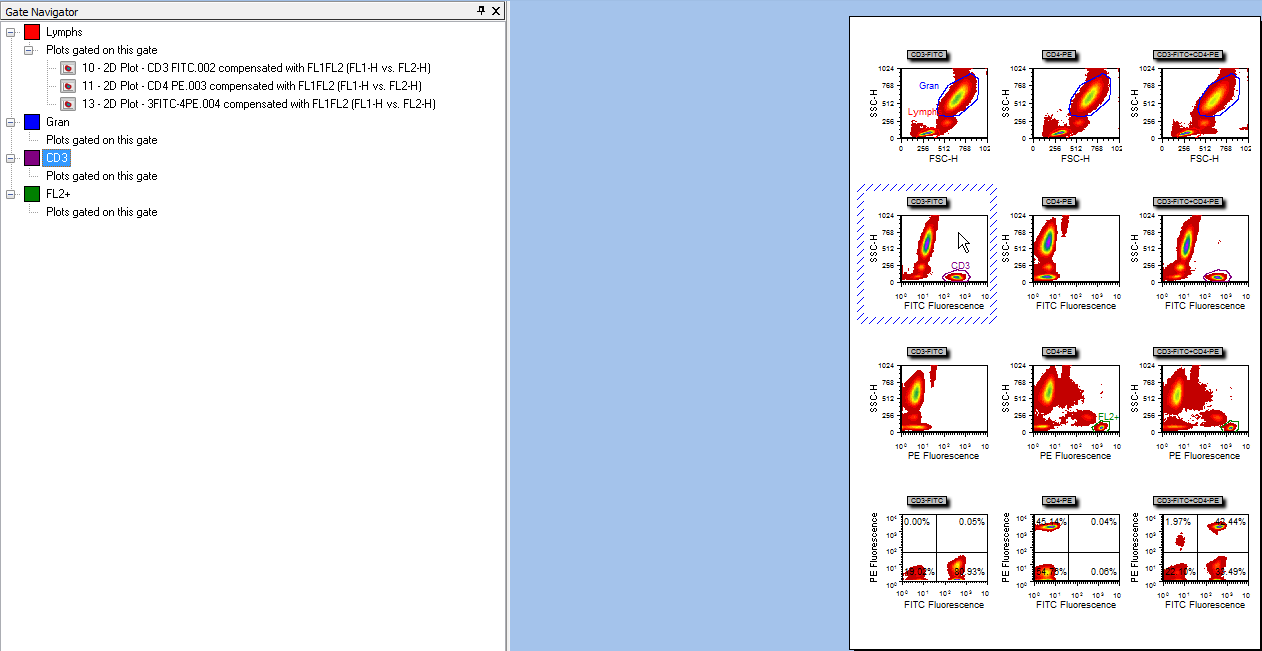

图T13.8 Dragging and Dropping the CD3 Gate from the Gate Navigator onto a Density Plot on the Layout (把门导航器上的CD3门拖放到版面中的密度图上)
这时二维密度图CD3-FITC(FITC对SSC-H作图)会自动更新，反映出它已经应用了门CD3，如图T13.9所示。这时Gate Navigator(门导航器)也会更新，在CD3门下方的列表中会出现二维密度图CD3-FITC (FL1-H vs. SSC-H)，如图T13.9中的光标和缩略图所示。

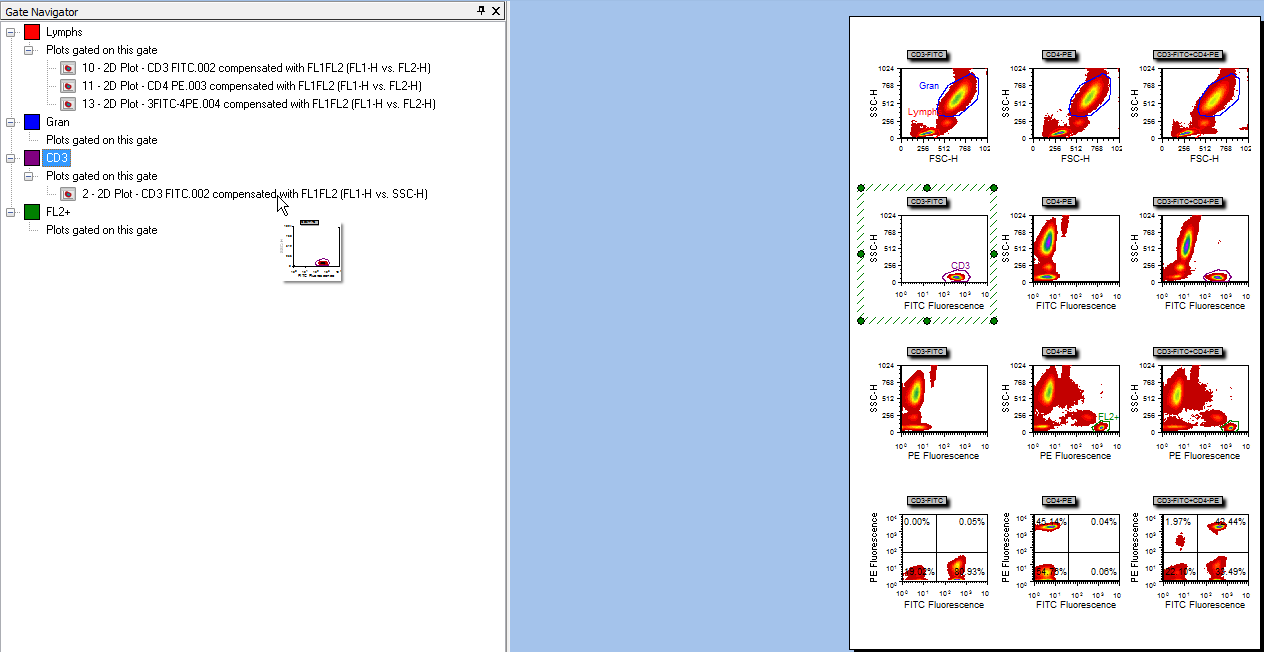

图T13.9 Application of the CD3 Gate to the 2D Density Plot of CD3-FITC (FL1-H vs. SSC-H) (把CD3门应用到二维密度图CD3-FITC (FL1-H对SSC-H)上)
我们现在要使用拖放操作，把CD3门通过Gate Navigator(门导航器)来应用到版面上其它的FITC Fluorescence与SSC-H的二维绘图上。
| 5. | 请重复第1步到第3步。 |
| 6. | 当门CD3在版面上第二行中间一列的二维密度图CD4-PE(FITC fluorescence对SSC-H作图)上时，请松开鼠标。 |
这时该二维绘图和Gate Navigator(门导航器)会同时更新，显示CD3门已经应用到了CD4-PE (FITC fluorescence vs. SSC-H)绘图上，如图T13.10所示。

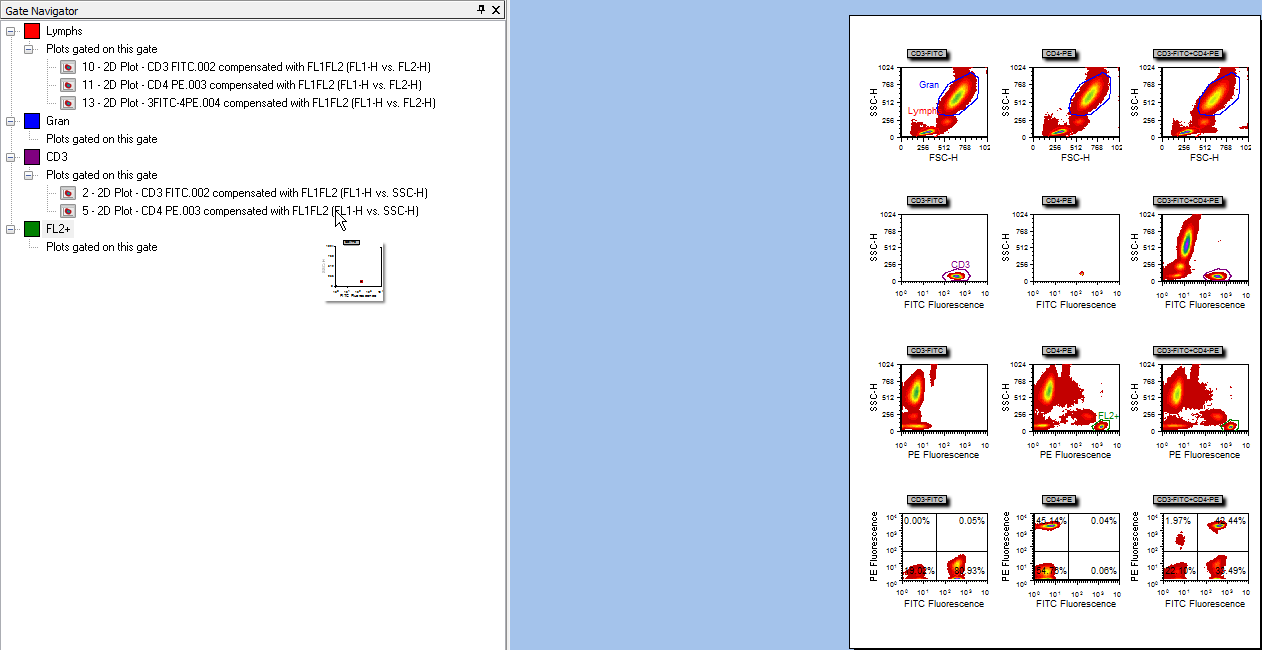

图T13.10 Application of the CD3 Gate to the 2D Density Plot of CD4-PE (FL1-H vs. SSC-H) (把CD3门应用到二维密度图CD4-PE (FL1-H vs. SSC-H)上)
| 7. | 请重复第1步到第3步。 |
| 8. | 当门CD3拖到版面中第二行最后一列的二维绘图CD3-FITC+CD4-PE(FITC fluorescence对SSC-H作图)上时，请松开鼠标。 |
这时二维绘图和Gate Navigator(门导航器)会同时更新，显示CD3门被应用到了绘图CD3-FITC+CD4-PE (FITC fluorescence vs. SSC-H)上，如图T13.11所示。

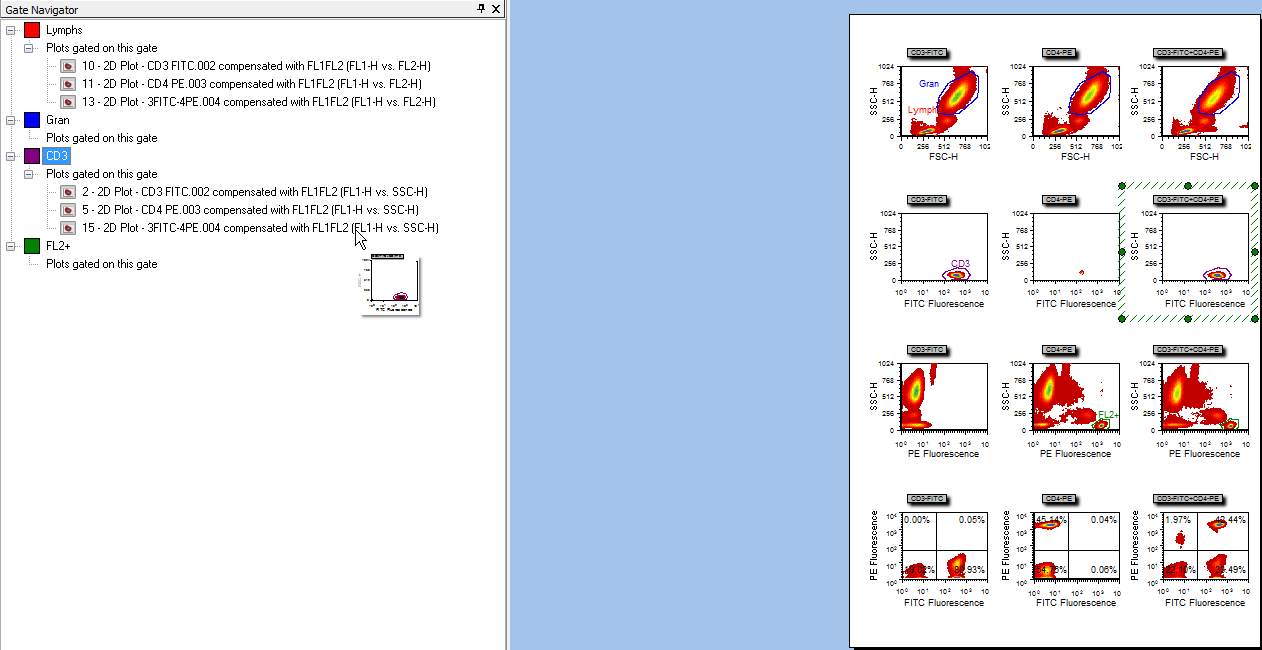

图T13.11 Application of the CD3 Gate to the 2D Density Plot of CD3-FITC+CD4-PE (FL1-H vs. SSC-H) (把CD3门应用到二维密度图CD3-FITC+CD4-PE (FL1-H vs. SSC-H)上)
现在我们将把FL2+门应用到版面中第三行的二维绘图PE Fluorescence对SSC-H作图上。
| 9. | 请把光标放在Gate Navigator(门导航器)的FL2+门上。 |
| 10. | 按下鼠标左键不放。 |
| 11. | 请把门FL2+向版面上拖动。 |
| 12. | 当门FL2+拖到绘图上第三行第一列的二维密度图CD3-FITC(PE fluorescence对SSC-H作图)上时，请松开鼠标。 |
这时二维绘图和Gate Navigator(门导航器)会同时更新，显示FL2+门被应用到绘图CD3-FITC(PE Fluorescence对SSC-H作图)上。我们现在将把门FL2+应用到其它的PE Fluorescence与SSC-H的二维绘图上。
| 13. | 请重复第9步到第11步。 |
| 14. | 当门FL2+移到版面上第三行中间一列的二维密度图CD4-PE(PE fluorescence对SSC-H作图)上时，请松开鼠标。 |
| 15. | 请重复第9步到第11步。 |
| 16. | 当门FL2+移到二维密度图CD3-FITC+CD4-PE(PE fluorescence与SSC-H作图)上时，请松开鼠标。 |
版面上的二维绘图和Gate Navigator(门导航器)看起来应该如图T13.12所示。

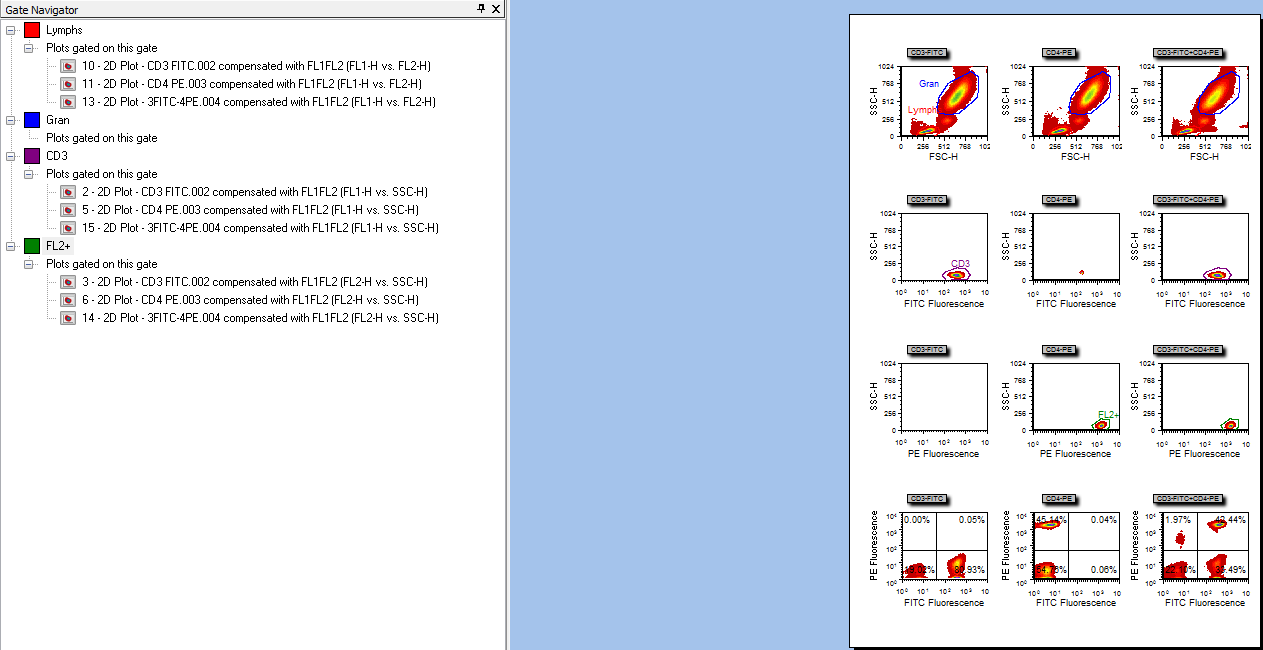

图T13.12 2D Plots and Gate Navigator Updated to Reflect the Application of Gates (更新了的门导航器，显示门的使用情况)
既然我们有这么多的使用了门的二维绘图，我们可以在Gate Navigator(门导航器)上对门进行拖放，以修改哪些绘图使用哪个门。我们现在将只使用门导航器来把Lymphs门放在正在使用CD3门的二维绘图上。
| 17. | 请把光标放在Lymphs门上，如图T13.13中的蓝色高亮所示。 |
| 18. | 按下鼠标左键不放。 |
| 19. | 请在Gate Navigator(门导航器)上把Lymphs门向下拖。 |
| 20. | 当Lymphs 门在列表中2D plot – CD3 FITC.002 (FL1-H vs. SSC-H)绘图(如图T13.13中的光标和蓝色高亮所示)上时，请松开鼠标。 |

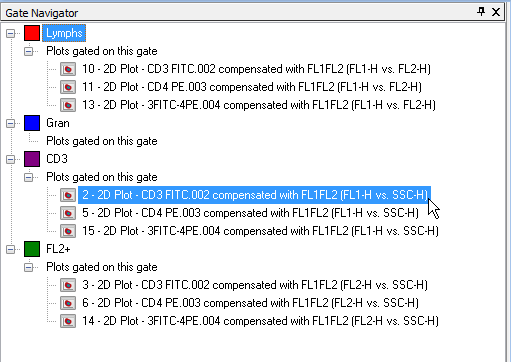

图T13.13 Dragging and Dropping the Lymphs Gate on the Gate Navigator (在门导航器上拖放Lymphs门)
仅仅通过在Gate Navigator(门导航器)上对门进行拖放操作，Lymphs门已经被应用到了二维绘图CD3-FITC.002(FL1-H对SSC-H作图)上。更新过的二维绘图带有绿色边框；更新过的Gate Navigator(门导航器)绘图列表如图T13.14中的光标和缩略图所示。

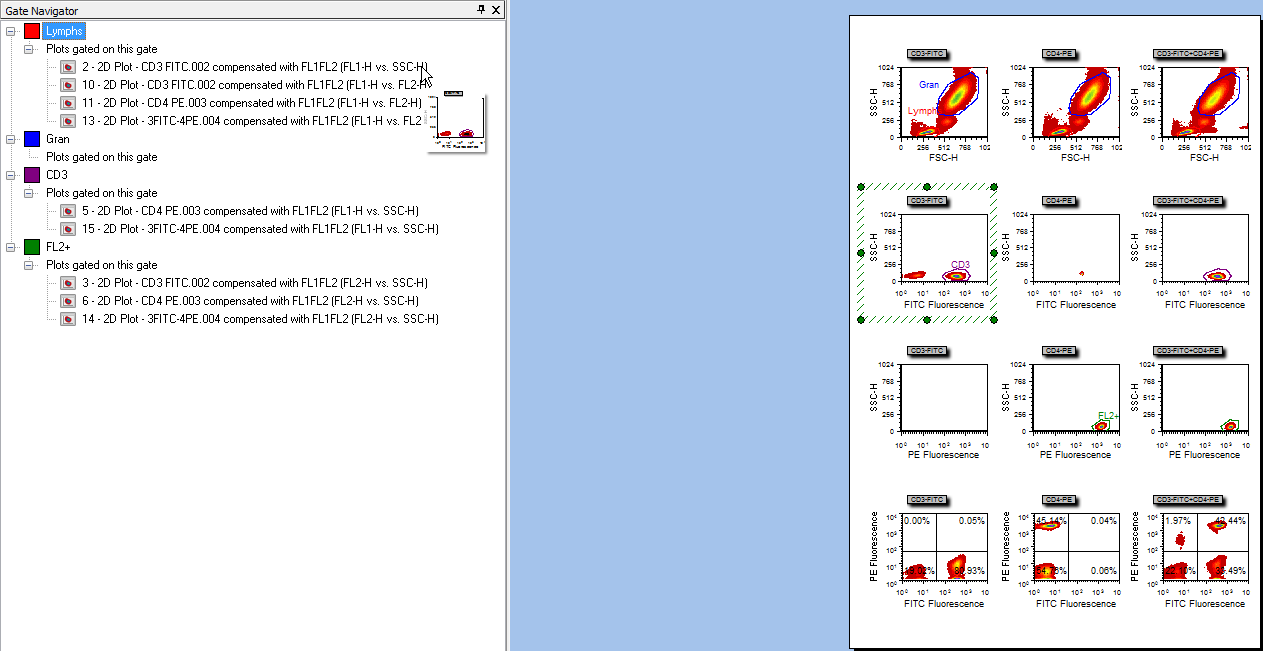

图T13.14 Updated Gate Navigator and Layout Reflect the Application of the Lymphs Gate (更新过的门导航器和更新过的版面显示Lymphs门的使用情况)
除了在绘图上拖放Lymphs门外，我们也可以使用相应的弹出菜单。
我们现在将使用Gate Navigator(门导航器)来把绘图移到版面中的一个新页面上。首先，我们要在版面中插入一个新页面。
| 21. | 请点击位于版面底部的插入新页面图标，如图T13.15中的光标所示。 |
图T13.15 Insert New Page (插入新页面)
或者可以用插入命令，来插入一个新的版面。
| • | 请选择Insert(插入)→General(常规)→New Page(新页面)命令，如图T13.16中的光标所示。 |
图T13.16 Selecting the Insert New Page Command (选择插入新页面命令)
这时在版面中会出现一个新页面。
| 22. | 请把光标放在Data Navigator(数据导航器)上Lymphs门下的二维密度图CD3FITC.002 (FL1-H vs. FL2-H)上，如图T13.17中的蓝色高亮所示。 |
| 23. | 按下鼠标左键不放。 |
| 24. | 请把绘图从Gate Navigator(版面导航器)上拖到版面中的第2页上。 |
| 25. | 当绘图在第2页上时(如图T13.17所示)，请松开鼠标。 |

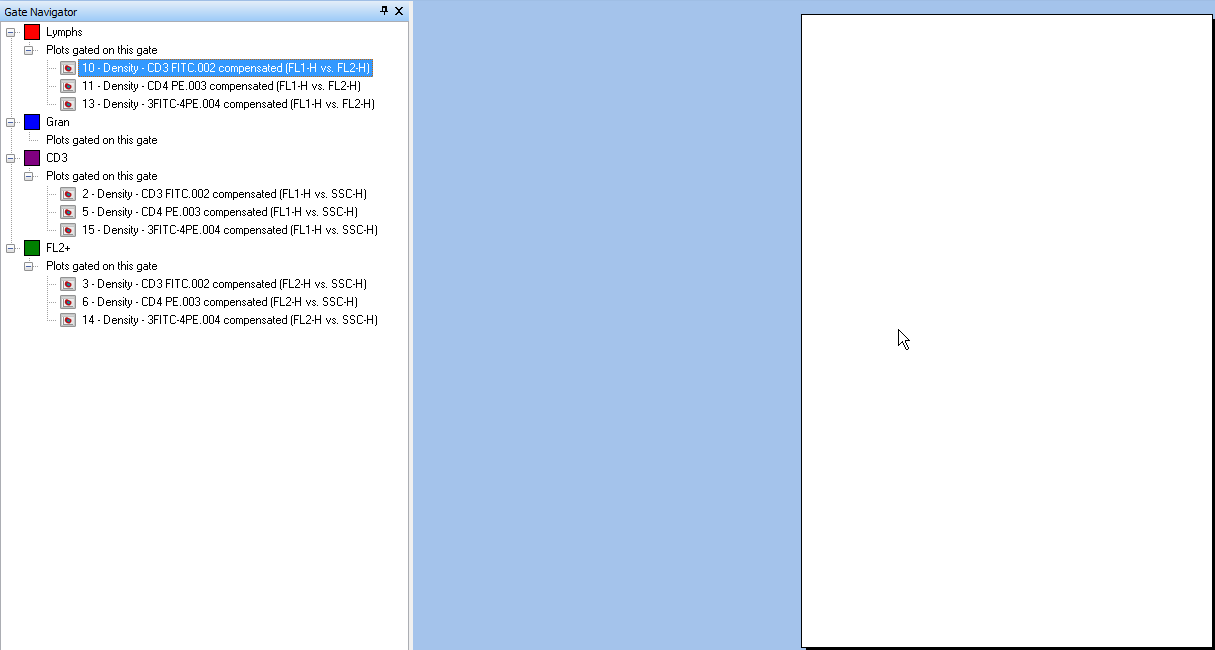

图T13.17 Dragging and Dropping a 2D Density Plot Listing onto Page 2 of the Layout (把二维密度图从门导航器上拖放到版面中的第2页上)
这时应用Lymphs的二维密度图CD3FITC.002 (FL1-H对FL2-H作图)便出现在版面中的第2页上，如图T13.18所示。

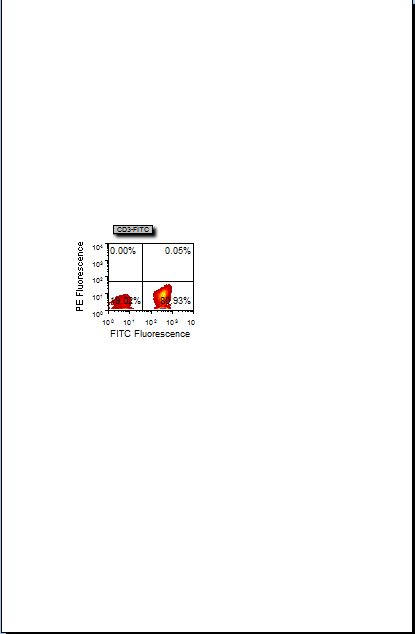

图T13.18 2D Plot on Page 2 of the Layout (版面中第2页上的二维绘图)
