门标记显示版面上和门相关的信息。要查看门标记:
| 1. | 右键点击文本框。 |
| 2. | 从弹出菜单中选择Insert Token(插入标记)。 |
| 3. | 点击Insert a Token(插入门标记)对话框上Gate(门)旁边的三角(图18.18)。 |

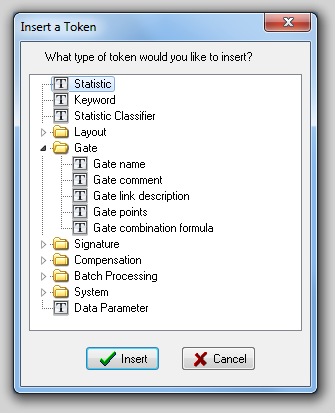

图18.17 Choose a Gate Token (选择门标记)
| 4. | 选择一个Gate(门)标记，然后点击Insert(插入)按钮。 |
在插入或编辑Gate(门)标记时，会出现Create Gate Token(创建门标记)对话框。
使用Create Gate Token(创建门标记)对话框上的显示文本页来选择标记中的标记值、标记描述或用户定义的文本。
使用Gate information(门信息)页(图18.19)来:

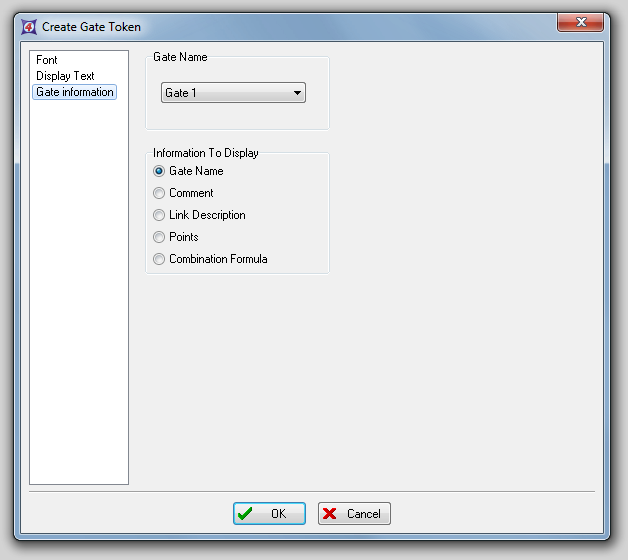

图18.18 Gate Token Options (门标记选项)
| • | 从下拉列表中选择标记数据所对应的Gate Name(门名称)。 |
| • | 选择以下一项Information to Display(要显示的信息): |
| o | Gate Name(门名称) |
这是该门在创建时的名称。该名称用来在整个FCS Express中指代该门。
| o | Comment(注释) |
这是用户在从门视图编辑门时特别注明的文本。
| o | Link Description(链接描述) |
如果门链接到一个象限或标识，这是对该链接的描述信息。
| o | Points(点) |
如果门是一个基本形状(椭圆、矩形、多边形或自由形)，而不是一个组合门，那么这是绘图上定义该基本形状的点。
| o | Combination Formula(组合公式) |
如果门是组合门，这是用来创建组合门的公式。
