要导入CFlow实验文件:



1. 使用Application Button(应用程序按钮)→Open Layout(打开版面)→Import Accuri CFlow File...(导入Accuri CFlow文件...)命令。



2. 浏览路径来选择要导入的CFlow实验文件(后缀为.c6)。找到文件后,点击Load(导入)



3. 这时会出现Import Accuri CFlow File Wizard(导入Accuri CFlow文件向导)。首先出现的是Import Options(导入选项)页(图23.5)。在该页上,可选择从CFlow Collect(搜集)和/或Analyze(分析)标签导入绘图。



4. 如果选择从Collect tab(搜集标签)导入绘图,请从下拉菜单中选择要用的数据文件。



5. 点击Next(下一步)以继续。

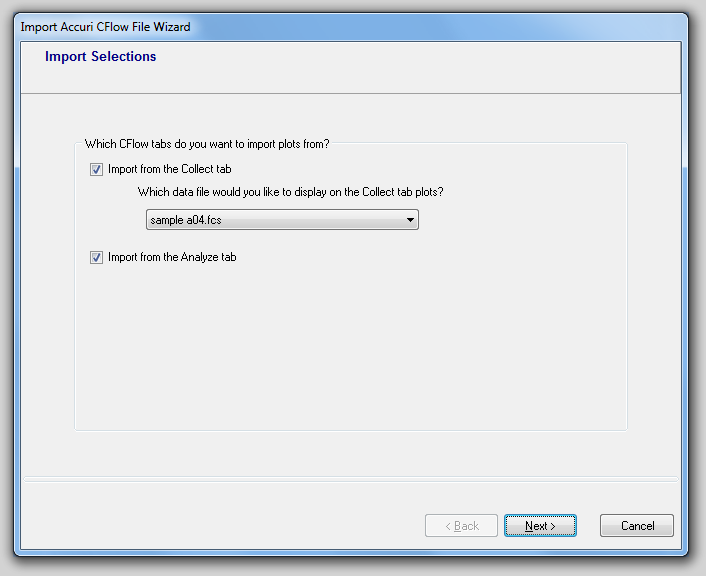

图23.5  Import Accuri CFlow File Wizard - Import Options (导入Accuri CFlow文件向导 - 导入选项)

图23.5  Import Accuri CFlow File Wizard - Import Options (导入Accuri CFlow文件向导 - 导入选项)





这时会出现Page Layout Options(页面设置选项)页(图23.6)。在此,可以设置Accuri CFlow实验里的绘图如何导入到FCS Express中。

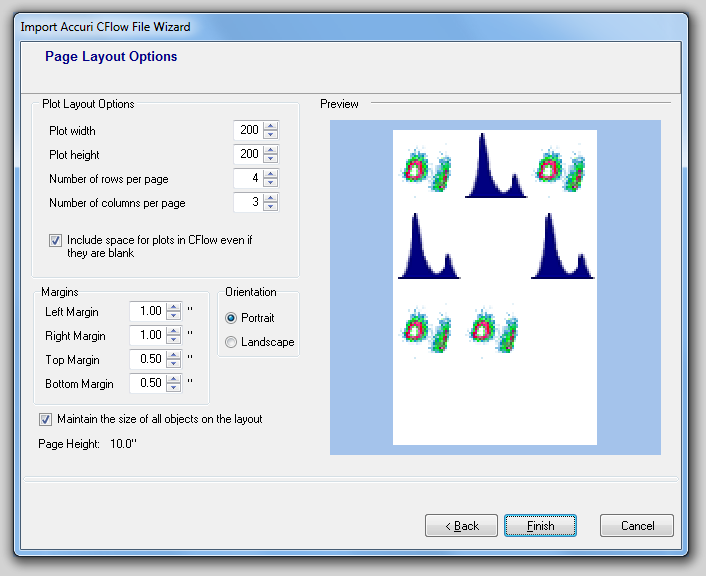

图23.6  Import Accuri CFlow File Wizard - Page Layout Options (导入Accuri CFlow文件向导 - 页面设置选项)

图23.6  Import Accuri CFlow File Wizard - Page Layout Options (导入Accuri CFlow文件向导 - 页面设置选项)





6. 使用左边的箭头控制可以设置Plot width(绘图宽度)Plot height(绘图高度)Number of rows per page(每页行数)Number of columns per page(每页列数)以及页面的边距和方向。版面预览显示在右边。准备好后,点击Finish(完成)。FCS Express把CFlow页面完全复制一份,并以FCS Express版面的方式显示。绘图在FCS Express中的缩放和在CFlow中的缩放方式相同。所有区域、标识和门设置均会被保留,同时也会应用相应的参数名和补偿设置。
