IsoCyte中调整了导出设置并进行了分析后,你便可以把数据导入到FCS Express第4版中。

在本节中用到的IsoCyte文件可在教程样本数据库中找到。

1.请选择Application Button(应用程序按钮)→Edit Preferences(编辑选项)→Data Loading(数据导入)→IsoCyte Options(IsoCyte选项)
2.请取消对Load cell images(导入细胞图片)复选框的勾选。
3.请点击OK

注: 在本例中, 没有和数据相关的图片。因此, 是否点选Load Images(导入图片)复选框不会影响数据导入。

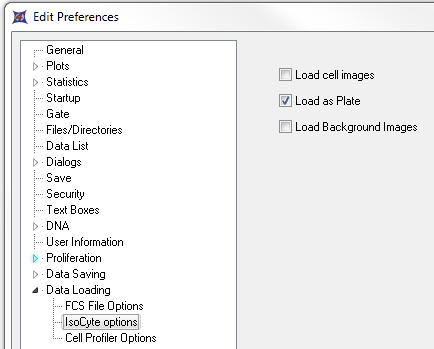

这些都做完后,IsoCyte数据导入选项应该看起来如图T25.11所示。



图T25.11  IsoCyte Data Loading Options for Numeric Data Only (仅仅针对数值数据的IsoCyte数据导入选项)

图T25.11  IsoCyte Data Loading Options for Numeric Data Only (仅仅针对数值数据的IsoCyte数据导入选项)

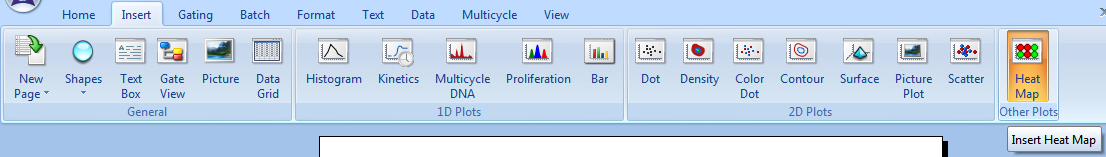

4.请选择Insert(插入)→Other Plots(其它绘图)→Heat Map(热图)命令 (图T25.12)。



图T25.12  Insert a Heat Map (插入热图)

图T25.12  Insert a Heat Map (插入热图)



5.请在版面上点击。

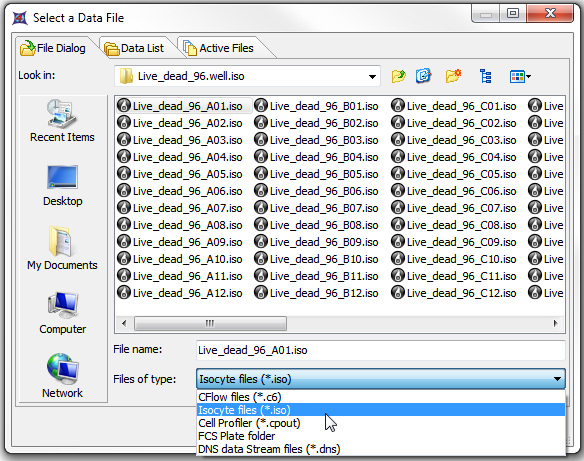

6.请从Select a Data File(选择数据文件)对话框中的files of type:(文件类型:)下拉列表中选择Isocyte files(Isocyte文件)(*.iso) (图T25.13)。



图T25.13  Choosing an IsoCyte File for a Heat Map (为热图选择一个IsoCyte文件)

图T25.13  Choosing an IsoCyte File for a Heat Map (为热图选择一个IsoCyte文件)



7.请来到Sample Data(样本数据)→Isocyte Data Without Images(没有图片的Isocyte数据)→Live_dead_96.well.iso文件夹中。
8.请在列表中选择Live_dead_96_A01.iso文件。
9.请点击Open(打开)

这时会出现一个显示数据的热图,表明数据被成功导入。



要查看和每个细胞孔对应的数据

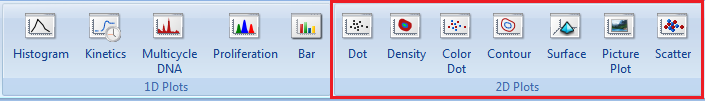

10. 请通过选择Insert(插入)→2D Plots(二维绘图)→Dot Plot(点状图)来插入一个2D Dot Plot(二维点状图)(图T25.14)。 注: 也可以插入柱状图、点状图、密度图、彩色散点图、轮廓图以及表面绘图。



图T25.14  Insert a 2D Plot (插入二维绘图)

图T25.14  Insert a 2D Plot (插入二维绘图)



11. 请在版面上点击。

这时会出现一个Heat Map(热图),包括数据集中的所有事件(图T25.15)。



图T25.15  Dot Plot created from IsoCyte Data (从Isocyte数据创建的点状图)

图T25.15  Dot Plot created from IsoCyte Data (从Isocyte数据创建的点状图)



注: 绘图中默认使用PID对LBL作图, 因为这是数据文件中最前面的两个参数。

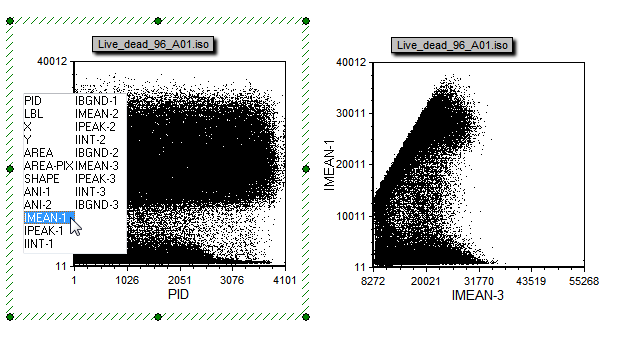

在我们的例子中,我们要把坐标轴修改为I-MEAN1对I-MEAN3作图,以便查看相关数据 (图T25.16)。

12. 请把Y-轴参数修改为IMEAN-1。
13. 请把X-轴参数修改为IMEAN-3。



图T25.16  Changing the Plot Axes (修改绘图数轴)

图T25.16  Changing the Plot Axes (修改绘图数轴)

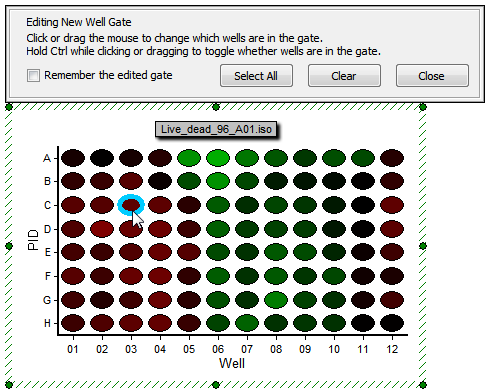

14. 请为Heat Map(热图)上的C3细胞孔创建一个细胞孔门(图T25.17)。



图T25.17  Create a Well Gate on the Heat Map (在热图上创建细胞孔门)

图T25.17  Create a Well Gate on the Heat Map (在热图上创建细胞孔门)



15. 请把上一步中的Well Gate(细胞孔门)应用到Dot Plot(点状图)上。

现在显示在Plot(绘图)中的数据便是根据细胞孔门中的数据所绘制(图T25.18)。编辑Well Gate(细胞孔门)以及选择其它的单个或多个细胞孔将改变Plot(绘图)中的数据。



图T25.18  Dot Plot Gated by Well (应用细胞孔门的点状图)

图T25.18  Dot Plot Gated by Well (应用细胞孔门的点状图)
