Layout Navigator(版面导航器)的组织方式是根据版面页来组织。注意到当前页(第1页)被高亮显示，如图14.7所示。在这一页下列出了该页上的所有绘图。每一个绘图下列出了文件名、应用的门以及其它信息。现在我们将探讨Layout Navigator(版面导航器)的众多功能。

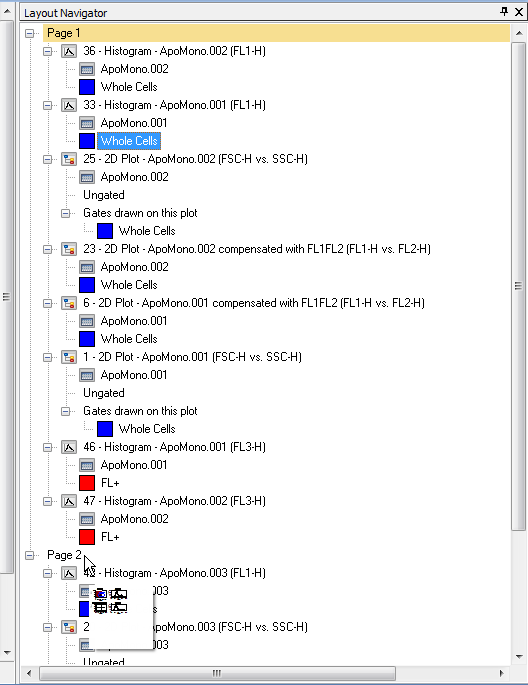

| 1. | 请把鼠标移到Layout Navigator(版面导航器)上的Page 2(第2页)上，如图T14.7中的光标所指。 |
这时会显示实际版面页的一个缩略图，如图T14.7所示。这是一个快速地查看版面上绘图的方式(特别当该绘图不处在可见状态时)。这个缩略图功能也适用于Layout Navigator(版面导航器)上的绘图列项。当把鼠标放在Layout Navigator(版面导航器)上的绘图列项上时，会出现一个该绘图的缩略图。
图T14.7 Image of Page 2 on the Layout Navigator (版面导航器上的第2页的图像)
| 2. | 请在Layout Navigator(版面导航器)上点击Page 2(第2页)。 |

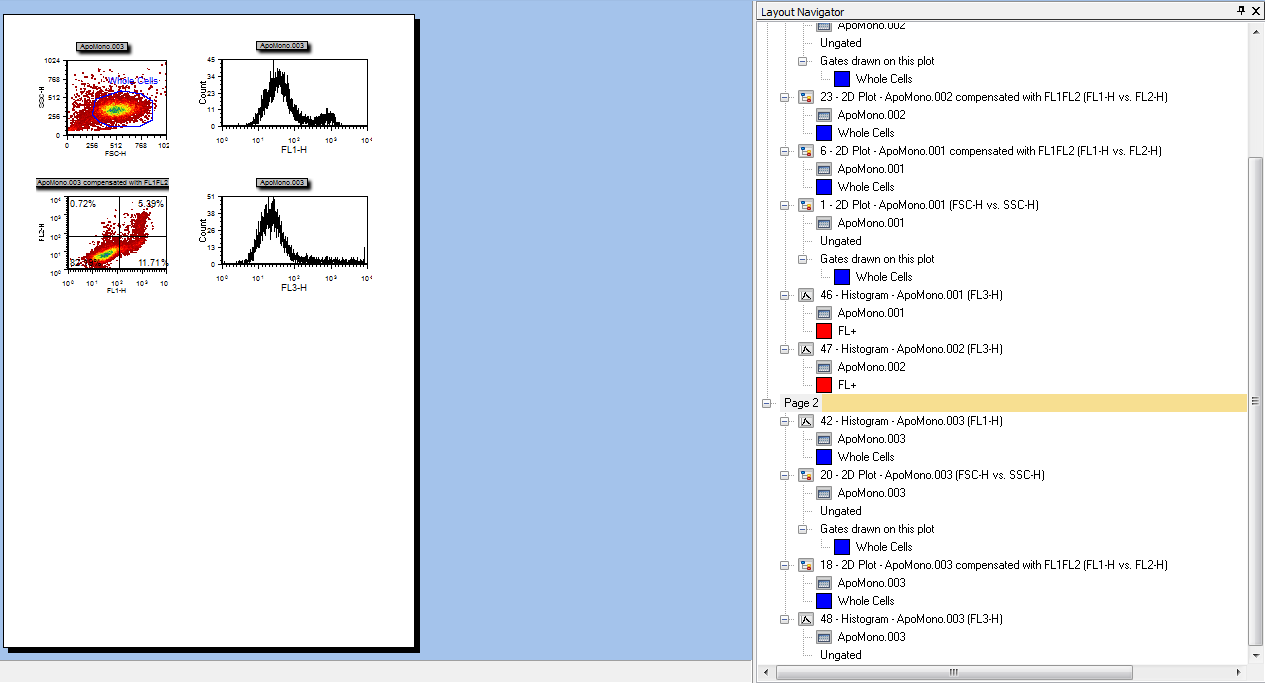

这时会出现版面的第2页，上面有四个绘图，如图T14.8所示。这是另外一种在版面上改变正在显示的页面的方式。该页面看起来正如前面在Layout Navigator(版面导航器)上显示的缩略图(图T14.7)一模一样。同时也请注意，现在在Layout Navigator(版面导航器)上高亮显示的是第2页，表明它是当前呈现在用户面前的页面。
图T14.8 Page 2 of the Layout (版面中的第2页)
| 3. | 请选中版面右下角的柱状图ApoMono.003 FL3-H(图T14.9)。 |
注意到Layout Navigator(版面导航器)上的柱状图ApoMono.003 (FL3-H)现在被高亮显示，如图T14.9。
图T14.9 ApoMono.003 (FL3-H) Histogram Selected (选中的柱状图ApoMono.003 (FL3-H))
和其它FL3-H柱状图不同，这一柱状图没有使用FL+门。我们现在就使用Layout Navigator(版面导航器)来把门FL+应用到柱状图ApoMono.003 (FL3-H)上。
| 4. | 请把光标放在Layout Navigator(版面导航器)里的第1页上的Histogram – ApoMono.002 (FL3-H)下面的FL+ 门上，如图T14.10中高亮显示为蓝色的一项。 |
| 5. | 请按下鼠标左键不放。 |
| 6. | 请不要松开鼠标，把FL+门拖向Layout Navigator(版面导航器)里第2页上的Histogram – ApoMono.003 (FL3-H)柱状图。 |
| 7. | 当门FL+拖到Histogram – ApoMono.003 (FL3-H)上时，请松开鼠标，如图T14.10中的高亮和光标所示。 |
| 8. | 请点击Undo(撤销)，把门从柱状图上删除。 |
另外一种把门应用到柱状图的方法是直接从Layout Navigator(版面导航器)上把门拖到版面中的柱状图上。
| A. | 请点击Layout Navigator(版面导航器)上的Page 2(第2页)，显示该页面。 |
| B. | 请把光标放在Layout Navigator(版面导航器)里的第1页上的Histogram - ApoMono.002 (FL3-H)下面的FL+门上，如图T14.10中高亮显示为蓝色的一项。 |
| C. | 请按下鼠标左键不放。 |
| D. | 请不要松开鼠标，把门FL+拖到第2页上的柱状图ApoMono.003 FL3-H上。 |
| E. | 当FL+门在绘图ApoMono.003 FL3-H上时，请松开鼠标。 |
图T14.10 Dragging and Dropping the FL+ Gate onto ApoMono.003 (FL3-H) with the Layout Navigator (使用版面导航器把门FL+拖到ApoMono.003 (FL3-H)上)
这时柱状图ApoMono.003 (FL3-H)会相应地更新，显示已经应用了FL+门，如图T14.11所示。Layout Navigator(版面导航器)也会相应更新，显示FL+门已经被应用到了柱状图ApoMono.003 (FL3-H)上。

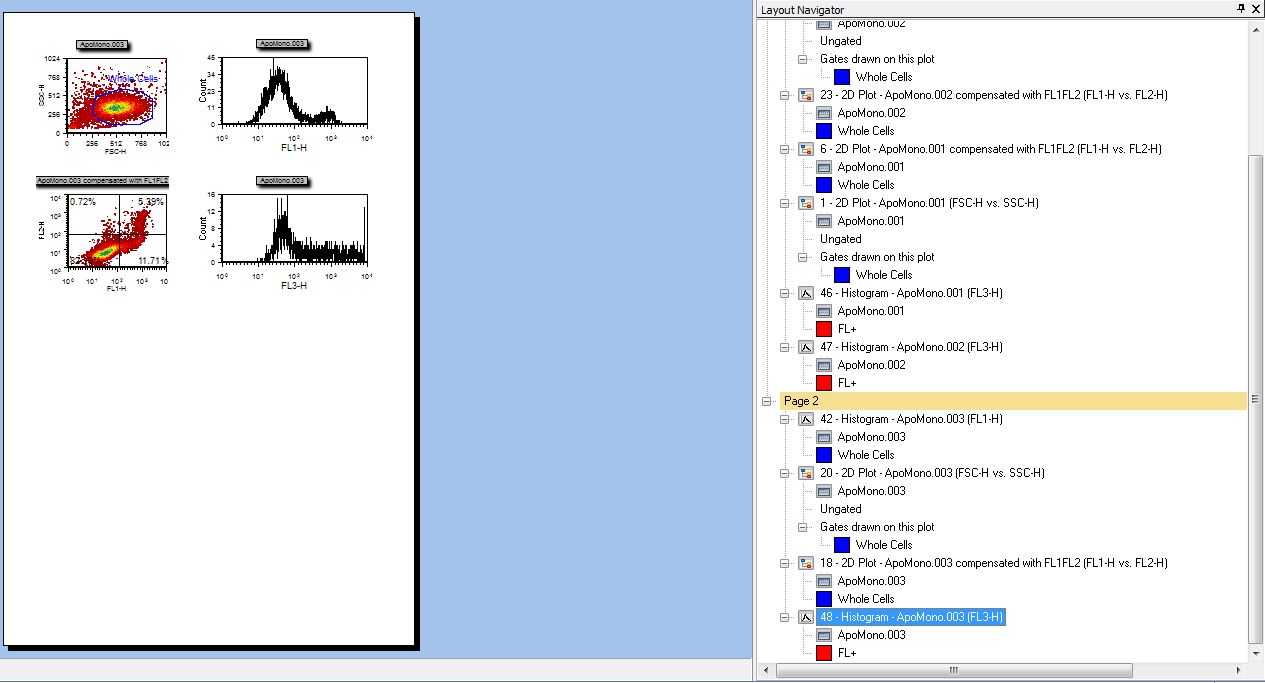

图T14.11 ApoMono.003 (FL3-H) Histogram with FL+ Gate (使用了FL+门的柱状图ApoMono.003 (FL3-H))
Layout Navigator(版面导航器)有一个强大的功能，就是可以把绘图、门以及数据从Layout Navigator(版面导航器)上直接拖到版面中。到此为止我们已经演示了两种通过Layout Navigator(版面导航器)把门应用于一个绘图上的方法。下面我们将使用Layout Navigator(版面导航器)来在柱状图上添加一个叠加图层。
| 9. | 请点击Layout Navigator(版面导航器)上的Page 2(第2页)来将其显示。 |
| 10. | 请把光标放在Layout Navigator(版面导航器)上数据ApoMono.002的对应项上(具体这一项在哪一个绘图下没有关系)，如图T14.12中的光标所示。 |
图T14.12 ApoMono.002 Data Listing in the Layout Navigator (版面导航器里的ApoMono.002数据列项)
| 11. | 请按下鼠标左键不放。 |
| 12. | 请不要松开鼠标，把ApoMono.002数据拖到版面中。 |
| 13. | 当光标在柱状图ApoMono.003 FL1-H上时，请松开鼠标。 |
另一种方法是在Layout Navigator(版面导航器)上直接拖放数据。
| A. | 请把鼠标放在Layout Navigator(版面导航器)上数据ApoMono.002的对应项上，如图T14.12中的光标所示。 |
| B. | 请按下鼠标左键不放。 |
| C. | 请不要松开鼠标，在Navigator Layout(版面导航器)上把数据ApoMono.002拖向绘图Histogram – ApoMono.003 (FL1-H)对应的列项。 |

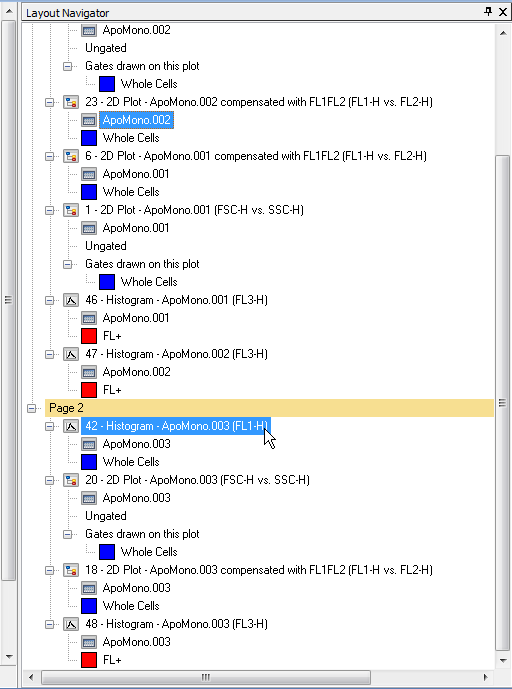

| D. | 当光标在Histogram – ApoMono.003 (FL1-H)绘图上时(图T14.13中高亮显示的和光标所指示的一项)，请松开鼠标。 |
图T14.13 Dragging and Dropping ApoMono.002 Data within the Layout Navigator (在版面导航器内拖放ApoMono.002数据)
这时会出现Select Drag and Drop Action(选择拖放操作)对话框，如图T14.14所示。
| 14. | 请选择add the files to the plot as new overlays(把文件作为新的叠加图层添加到绘图中)。 |
| 15. | 请点击OK。 |

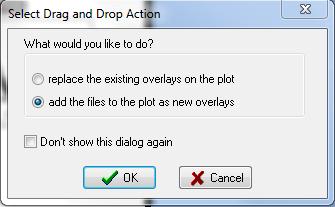

图T14.14 Select Drag and Drop Action Dialog (选择拖放操作对话框)

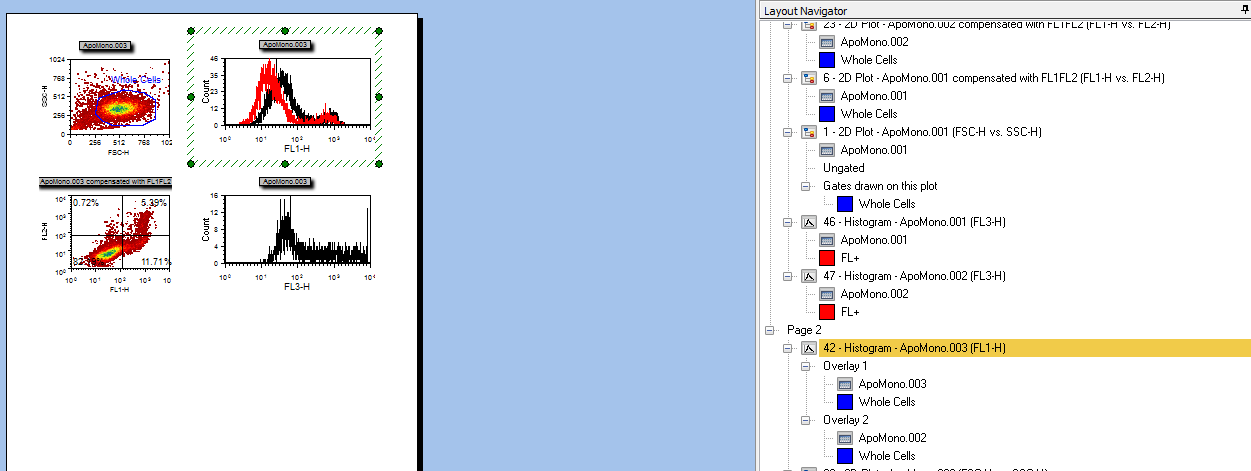

这时ApoMono.003 FL1-H柱状图会自动更新，显示ApoMono.002对应的叠加图层，如图T14.15所示。Layout Navigator(版面导航器)也会更新，显示在柱状图ApoMono.003 (FL1-H)上有叠加图层，如图T14.15中的高亮显示项。
图T14.15 ApoMono.003 (FL1-H) Histogram with Overlay of ApoMono.002 Data (ApoMono.003 (FL1-H)柱状图上的ApoMono.002叠加图层)
我们现在将取消这个添加数据层的操作。
| 16. | 请点击Quick Access Toolbar(快捷工具条)上的Undo(撤销)图标(图T14.16)。 |
.png)
图T14.16 Undo Drag and Drop (撤销拖放操作)
这时柱状图ApoMono.003 FL1-H会自动更新，显示叠加图层已被移除。
我们现在要使用Layout Navigator(版面导航器)来在版面中的第2页上插入一个新的绘图。
| 17. | 如果第2页不是当前显示的页面，请在Layout Navigator(版面导航器)上点击Page 2(第2页)。 |

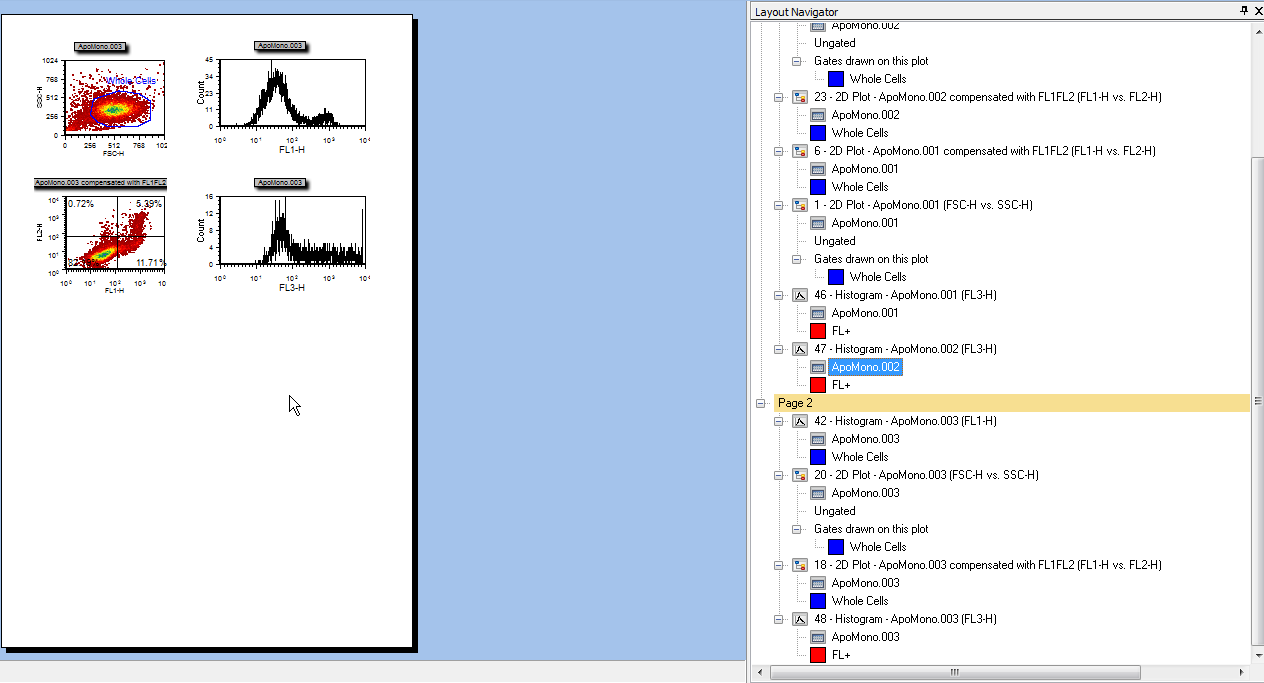

| 18. | 请把光标放在Layout Navigator(版面导航器)上数据ApoMono.002的对应项上(具体这一项在哪一个绘图下没有关系)，如图T14.17中的蓝色高亮所示。 |
| 19. | 请按下鼠标左键不放。 |
| 20. | 请不要松开鼠标，把ApoMono.002数据拖到版面中的第2页上。 |
| 21. | 当光标在版面上的一处空白区域时(如图T14.17中的光标所示)，请松开鼠标。 |
图T14.17 Dragging and Dropping ApoMono.002 Data onto the Layout (把数据ApoMono.002拖放到版面上)

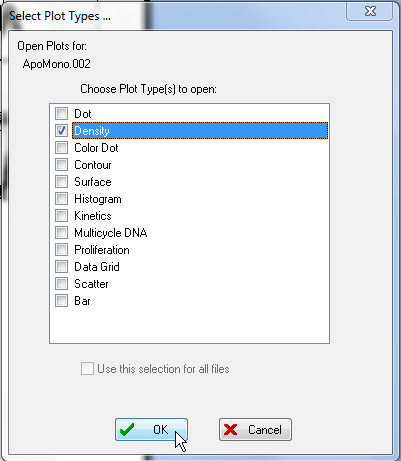

这时会出现Select Plot Types…(选择绘图类型...)对话框，如图T14.18所示。
| 22. | 请选择Density(密度图)来打开数据ApoMono.002(图T14.18)。 |
| 23. | 请点击OK。 |
.png)
图T14.18 Select Plot Types... Dialog (选择绘图类型...对话框)
这时在版面上会出现一个对应于ApoMono.002数据文件的密度图，图中使用FSC和SSC作为默认参数。Layout Navigator(版面导航器)也会更新，显示在版面上的第2页插入了一个二维绘图，如图T14.19中的光标所示。

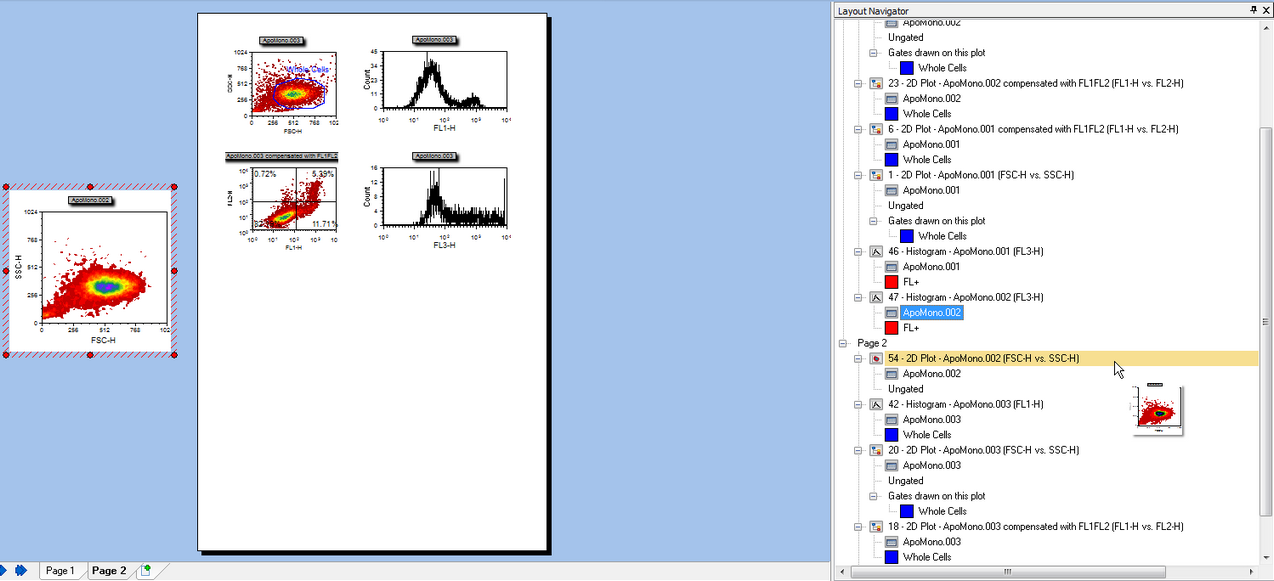

图T14.19 Density plot of ApoMono.002 with Updated Layout Navigator (针对ApoMono.002的密度图以及更新过的版面导航器)
现在让我们取消对这个二维绘图的插入操作。
| 24. | 请在Quick Access Toolbar(快捷工具条)上点击Undo(撤销)图标，如前图T14.16所示。 |
我们现在将使用Layout Navigator(版面导航器)，把绘图从一页移到另一页。
| 25. | 请把光标移到2D Plot – ApoMono.002 compensated with FL1FL2 (FL1-H vs. FL2-H)上，如图T14.20中的蓝色高亮所示。 |
| 26. | 请按下鼠标左键不放。 |
| 27. | 请不要松开鼠标，在Layout Navigator(版面导航器)上把这个二维绘图向下移。 |
| 28. | 当光标在Layout Navigator(版面导航器)上的Page 2(第2页)上时，请松开鼠标，如图T14.20中的光标所示。 |

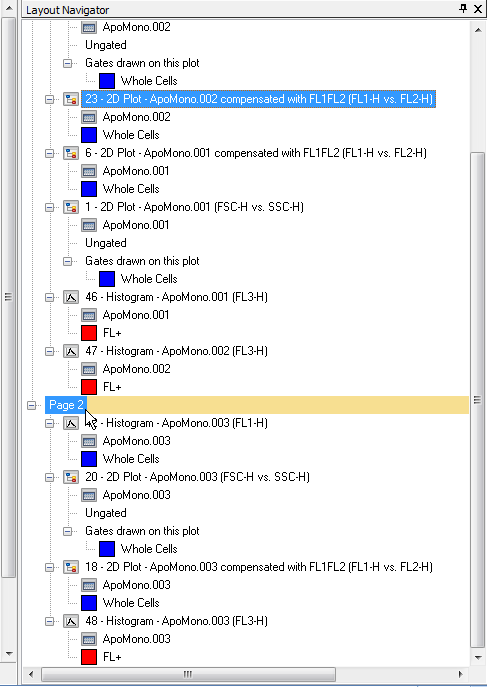

图T14.20 Moving a Plot to Page 2 in the Layout Navigator (在版面导航器上把绘图移到第2页)
这时版面和Layout Navigator(版面导航器)都会进行更新，显示这个二维绘图的新位置。
| 29. | 请在Layout Navigator(版面导航器)上点击Page 1(第1页)，如图T14.21中的黄色高亮显示所示。 |
这时会出现第1页，如图T14.21所示。注意到ApoMono.002对应的二维绘图FL1-FL2现在已经不在第1页上了，因为它已经被移到版面中的第2页上了。

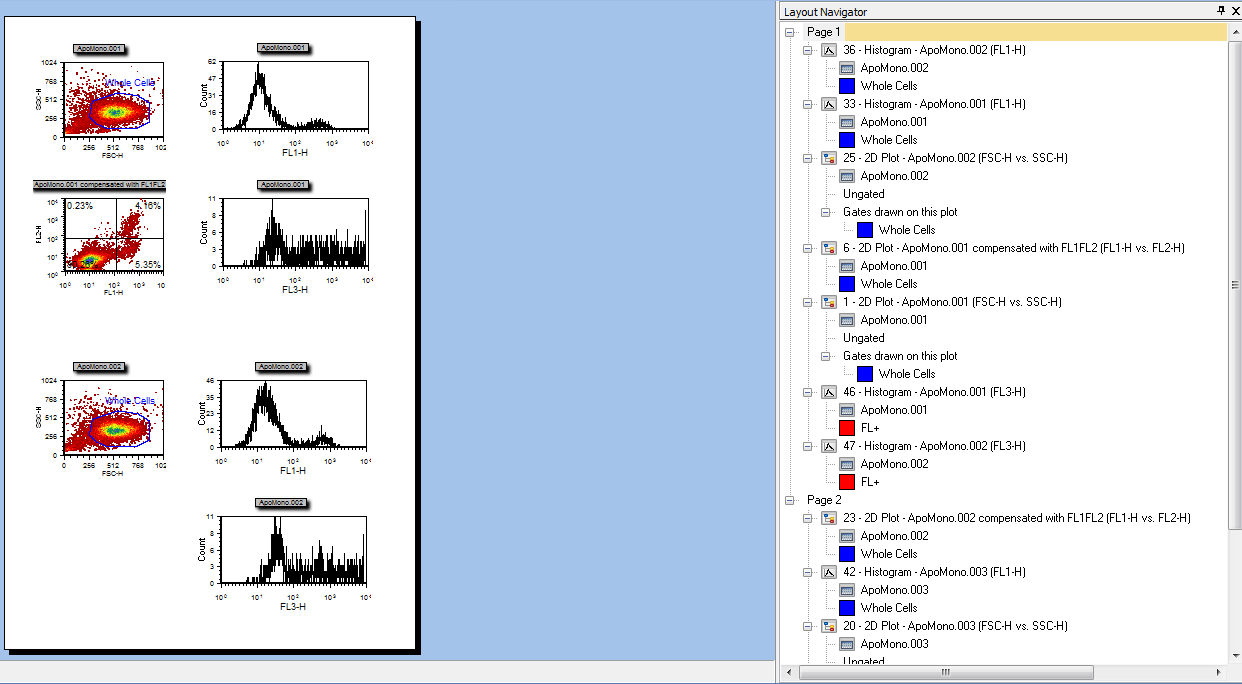

图T14.21 Page 1 of the Layout without the ApoMono.002 2D Plot (版面的第1页上已经不再有二维绘图ApoMono.002了)
| 30. | 请在Layout Navigator(版面导航器)上点击Page 2(第2页)，如图T14.22中的黄色高亮所示。 |
这时会出现版面的第2页，如图T14.22所示。注意到ApoMono.002对应的二维绘图FL1-FL2已被添加到了版面的左下角，Layout Navigator(版面导航器)也显示出了该绘图被添加到了第2页上。

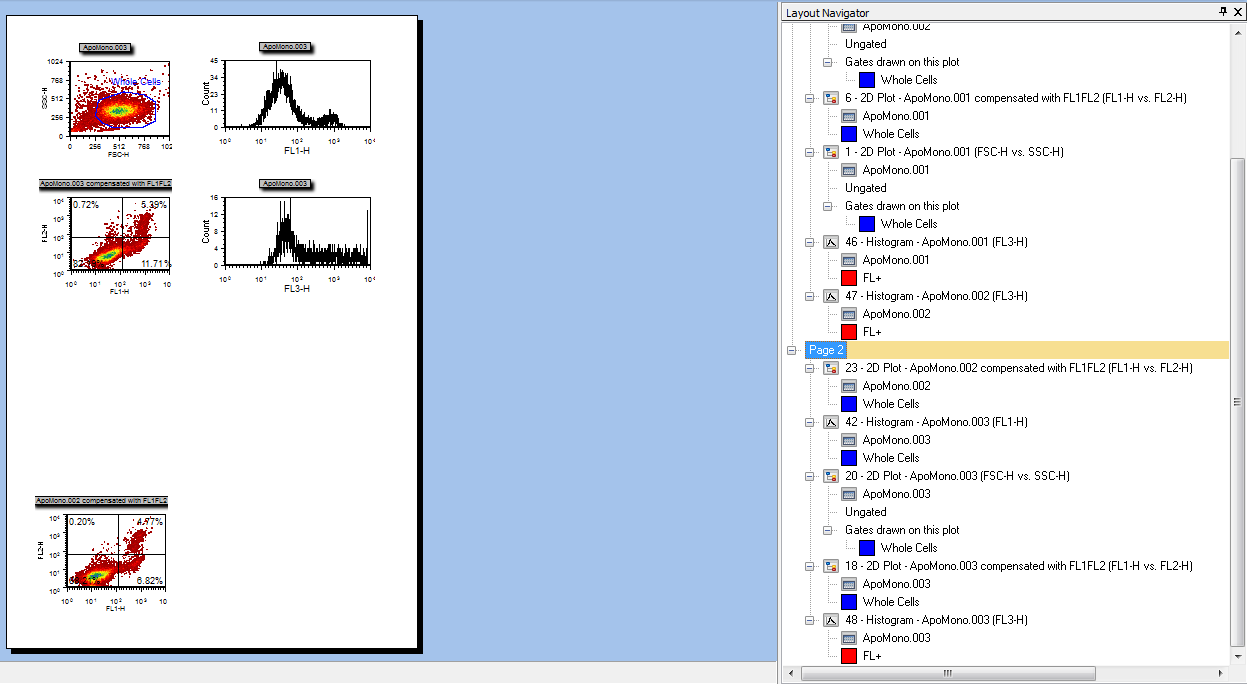

图T14.22 Page 2 of the Layout with the Addition of the ApoMono.002 2D Plot (版面的第2页上添加了二维绘图ApoMono.002)
另一种移动绘图的方法是在Layout Navigator(版面导航器)上把二维绘图列项直接拖放到版面的第2页上。
前面介绍的这些使用Layout Navigator(版面导航器)对数据、门以及绘图的操作都涉及到了对对象进行拖放操作。而另一种完成以上这些操作的方法就是使用和Layout Navigator(版面导航器)上的对象对应的弹出菜单。和所有弹出菜单一样，Layout Navigator(版面导航器)的弹出菜单可用右键点击Layout Navigator(版面导航器)上的相应对象来调出。我们现在就用Layout Navigator(版面导航器)上的二维绘图弹出菜单，把第2页上的二维绘图移回到第1页上。
| 31. | 请把光标放在Layout Navigator(版面导航器)第2页上的2D Plot – ApoMono.002 compensated with FL1FL2 (FL1-H vs. FL2-H)一项，如图T14.23中的蓝色高亮所显示。 |
| 32. | 请右键点击Layout Navigator(版面导航器)，调出二维绘图弹出菜单，如图T14.23所示。 |
| 33. | 请从菜单上选择Cut 2D Plot(剪切二维绘图)(图T14.23)。 |

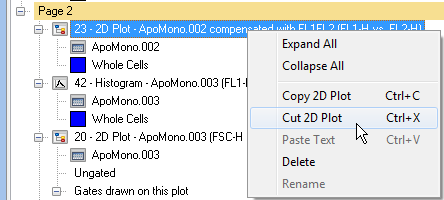

图T14.23 Layout Navigator 2D Plot Pop-up Menu (版面导航器的二维绘图弹出菜单)
这个二维绘图现在就被从第2页上剪切下来。
| 34. | 请在Layout Navigator(版面导航器)上选择Page 1(第1页)。 |
| 35. | 请右键点击，调出Layout Navigator(版面导航器)弹出菜单(图T14.24)。 |
| 36. | 请从菜单上选择Paste 2D Plot(粘贴二维绘图)(图T14.24)。 |

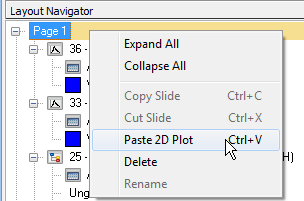

图T14.24 Paste 2D Plot Menu Item (粘贴二维绘图菜单选项)
或者，通过第31步到第33步剪切绘图后，用户可以直接把光标放在版面中的第1页上，然后右键点击调出弹出菜单，选择Paste(粘贴)来粘贴二维绘图。
现在，二维绘图就又被粘回到了第1页上，Layout Navigator(版面导航器)也进行了相应的更新，显示这一变化。
