要高效地使用Custom Data(自定义数据)，最好打开数据导航器。
如果已经添加了自定义数据，Data Navigator(数据导航器)上会有一个结点，名称是用户设置的(图11.2)。

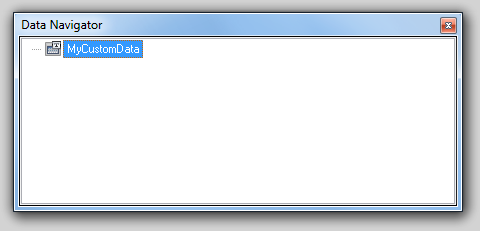

图 11.2 Data Navigator with Custom Data Node (有自定义数据结点的数据导航器)
用户在Data Grid(数据网格)中操作自定义数据。要在版面上添加Data Grid(数据网格):
| 1. | 点选Custom Data Node(自定义数据结点)，按住鼠标不放，把结点拖到版面上。Select Plot Types...(选择绘图类型...)对话框会出现。 |
| 2. | 选择Data Grid(数据网格)(散点图和条形图也可以显示自定义数据)。 |
| 3. | 点击OK。一个由前边定义好的行数和列数的Data Grid(数据网格)会出现(图11.3)。 |

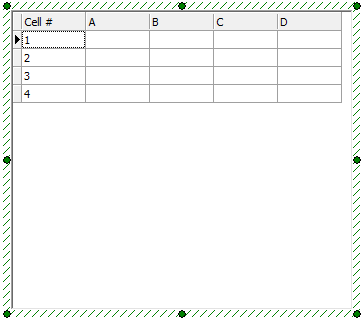

图 11.3 Empty Data Grid (Custom Data) (空白数据网格(自定义数据))
缺省列名是Cell#(细胞编号)、A、B、C、D等等。Cell#(细胞编号)列是固定的(不可重命名)，系统会自动为行(代表自定义数据的"事件或细胞")编号。剩下的列代表自定义数据的参数。可以用以下方式为一列命名:
| 1. | 点击列标题(例如A)来选择或者高亮显示整个列。 |
| 2. | 在高亮显示的列上右键点击任何一处，从弹出菜单中选择Rename Selected Column(为所选列重命名)。 |
| 3. | 在Enter the new name for column(为列输入新的名称)字段为该列重命名(图11.4)，然后点OK。 |
图 11.4 New Column Name (新列名)
要编辑单元格的内容:
| • | 点击单元格(Cell#(细胞编号)列以外的地方)来将其选中。数据网格上会出现一个编辑条(图11.5)。 |

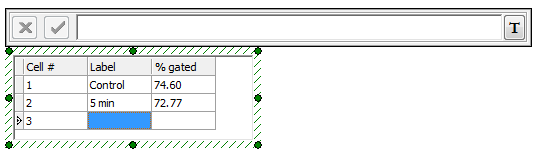

图 11.5 Custom Data -- Data Grid with Edit bar (自定义数据 -- 有编辑条的数据网格)
| o | 要输入文本，可直接立刻输入。光标自动移到编辑字段，输入的文本会立刻显示。或者，点击编辑字段，即可输入(图11.6)。 |

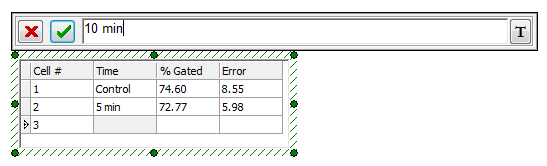

图 11.6 Custom Data -- Entering Text (自定义数据 -- 输入文本)
| o | 要输入数学公式，输入"=" ，然后是公式(图11.7)。 |

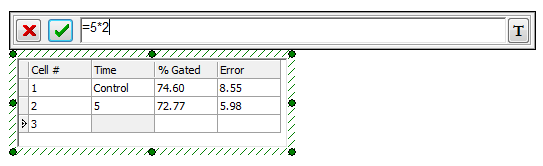

图 11.7 Custom Data -- Entering a Formula (自定义数据 -- 输入公式)
| o | 要插入统计计算或用户Token(标记)，点击 按钮，然后选择一个标记，插入方法与在文本框中插入标记方法类似(图11.8)。 |

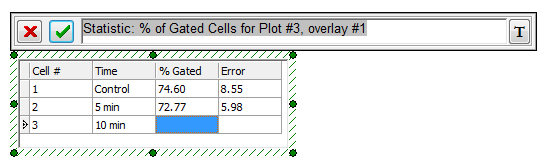

图 11.8 Custom Data -- Inserting a Statistic Token (自定义数据 -- 插入统计标记)
| o | 要接受编辑字段的输入，点击 键。要取消编辑，点击 键。 |
