在本节中，我们会:
| • | 把一个象限链接到门。 |
| • | 移动一个有门链接的象限，然后观察门的自动更新。 |
要把一个区域链接到象限:
| 1. | 请选择Application Button(应用程序按钮)→Open Layout(打开版面)。 |
| 2. | 请打开教程样本数据库中的Quad2RegionLink.fey版面。 |
该版面包括GFPsample.002文件对应的三个二维密度图(图T7.1)。左边的绘图是FSC对SSC作图，有一个门叫Whole Cells(所有细胞)。右上的象限绘图是FL1对FL2作图，它反映了Whole Cells门中的细胞。下面的绘图是上面的绘图的一个副本，区别只是在于下面的绘图没有象限。

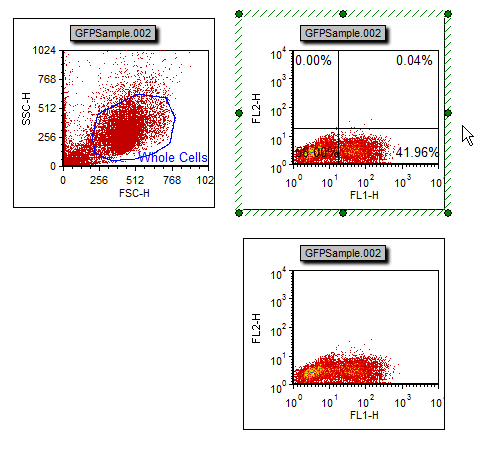

图T7.1 Quad2RegionLink.fey Layout (Quad2RegionLink.fey版面)
| 3. | 右键点击右上方的有象限的FL1-FL2二维绘图(显示于图T7.1中的绿色边框内)。 |
这会调出一个相关的弹出菜单(图T7.2)。
| 4. | 请从弹出菜单中选择Convert Quads to Gates(把象限转化为门)→Lower Right(右下)→Convert and Link(转化并链接)(图T7.2)。 |

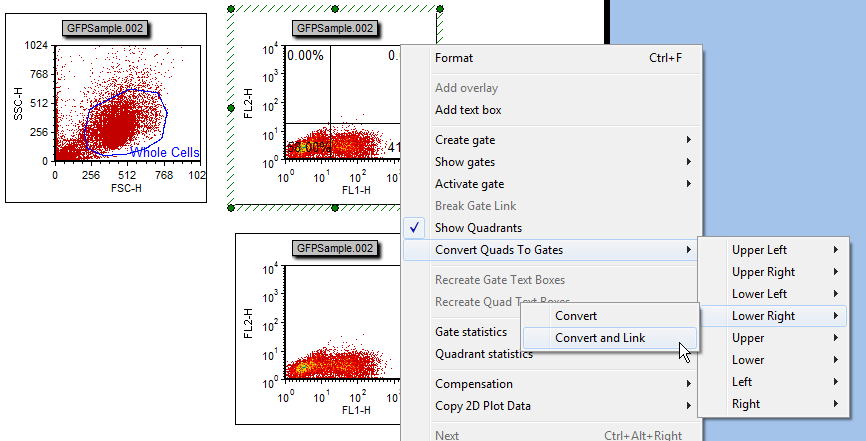

图T7.2 Converting and Linking the Lower Right Quadrant to a Gate (把右下象限转化为门并将它们链接起来)
这时会出现Create New Gate(创建新门)对话框(图T7.3)。在此，我们要为链接到右下象限的新门命名。

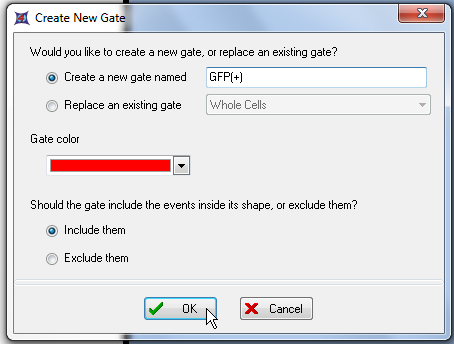

图T7.3 Create New Gate Dialog (创建新门对话框)
| 5. | 请在Create a new gate named(创建一个新门，其名称是)字段输入"GFP(+)"。 |
| 6. | 请点击OK。 |
现在让我们把链接到右下象限的新门GFP(+)应用到右下方的二维绘图上。
| 7. | 请点击右下方没有象限的二维绘图FL1-FL2。绘图的边界会变成绿色(图T7.4)。 |
| 8. | 请选择Gating(门操作)标签(图T7.4)。 |
| 9. | 请从Current Gate(当前门)的下拉列表里选择GFP(+)(图T7.4)。 |

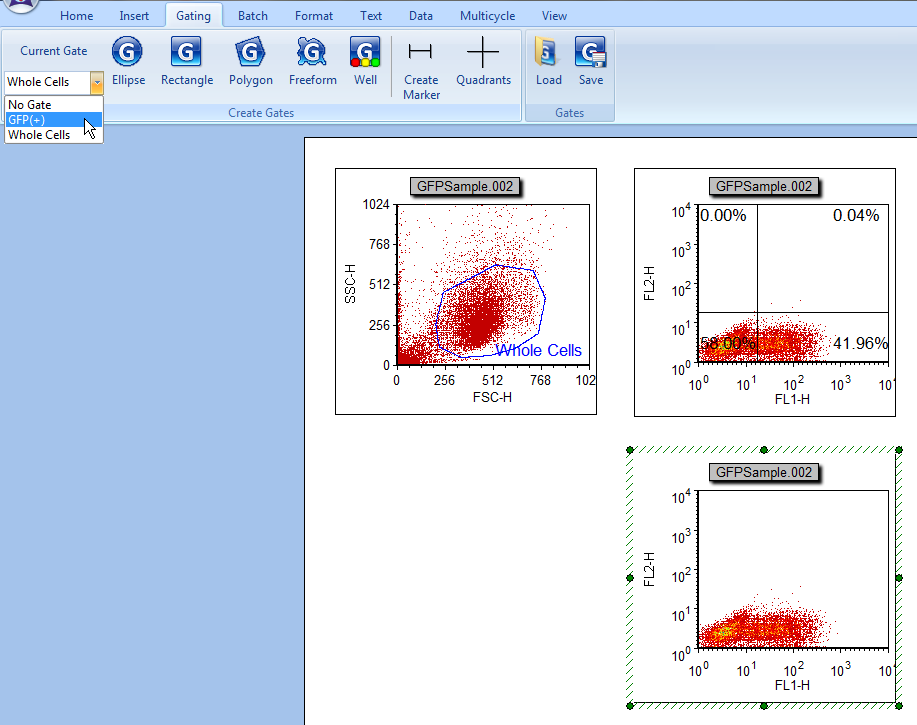

图T7.4 Selecting the GFP(+) Gate for the Lower Right 2D Plot (为右下方的二维绘图选择GFP(+)门)
右下方的二维绘图现在只显示右下象限中的事件(图T7.5)。

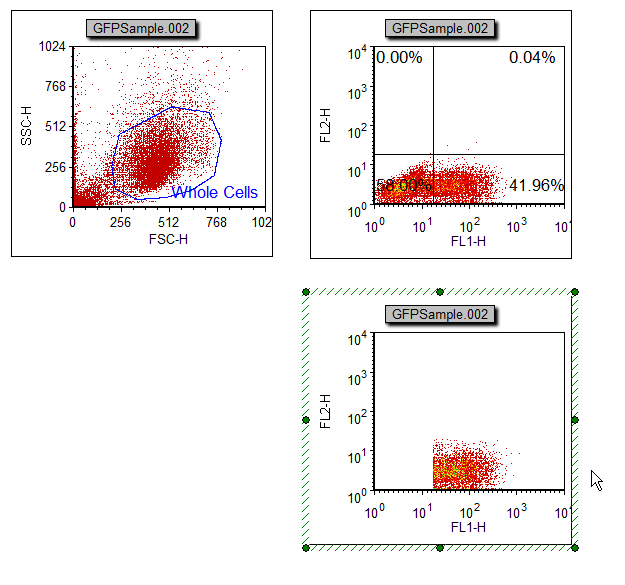

图T7.5 Lower Right Plot Gated on GFP(+) (右下方的绘图应用GFP(+)门)
因为象限链接到了门，改变象限也会改变门GFP(+)。我们现在将演示如何移动象限也会移动链接到该象限的门GFP(+)。
要移动一个象限:
| 10. | 请点击版面右上方的带有象限的二维绘图FL1-FL2。绘图边框会变成绿色(图T7.6)。 |
| 11. | 请点击象限的顶点。当鼠标变成四向箭头时，说明象限被选中，可以进行编辑。 |
| 12. | 请在顶点上按下鼠标键不放。 |
| 13. | 把鼠标向右移。 |
| 14. | 右下象限变小时，请松开鼠标(图T7.6)。 |
二维绘图FL1-FL2下部会做相应的改变来反映对右下象限所做的修改(图T7.6)。

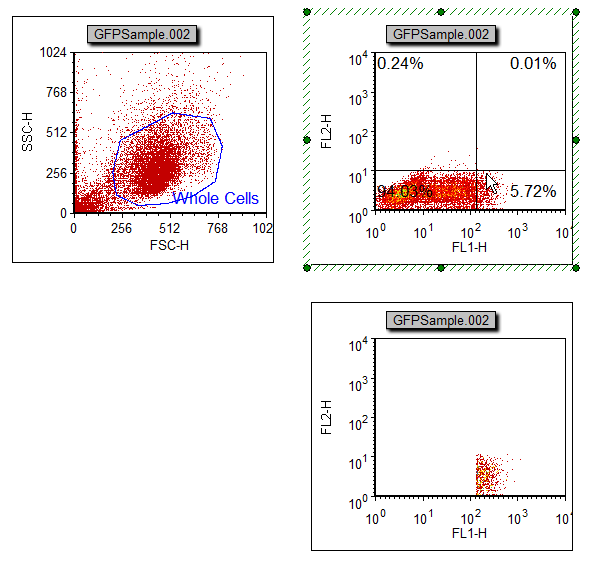

图T7.6 GFP(+) Gate Updated after Quadrant Move (象限移动后GFP(+)门随之更新)
| 15. | 请选择Application Button(应用程序按钮)→Close Layout(关闭版面)。 |
在下一节中，我们将把一个标记链接到门。
