在本节中，我们会:
| • | 学习如何创建并移动矩形象限。 |
| • | 学习如何创建和移动浮动象限。 |
要创建和移动矩形象限:
| 1. | 请选择Application Button(应用程序按钮)→Open Layout(打开版面)。 |
| 2. | 请打开教程样本数据库中的QuadTut.fey版面。 |
版面中有两个密度散点图。
| 3. | 请选择Gating(门操作)→Create Gates(创建门)→Quadrants(象限)命令(图T6.1)。 |

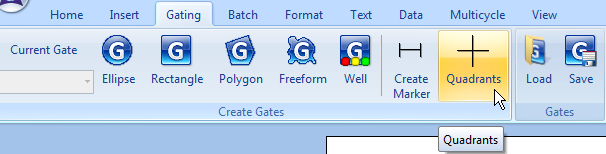

图T6.1 Selecting the Quadrants Command on the Gating Tab(从门操作标签卡上选择象限命令)
| 4. | 请点击左侧的密度图。 |
这时会在绘图中出现一个矩形或称"标准的"象限，象限的中心在刚才鼠标点击的地方。注意到象限处于选中状态，象限的中心有一个矩形标志，象限的分界线交汇于此(中心节点)(图T6.2中光标所示的位置)。同时也注意到象限的百分比数据自动被放置在绘图的拐角处(图T6.2)。

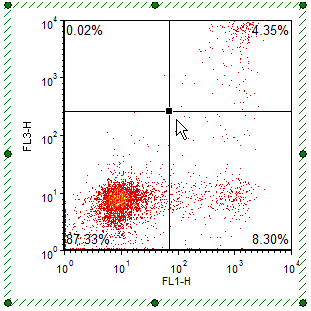

图T6.2 Plot with Quadrants (绘图中的象限)
如果象限当前处于选中状态，请跳到第6步。
| 5. | 请点击象限中间的中心节点来选中象限(图T6.2)。 |
| 6. | 把鼠标移到象限中心的节点上方；鼠标应该变成一个四向的箭头。 |
我们现在将移动中心节点的位置来重新定义象限。
| 7. | 当光标是四向箭头时，请点击鼠标左键。 |
| 8. | 按住鼠标不动，把中心节点移动到想要的位置。 |
| 9. | 当象限可以恰当地定义绘图中的三个细胞群时，松开鼠标。 |
注意到移动中心节点后，每个象限对应的百分比会相应地变动。最后的绘图看起来应该类似于图T6.3。

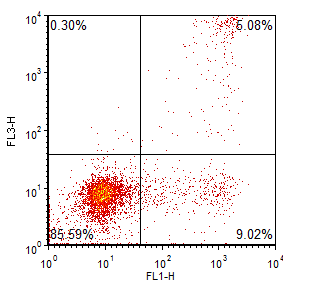

图T6.3 Redefined Quadrants (重新定义的象限)

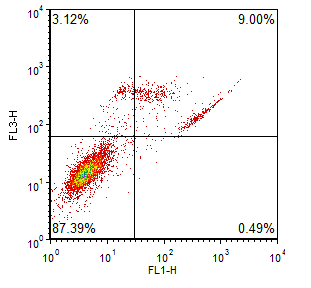

我们现在来看一下版面右边的绘图。在本例中，如果试着使用标准的矩形象限，我们将不能把绘图中的三个细胞群很明显地分开，如图T6.4所示。
图T6.4 Improperly Defined Regions Using Standard Quadrants (使用标准象限不恰当定义的数据区域)
要克服这个问题，我们将在这个绘图上创建一个浮动绘图。
| 1. | 请选择Gating(门操作)→Create Gates(创建门)→Quadrants(象限)命令(图T6.1)。 |
| 2. | 请在右图中部点击。 |
这时会出现一个标准的象限，类似于图T6.4。如果右图中的象限还未被选中，请将其选中。
| 3. | 请选择Format(格式)→2D Options(二维选项)→Quadrants(象限)命令(图T6.5)。 |

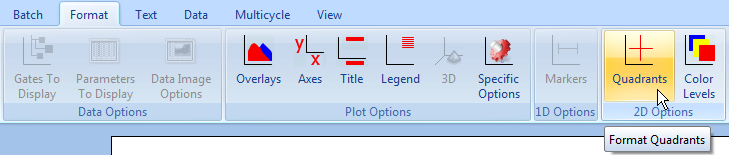

图T6.5 Selecting the Format Quadrants Command (选择格式化象限命令)
这时会出现Formatting Quadrants(格式化象限)对话框(图T6.6)。

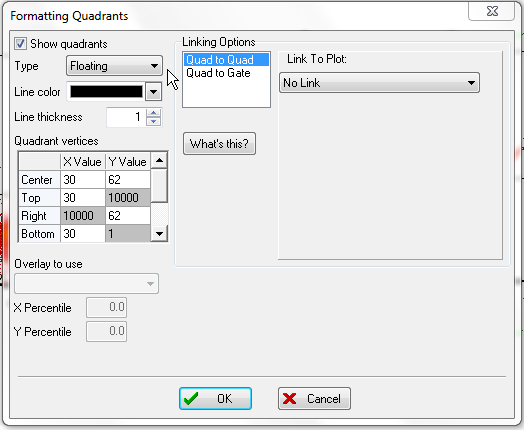

图T6.6 Formatting Quadrants Dialog (格式化象限对话框)
| 4. | 请从下拉列表把象限的Type(类型)从Standard(标准)改为Floating(浮动) ，如图T6.6中的光标处所示。 |
| 5. | 请点击OK。 |
另外，用户可以使用和绘图相关联的弹出菜单来对象限进行格式化。
| • | 请右键点击右侧绘图，调出相关的弹出菜单。 |
| • | 请从弹出菜单中选择Format(格式)。 |
这时会出现Format(格式)对话框，如图T6.7。
| • | 请从Format(格式)对话框左侧选择Quads(象限)类别选项(图T6.7)。 |
| • | 请从下拉列表中把象限的Type(类型)从Standard(标准)改为Floating(浮动) ，如图T6.7中的光标处所示。 |
| • | 请点击OK。 |

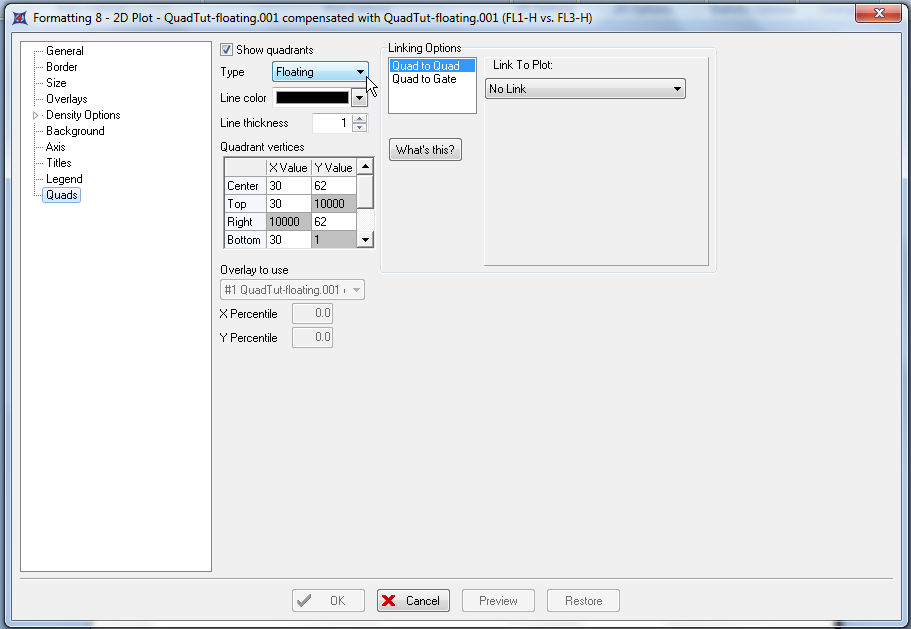

图T6.7 Quads Category of the Formatting Dialog (格式化对话框中的象限类别选项)
| 6. | 请点击右边绘图的象限中心节点来将其激活。 |
注意到不仅在中心节点处有一个小正方形，在象限边界线的终点处也都有小的正方形，如图T6.8中的红色圆圈所示。象限边界线的终点以及中心节点现在都是可移动的节点。

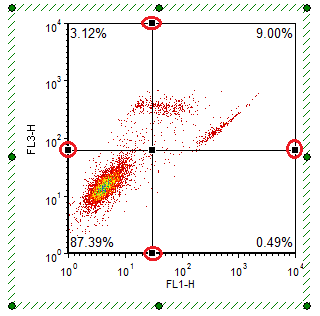

图T6.8 Floating Quadrant Selected for Editing (选中的、有待编辑的浮动象限)
| 7. | 请把光标放在中心节点的小正方形上方，这时光标应该会变成一个四向的箭头。 |
| 8. | 请按下鼠标左键，把中心节点移动到绘图上三个细胞群的中间。 |
| 9. | 中心节点处于合适的位置时，松开鼠标。 |
| 10. | 请把光标移到象限边界线末端的小正方形上，这时光标又应该变成一个四向的箭头。 |
| 11. | 请按下鼠标左键，然后把象限边界线末端的正方形节点沿着坐标轴线移动来把三个细胞群分开。 |
| 12. | 当象限边界线节点移动到合适的位置后，请松开鼠标。 |
重复第10步到第12步，直到象限的所有边界线节点都已被调整。最后的结果应该如图T6.9所示。

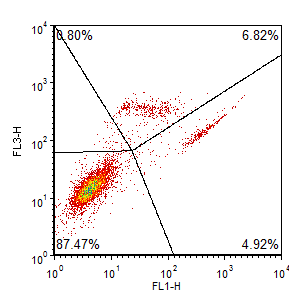

图T6.9 Floating Quadrants (浮动象限)
接下来，我们将设置百分比象限。
