Format(格式)标签卡(图3.13)包含七个groups(组)。这些命令允许用户修改一个或多个选中对象的属性。

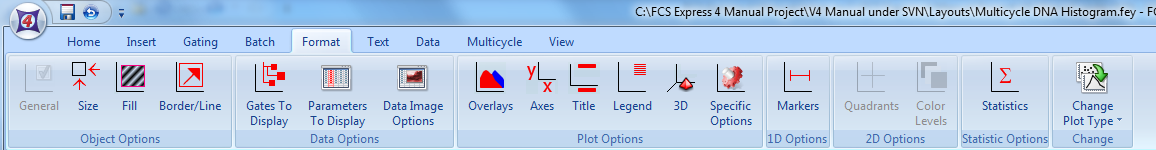

图3.13 Format Tab (格式标签卡)
| • | Object Options(对象选项): 每一个命令调出一个设置对象属性的对话框。 |
| o | General(一般选项)命令用作指定或修改对象名。 |
| o | 用Size(尺寸)命令，可改变或缩放对象的高度和宽带。同时可选择锁定图像宽高比。 |
| o | Fill(填充)命令用来设置对象背景属性(颜色或图片)、改变对象边缘和调整边框。 |
| o | Border/Lines(边框和线条)命令用来设置包围选中对象的边框和线条的风格、颜色和线条宽度。 |
| • | Data Options(数据选项) |
| o | Gates to Display(显示门)命令用来选择在绘图中显示哪些门。 |
| o | Parameters to Display(显示参数)命令允许用户选择在数据网格中显示哪些参数。 |
| o | Data Image Options(数据图像选项)控制图像放置在数据网格的某个单元格中。 |
| • | Plot Options(绘图选项) |
| o | Overlays(叠加图层)命令用来选择一个叠加图层的属性，包括x-和y-参数、门、补偿、颜色和点的大小等等。 |
| o | Axes(坐标轴)、Title(标题)和Legend(图例)命令允许用户在这些区域放置文本并对其进行格式化。 |
| o | 如果用户对表面绘图进行操作，3D命令用来格式化显示属性，如缩放、旋转、提升、偏移量和角度等。 |
| o | Specific Options(特定选项)命令允许用户修改针对特定绘图的特定选项，比如绘图的分辨率以及针对多少个细胞作图等。 |
| • | 1D Options(一维选项) |
如已创建了标识，Markers(标识)命令用来格式化单参数柱状图上的标识属性。
| • | 2D Options(二维选项) |
| o | 用Quadrants(象限)命令，用户可以对双参数绘图中的象限进行格式化。 |
| o | 如果用户在操作一个二维彩色图(比如，彩色点状图、密度图或轮廓图)，Color Levels(颜色层次)命令用来格式化颜色显示属性。 |
| • | Statistic Options(统计选项) |
若有要显示的统计数据，Statistics(统计)命令允许用户格式化统计数据的属性。
| • | Change(改变绘图类型) |
Change Plot Type(改变绘图类型)命令允许用户改变所选绘图的类型。点击Change Plot Type(改变绘图类型)处的down arrow(向下的箭头)，用户可以通过下拉选项查看所有可用的绘图类型。
