使用面板最主要的好处是允许用户仅仅通过修改Data List(数据列表)来修改版面上的数据。例如，在第1天用户使用FCS Express来分析试管，为每个试管创建了绘图。第2天，用户需要在第1天用过的绘图上加载新数据。一旦正确设置Panel(面板)和Data List(数据列表)后，第1天创建的绘图修改之后便可显示第2天的数据，方法是仅仅把第2天的数据导入Data List(数据列表)。
以下例子来引导用户创建一个Panel(面板)并且充分利用Data List(数据列表)。
| 1. | 选择Data(数据)→Organize Data Sets(组织数据集)→Panels(面板)命令。会出现Panel Information(面板信息)对话框，如图20.1所示。 |

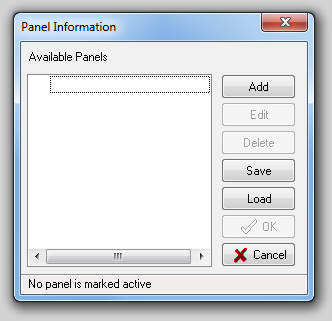

图20.1 Panel Information Dialog (面板信息对话框)
| 2. | 点击Add(添加)按钮来创建一空白面板。该操作会调出Add Panel(添加面板)对话框(图20.2)。 |

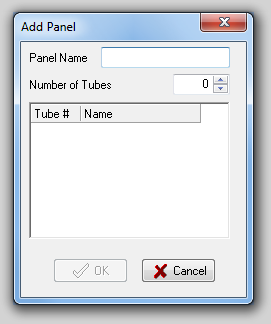

图20.2 Add Panel Window (添加面板窗口)
| 3. | 在Panel Name(面板名称)字段输入一个名称，点击Number of Tubes(试管数目)右边的箭头来选择面板上试管数。每添加一个试管，表格中就会出现一行空白行。 |
| 4. | 给每个试管起一个名称，输入到名称列里。 |
| 5. | 完成设置面板后，点击OK。这时用户会回到Panel Information(面板信息)对话框，在这里可以查看新创建的面板。面板信息会和面板一起保存。也可以把该面板设置保存下来，用在其它面板中。Panel Information(面板信息)对话框允许用户Edit(编辑)、Delete(删除)、 Save(保存)和Load(导入)面板。 |
| 6. | 因为每个版面只可有一个活动面板，请确保用户想要用的面板处在活动状态(左边的复选框被选中)。 |
| 7. | 点击OK以继续。下面请在版面上创建绘图并为它们加载数据。Data List(数据列表)会自动调用当前目录中的数据文件。 |
| 8. | 使用Data(数据)→Organize Data Sets(组织数据集)→Data List(数据列表)命令来调出Data List(数据列表)窗口(图20.3)。第一列显示面板上的试管，第二列显示和每个试管相关的数据文件。注意到数据已在面板上自动分组。如果试管连接到了错误的文件，可用Up(上)和Down(下)箭头按钮来重新排列文件。 |

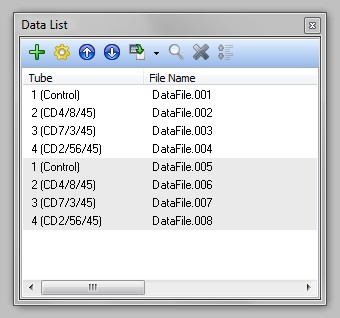

图20.3 Data List with 4-tube Example Panel (有4个试管的面板数据列表)
要使用Data List(数据列表)和面板一起来控制绘图上的数据文件，请进行以下操作:
| 1. | 通过选择所有数据文件并点击Remove(删除)来删除Data List(数据列表)上的文件。 |
| 2. | 点击OK。刚才显示数据的绘图现在空了。 |
| 3. | 返回Data List(数据列表)，添加一组新的数据文件。方法是点击Add(添加)，然后选择要添加的文件。 |
| 4. | 点击OK。空白的绘图现在显示和它们相关的数据文件。 |
如果已经应用了一个面板，并正在向文件列表添加文件，用户不用选择所有要添加的文件。请选择想添加的第一个文件，FCS Express会尝试决定还要导入多少个其它文件(图20.4)。

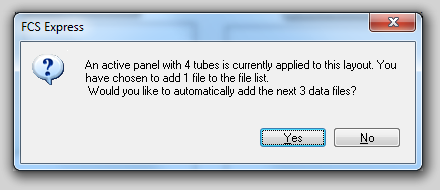

图20.4 Automatically Populating a Panel (自动为面板添加文件)
