使用图像绘图
|
使用图像绘图 |
|
|
|
|
|
使用图像绘图 |
|
|
|
|
|
||
要在绘图上插入Picture Plot(图像绘图)，请使用Insert(插入)→2D Plots(二维绘图)→Picture Plot(图像绘图)命令。
要格式化绘图，请右键点击绘图，从弹出菜单中选择Format(格式)，然后选择Overlays(叠加图层)选项。使用下拉列表设置Image to display(要显示的图像)和相应的Gate(门)(例如在相应热图上设置的一个门)(图27.10)。另外，可以选择Picture Plot(图像绘图)，然后使用Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)命令。

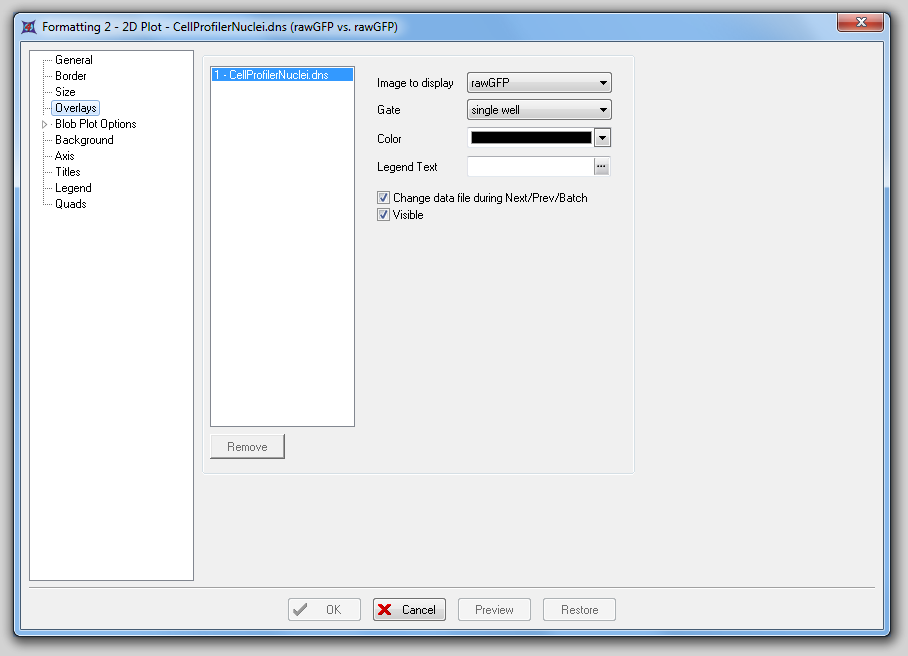

图27.10 Formatting a Picture Plot - Overlays Category (格式化图片绘图 - 叠加图层选项)
Picture Plot(图像绘图)会显示用户的细胞和它们成像的位置(例如在一个微孔门中选择的一个微孔)(图27.11)。坐标轴的单位是像素，原点(0，0)在区域左上角。要修改显示的参数，点击X-轴坐标，然后从弹出列表选择新的参数。

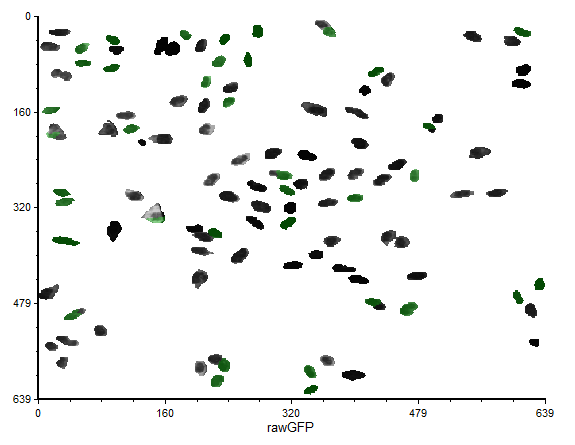

Figure 27.11 A Picture Plot (图像绘图)
要显示一个不同微孔中的图像，右键点击热图、选择激活门、然后从子菜单上选择相应门、然后选择另一个微孔。
图像绘图可以添加后置门，就像在其它颜色点状绘图上添加后置门一般。换句话说，事件(在该情况下指细胞图像)可用它们所在的门的颜色来绘制。
要植入一个后置门操作:
| 1. | 右键点击Picture Plot(图像绘图)。 |
| 2. | 从弹出菜单中选择Format(格式)。 |
| 3. | 点击Picture Plot Options(图像绘图选项)旁边的三角。 |
| 4. | 选择Display Gates Options(显示门选项)。 |
| 5. | 根据用户条件设置要显示的门(图27.12)。 |

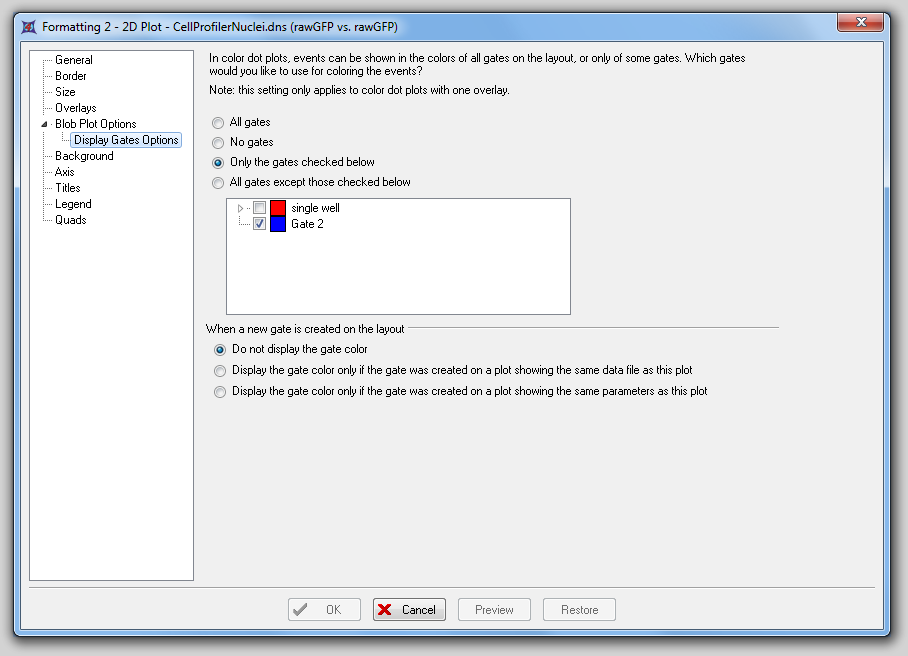

图27.12 Picture Plot - Display Gates Options (图像绘图 - 显示门选项)
在该例子中，Gate 2(第2个门(深蓝色))被选中。点击OK后，Gate 2(第2个门)中的图像会被着色为蓝色(图27.13)。

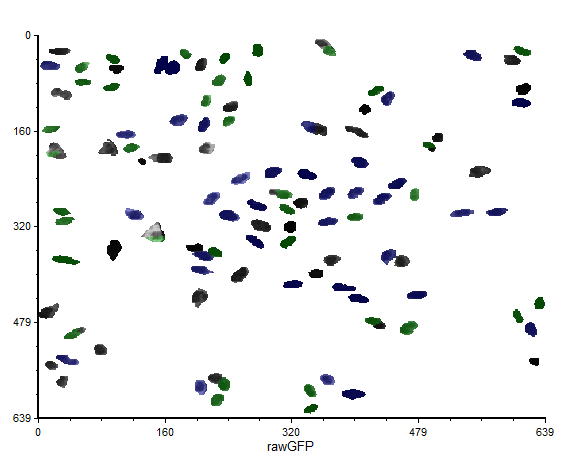

图27.13 Back-Gated Picture Plot. Many of the cells display the dark blue color of Gate 2. (有后置门的图像绘图。很多细胞在第2个门中显示为深蓝色。)
也可在Picture Plot(图像绘图)上为单个或一组细胞加一个门。请从Gating(门操作)→Create Gates(创建门)命令组选择一个门形状，然后将其应用于绘图上。
在27.14中，单个细胞门(矩形)画在了Picture Plot(图像绘图)上(圈住绘图中上部的一个细胞)。可以像使用FCS Express中其它的门那样使用该门。例如，可以为数据网格后加一个门来显示单个细胞门。

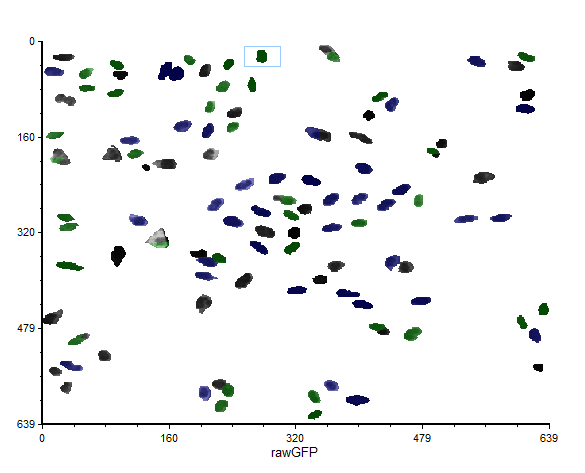

图27.14 Single-cell Gate (rectangle) Drawn on a Picture Plot (画在图像绘图上的单个细胞门(矩形))
