我们在这里继续使用前一章节使用的版面。

要从一维绘图上的标识创建门：

1.请从Layout Navigation Toolbar(版面导航工具栏)中按下Page 2(第2页)(在窗口的左下部分)。在该页上有一个空白的柱状图和点状图。
2.通过按下键盘上的Ctrl+A键，将此柱状图和二维点状图都选中。
3.选择Data(数据)→Change Data on Selection(变更选择的数据)→Select(选择)命令，来在绘图中插入数据文件(图T3.4)。
4.请从Tutorial Sample Data archive(教程样本数据库)中选择 ApoMono.002文件。
5.点击Open(打开)。

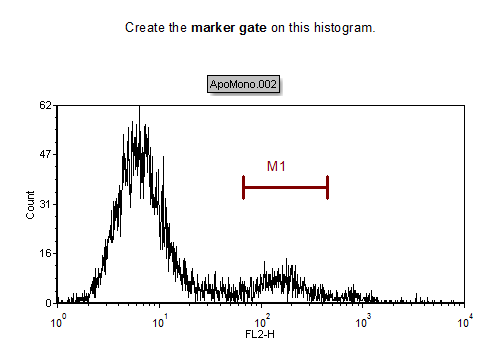

柱状图此时应该看起来如图T4.11所示。



Figure T4.11  Histogram with Marker

Figure T4.11  Histogram with Marker



6.请右键点击柱状图，调出弹出菜单。

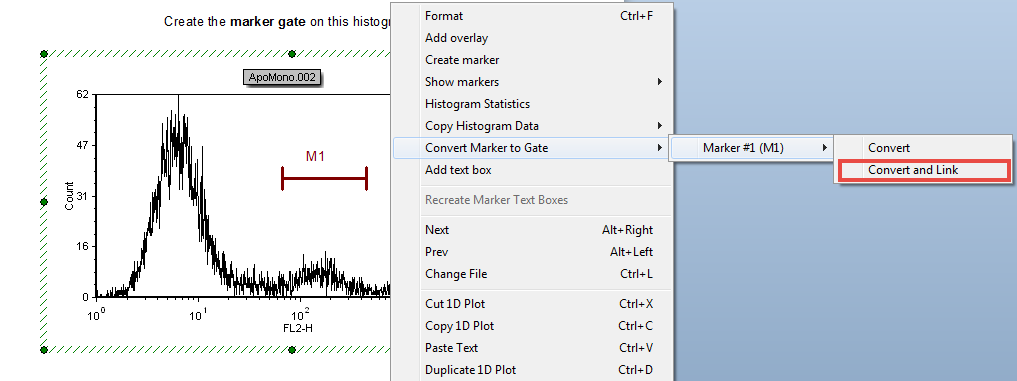

7.请从弹出菜单选择Convert Marker to Gate(把标识转化为门)→Marker #1 (M1)(第1个标识(M1))→Convert and Link(转化并链接)(图T4.12)。



Figure T4.12  Convert Marker to Gate

Figure T4.12  Convert Marker to Gate



这时会弹出一个对话框，请用户来为门命名。

8.请在Create a new gate named(创建一个新门名称)编辑域中输入"Marker Gate"。
9.按下OK键，来接受该名称。



因为我们在前面选择了Convert and link(转化和链接)，因此该门已经链接到了这个标识上了。这意味着当我们移动标识时，门也会跟着移动，来反映新标识的位置。



注意：用户可通过Gate View(门视图)来追踪门的创建和结构层次。

要打开Gate View(门视图)对象：

10.请在Insert(插入)一栏中选择Gate View(门视图)按钮(图T4.12)。



Figure T4.12 Inserting a Gate View Object

Figure T4.12 Inserting a Gate View Object



11.然后，在版面中您要查插入Gate View(门视图)对象的位置点击鼠标左键。
10.此时，Gate View(门视图)就将出现(注意：新的"Marker gate" 门也将存在)。
Figure T4.13 Example of Gate View

Figure T4.13 Example of Gate View





在下一节中，我们将从一象限创建门。
