在这一章节，我们将：

•在数据网格中插入关键字和统计标记。
•使用多种方法向数据网格中输入信息。

我们将在"Sample"列中插入一个关键字标记。FCS关键字“$SRC”将被使用，因为它对样本有一个很好的描述。事实上，绘图标题使用的都是“$SRC”$SRC关键字，而非文件名。

1.请在"Sample"列最顶端的单元格里点击，如图T15.10中的蓝色高亮所示。

此时，在顶端会出现数据网格编辑器窗口，如图T15.10所示。我们现在将在这个单元格中插入关键字。

2.请点击标记图标，如图T15.10中的光标所示。

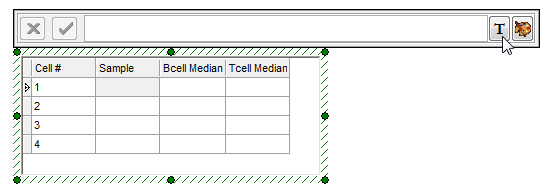

Figure T15.10  Data Grid with Editor

Figure T15.10  Data Grid with Editor



此时，Insert Token(插入一个标记)对话框将出现，如图T15.11所示。

3.选择Keyword(关键字)。
4.点击Insert(插入)。

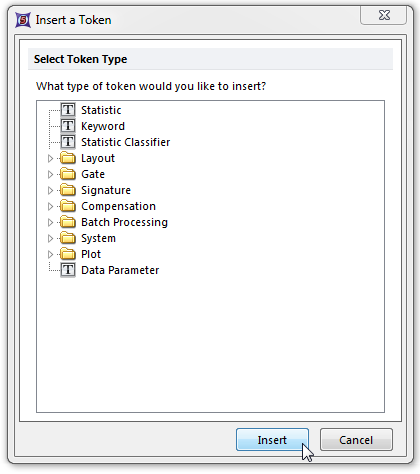

Figure T15.11  Insert a Token Dialog

Figure T15.11  Insert a Token Dialog



此时，Create Keyword(创建关键字)对话框将出现，显示有Data Source(数据源)列表选项，如图T15.12所示。

5.请选中和数据文件XM110210-201.001 (PBS NEGATIVE CONTROL)相关的绘图，如图T15.12中的蓝色高亮所示。
6.请选择左边的Keyword(关键字)项目类别。

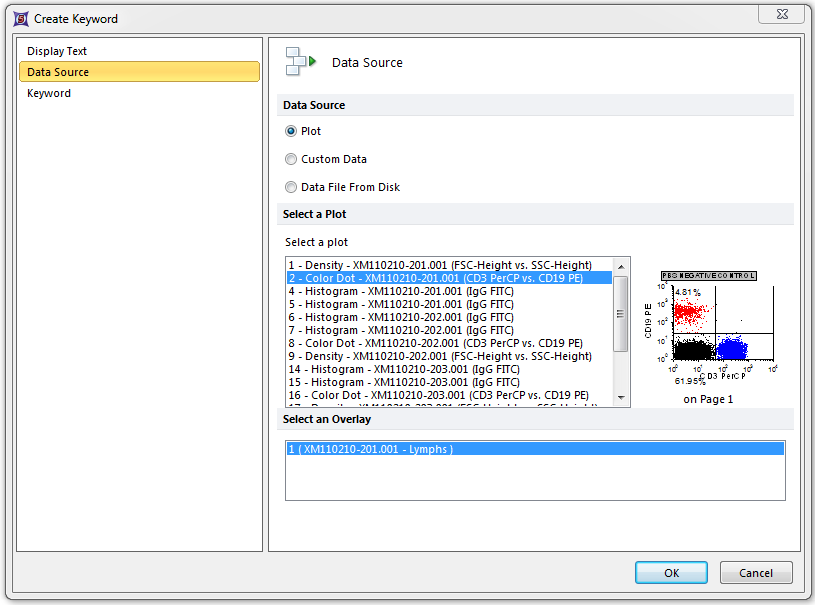

Figure T15.12  Create Keyword Dialog

Figure T15.12  Create Keyword Dialog



此时，Create Keyword(创建关键字)对话框中的Keyword(关键字)列表选项将出现，如图T15.13所示。

7.请在Select a keyword(选择一关键字)文本字段中输入“$SRC”。
8.点击OK。

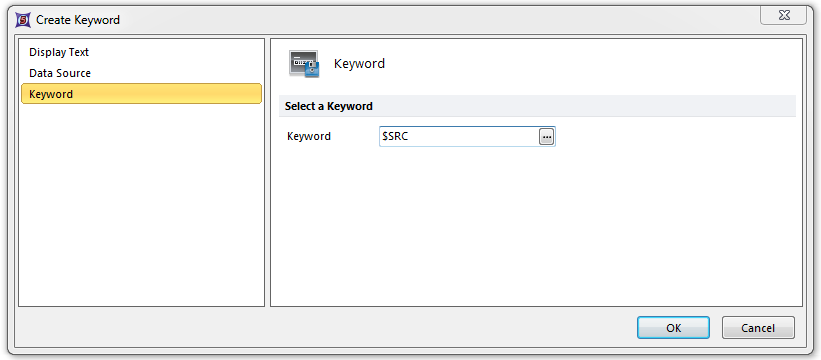

Figure T15.13  Create Keyword Dialog -- Keyword Category

Figure T15.13  Create Keyword Dialog -- Keyword Category



或者，请点击省略号图标，如图T15.13中的光标所示。此时，Please select a keyword(请选择一个关键字)对话框将出现，如图T15.14所示。

•请向下滚动，选中$SRC，如图T15.14中的蓝色高亮所示。
•点击OK。
•请在Create Keyword(创建关键字)对话框中点击OK。

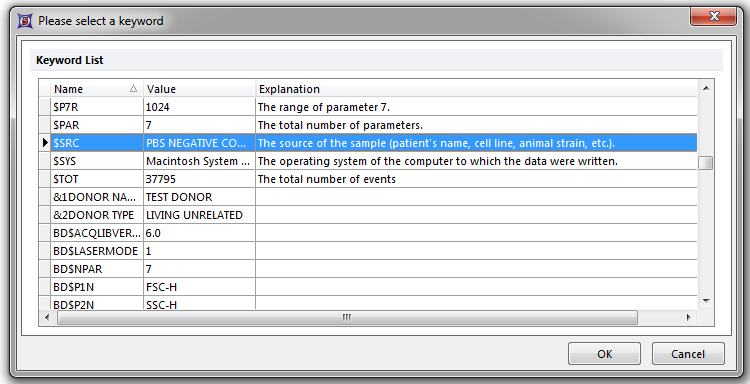

Figure T15.14  Please Select a Keyword Dialog

Figure T15.14  Please Select a Keyword Dialog



这时数据网格会进行更新，显示插入的关键字，编辑器窗口也填写了内容，如图T15.15所示。

9.请在键盘上点击ENTER键，或点击图T15.15中所示的绿色对钩图标，来接受输入的内容。

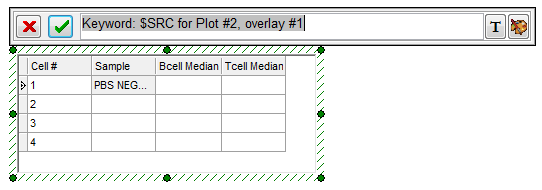

Figure T15.15  Accept Custom Data Entry

Figure T15.15  Accept Custom Data Entry



下面我们将填充"Sample"列中剩下的单元格。但这次我们将不重复以上的这些步骤，而是仅仅把相应的绘图拖到数据网格中。

10.请把光标放在"AB NEGATIVE HUMAN SERUM"的一个二维绘图上，如图T15.16中的红色高亮所示。
11.请按下鼠标左键，把绘图拖向数据网格，如图T15.16所示。
12.当绘图在Sample列上的第二个单元格上时，请松开鼠标左键，如图T15.16中的光标所示。

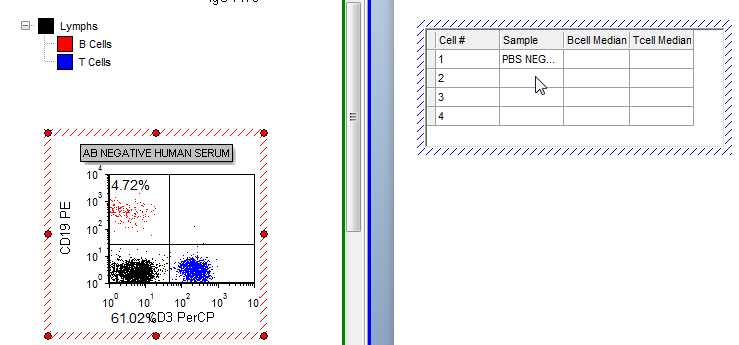

Figre T15.16  Dragging and Dropping the AB NEGATIVE HUMAN SERUM Plot onto the Data Grid

Figre T15.16  Dragging and Dropping the AB NEGATIVE HUMAN SERUM Plot onto the Data Grid



此时，Paste Special(选择性粘贴)对话框将出现，如图T15.17所示。

13.请选择Keyword token(关键字标记)，如图T15.17中的蓝色高亮所示。
14.点击OK。

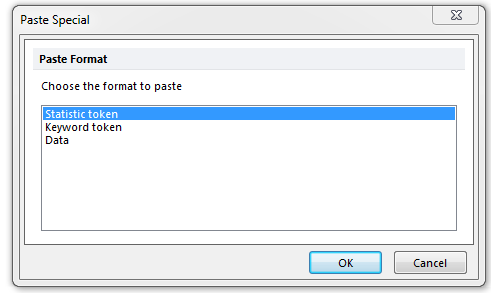

Figure T15.17  Paste Special Dialog

Figure T15.17  Paste Special Dialog



此时，Edit Keyword(编辑关键字)对话框将出现，类似于Create Keyword(创建关键字)对话框中的Keyword(关键字)项目类别，如上图T15.13所示。

15.请在Select a keyword(选择一关键字)文本字段中输入“$SRC”。
16.点击OK。

注意：把绘图拖到版面上接受标记的地方是一个快捷的创建标记的方法，因为用户不必再像上面第5步中那样手动地选择数据源。

这时，Sample列中的第二个单元格会相应地更新，显示针对AB NEGATIVE HUMAN SERUM绘图的关键字。我们现在将填充Sample列中其它的单元格。

17.请重复第10－16步骤，使用POSITIVE SERUM绘图来填充Sample列的第三个单元格。

对于Sample列中的最后一个单元格，我们将手动地来输入样本信息，以演示如何使用数据网格编辑器。

18.请点击Sample列中的第四个单元格，如图T15.18中的蓝色高亮所示。

这时，在数据网格顶部会出现自定义数据编辑器，如图T15.18所示。

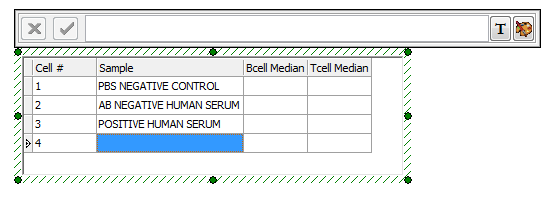

Figure T15.18  Selecting a Cell in the Data Grid

Figure T15.18  Selecting a Cell in the Data Grid



19.请输入"PATIENT SERUM(病人血清)"。

一旦您开始输入文本，文本就会自动出现在自定义数据编辑器中，如图T15.19所示。同时也请注意，图T15.19中的绿色接受图标以及红色的删除图标现在也都可用了。我们现在将接受在编辑器中输入的信息。

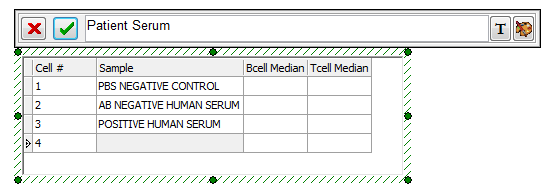

Figure T15.19  Manual Entry of Data in the Data Grid Editor

Figure T15.19  Manual Entry of Data in the Data Grid Editor



20.请点击键盘上的ENTER键，或编辑器中的接受图标。

或者，请点击自定义数据网格外的任何地方，接受在自定义数据编辑器中的输入。如果不保存在编辑器中输入的数据，请选择删除图标，或者点击键盘上的Esc键，所做的修改便会被取消。

现在，数据网格中的Sample列就被填写好了，如图T15.20所示。

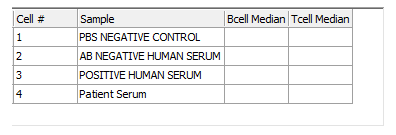

Figure T15.20  Sample Column Completed

Figure T15.20  Sample Column Completed



我们现在将在"Bcell Median"和"Tcell Median"列中插入标记统计。因为这些中间值已经在柱状图中作为标记显示，我们现在仅需把它们复制粘贴到"Bcell Median"列和"Tcell Median"列中的单元格即可。



21.请把光标放在PBS NEGATIVE CONTROL柱状图(版面中的红色绘图)中、B细胞中间值标记的开始位置。
22.请选中B-细胞中间值标记。当文本变为白色时(如图T15.21所示)，说明它被选中。



Figure T15.21  Token Value Selected

Figure T15.21  Token Value Selected



23.使用键盘上的CTRL+C键来复制文本。

或者，在第21步之后，可用弹出菜单来复制B-细胞中间值标记。

•请右键点击，调出弹出菜单。
•从弹出菜单中选择Copy(复制)，如图T15.22中的高亮显示和光标所指。

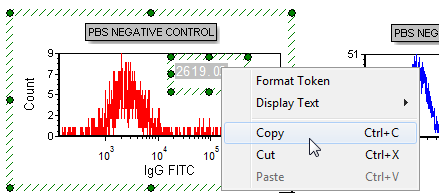

Figure T15.22  Copying a Token Using the Pop-up Menu

Figure T15.22  Copying a Token Using the Pop-up Menu



我们现在将把B-细胞中间值标记复制到数据网格"Bcell Median"列中的相应单元格中。

24.请在"Bcell Median"列中的第一个单元格内点击，将其选中。

这时在数据网格的顶端会出现自定义数据编辑器。

25.请点击自定义数据编辑器中的文本窗口。
26.使用键盘上的CTRL+V键来粘贴文本。
27.请点击数据网格外部任何地方，接受所做的输入。

或者，在第24步之后，可用弹出菜单粘贴标记文本。

•请在"Bcell Median"列中的第一个单元格上右键点击，调出弹出菜单。
•从弹出菜单中选择Paste Text(粘贴文本)选项。
•请点击数据网格外部任何地方，接受所做的输入。

"Bcell Median"列剩下的单元格可使用类似于第20步到第26步中的复制和粘贴的方法进行填充，这时请分别使用AB NEGATIVE HUMAN SERUM、POSTIVE SERUM以及PATIENT SERUM对应的B-细胞柱状图。数据网格中的"Tcell Median"列可以通过复制T-细胞柱状图(版面中的蓝色绘图)中的标记中间值文本来进行填充。再一次，请重复第20步到第26步，只是这次使用T-cell中间值标记即可。现在，数据网格中的所有的"Bcell Median"和"Tcell Median"列中的单元格都应该被填写好了，如图T15.23所示。

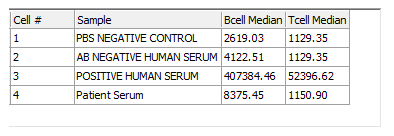

Figure T15.23  Data Grid with B- and T-Cell Median Values

Figure T15.23  Data Grid with B- and T-Cell Median Values



在下一节中，我们将在数据网格中创建和使用自定义标记。
