格式化绘图坐标轴
Contents
FCS Express有很多格式化选项，允许用户来自定义坐标轴外观。用户可以完全控制坐标轴文本、字体、颜色以及很多其它外观属性。
我们会继续使用前面使用的版面，来演示如何修改坐标轴属性。
在本例中，我们会：
| • | 对如何格式化坐标轴做一个概述。 |
| • | 修改坐标轴字体属性。 |
| • | 在绘图上添加网格线。 |
| • | 修改坐标轴标签的倾斜角度。 |
要格式化坐标轴(数字编号针对图T3.20)：
| 1. | 右击绘图，从弹出菜单选择Format(格式)选项。 |
| 2. | 点击Axis(坐标轴)项目 。 |
| 3. | 点击Y Axis(Y轴)  来设定Y轴的属性。 |
| 4. | 点击Font(字体)按钮 ，更改字体为Bold(加粗)。 |
| 5. | 按下Font(字体)对话框中的OK键，来接受字体修改。 |
| 6. | 点击Show grid lines(显示网格线)复选框， 来使网格线可视。 |
| 7. | 点击X Axis(X 轴) 来设置X轴的属性。 |
| 8. | 点击Font(字体)按钮，，更改字体为Bold(加粗)。 |
| 9. | 在Font(字体)对话框中点击OK键，来接受字体修改。 |
| 10. | 更改Angle(角度)  到10。 |
按下OK键来接受这些设置。

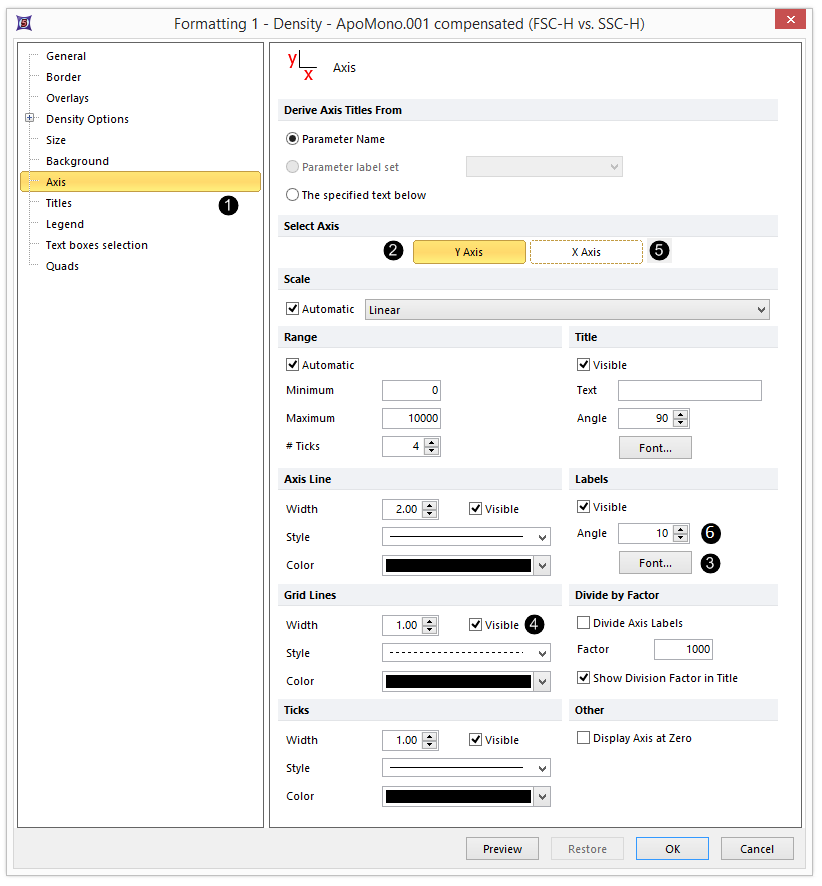

Figure T3.20 Axis Formatting
现在，绘图的坐标轴就进行了修改(图T3.21)。

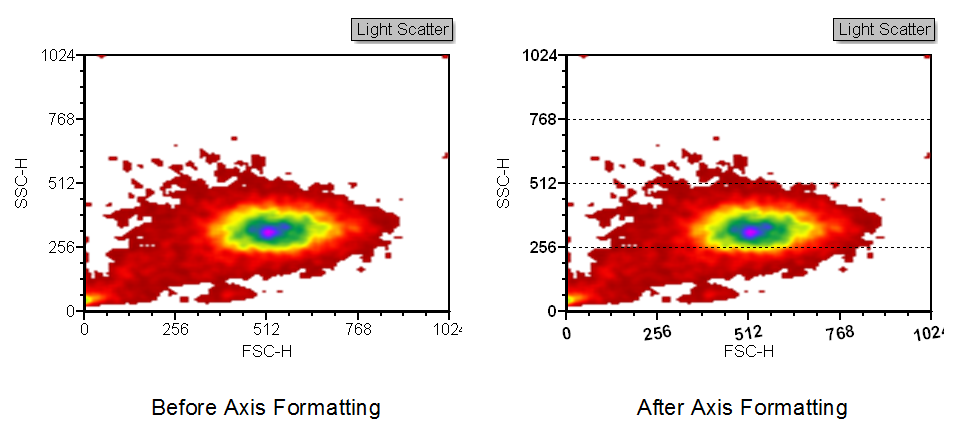

Figure T3.21 Formatting Axis Example
在下一节中，我们将格式化绘图的背景。
