格式化图例
Contents
图例在描述显示在绘图上的数据时很有用，在帮助区分绘图上多个叠加数据文件时也很有用。
在本例中，我们会：
| • | 学习如何在柱状图上添加一个叠加图层。 |
| • | 对如何格式化图例做一个概述。 |
| • | 修改图例的字体。 |
| • | 修改图例的位置。 |
要格式化图例，首先我们应创建一个带有叠加图层的柱状图。
| 1. | 请使用数据文件ApoMono.001来插入一个柱状图。如果您不知道如何插入柱状图，请参见“插入绘图”章节。 |
| 2. | 请右键点击柱状图。 |
| 3. | 从弹出菜单选择Add Overlay(添加叠加图层)选项。 |
| 4. | 选择ApoMono.002数据文件。请不要修改添加叠加图层窗口上的其它属性。 |
| 5. | 按下OK键，来添加叠加图层。 |
现在，柱状图看起来应如图T3.24所示。如果图例已经在绘图上了，那您的参数可能设置成了自动添加图例。

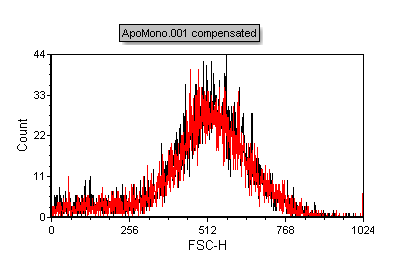

Figure T3.24 Histogram with Two Overlays
要格式化图例：
| 1. | 右击柱状图，然后从弹出菜单选择Format(格式)选项。此时，Formatting(格式化)窗口将出现(图T3.25)。 |
| 2. | 选择左边的Legend(图例)项目( )。 |
| 3. | 选中Visible(可视)复选框( )(在它没有被勾选的情况下)。 |
| 4. | 点击Font(字体)按钮( )，更改字体为Times New Roman、10pt、Bold(加粗)。 |
| 5. | 点击font(字体)对话框中的OK键，来接受所做的修改。 |
| 6. | 更改Position(位置)( )为"Top(顶端)"。 |
| 7. | 按下OK键，来接受修改。 |

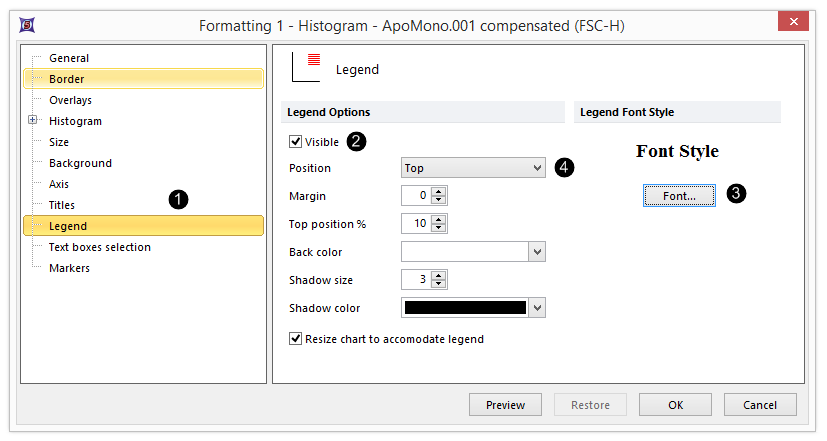

Figure T3.25 Formatting - Legend Category
现在，绘图看起来应如图T3.26所示。

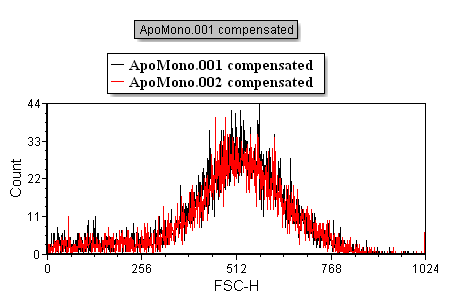

Figure T3.26 Histogram with Formatted Legend
叠加图层可以被格式化为叠摞或覆盖的样式。
