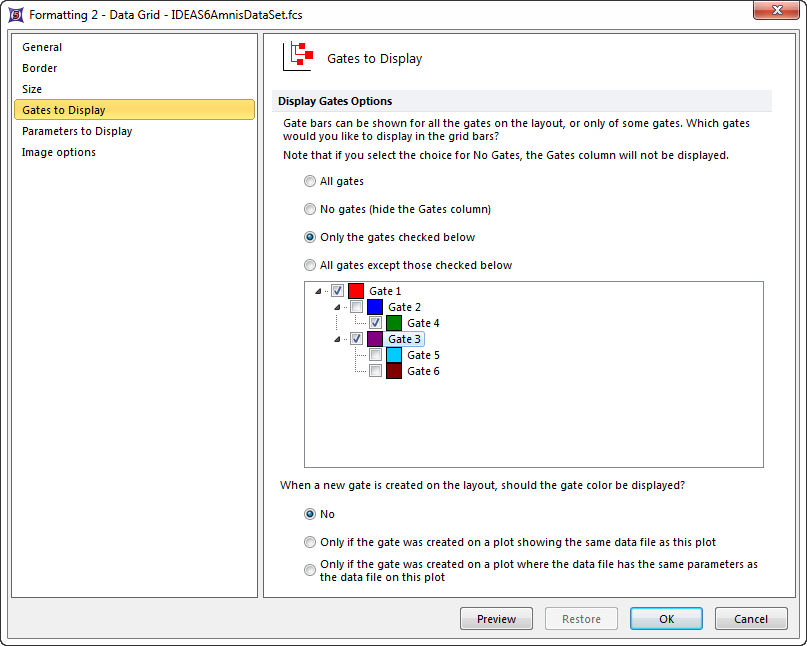

针对数据网格的Gates to Display(要显示的门)格式化选项，会决定哪个门backgating information is displayed(要显示的设门后信息)。此格式化选项不能应用于自定义数据网格。



您可以用以下两种方式对要显示的门进行编辑：









默认情况下，No Gates (hide the Gates column)(没有门(隐藏门列))选项是选定的。但是，您可以选择All gates(所有门)或者Only the gates checked below(仅下面选中的门)，然后选择你想显示颜色的那些门。另外，请选择All gates except those checked below(除了下面选中的门之外的所有门)，然后选择你不想显示颜色的那些门。



when a new gate is created on the layout(当在版面上创建一新的门时)，可选择如何显示门的颜色。通过选择when a new gate is created on the layout(当在版面上创建一新的门时)项目中的第二个或第三个单选按钮，如果新的门创建于显示同样数据的绘图上，或创建于显示同样参数的绘图上，用户可让FCS Express在一回门控绘图上，显示门的颜色。
