门标记
Contents
门标记显示版面上和门相关的信息。要查看可用的门标记：
| 1. | 右击一文本框。 |
| 2. | 从弹出菜单选择Insert Token(插入标记)选项。 |
| 3. | 点击Insert a Token(插入一个标记)对话框中Gate(门)旁边的三角形(图1917)。 |

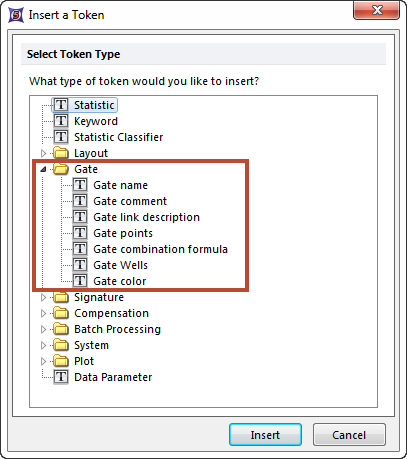

Figure 19.17 Choose a Gate Token
| 4. | 选择一个门标记，然后点击Insert(插入)按钮。或者，双击Gatetoken(门标记)。 |
在插入或编辑一门标记时，Create Gate Token(创建门标记)对话框将出现。
使用Create Gate Token(创建门标记)对话框中的Display Text(显示文本)页来选择展示于标记中的标记值(默认)、描述或用户定义的文本。
使用Gate information(门信息)页(图1918)来：

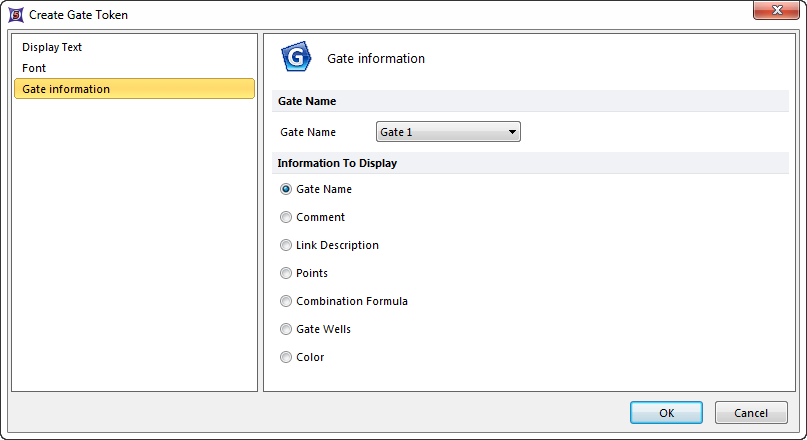

Figure 19.18 Gate Token Options
| • | 从下拉列表选择Gate Name(门名称)(标记数据所反映的Gate Name(门名称))。 |
| • | 选择以下一项Information to Display(要显示的信息)： |
| o | Gate Name(门名称) |
这是该门在创建时的用户指定的名称。该名称是整个FCS Express中该门的代称。
| o | Comment(注释) |
这是用户在从Gate View(门视图)编辑门时，指明的文本。
| o | Link Description(链接描述) |
如果门链接到一个象限或标识，这是描述该链接的信息。
| o | Points(点) |
如果该门是一个基本形状(椭圆、矩形、多边形或自由形)，而不是一个组合门，那么这是绘图上定义该基本形状的点。
| o | Combination Formula(组合公式) |
如果门是组合门，这是用来创建组合门的公式。
| o | Gate Wells(微孔门) |
如果该门是一个微孔门，这一信息告知用户该门来自哪个或者哪几个微孔。
| o | Color(颜色) |
这一标记将显示应用于该门的颜色。
