在查看流式细胞数据时，常见的操作是分析和比较细胞分组。实践操作中，便是用到包括逻辑运算符AND(与)的很多门组合。比如，你可先指定一个活细胞群，意在检测该活细胞群中淋巴细胞、单核细胞和粒性白细胞。如要这样做，首先您要定义４个门：Live cells(活细胞)、Lymphocytes(淋巴细胞)、Monocytes(单核细胞)和Granulocytes(粒细胞)门。然而，用户想要检测的子细胞群却是组合门：Live cells and Lymphocytes(活细胞门和淋巴细胞门)、Live cells and Monocytes(活细胞门和单核细胞门)和Live cells and Granulocytes(活细胞门和粒细胞门)。用逻辑组合门的方法，门列表上现在又七个门。添加附加的子集，例如T- and B-lymphocytes(T淋巴细胞和B淋巴细胞门)，会进一步增加门的数量。



有层次的门操作通过引入“父”门和“子”门的概念来帮助这一类的分析，因此在典型的门操作策略中，避免布尔运算符。一个父门可以包括一个或多个子门，父门的门操作标准会传递给子门。在我们讨论的例子中，有层次的门操作将门的数目从七减少到了四，并不必手动添加组合门公式。



版面当前的门操作层次结构列于Gate View(查看门)中。

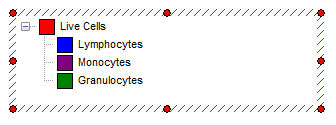

如图9所示14，展示了这个例子中这些门的有层次的门操作方法。







注意：Lymphocytes(淋巴细胞)、Granulocytes(粒细胞)和Monocytes(单核细胞)门，是Live cells(活细胞)门的子门。这意味着，如果您在一绘图上使用Lymphocytes(淋巴细胞)门，该绘图实际圈中的是Live cells AND Lymphocytes(活细胞门且淋巴细胞门)中的事件。同样的情况对另外两个门也适用。



可以在任何时候改变门操作的结构，方法是在Gate View(查看门)上单击一门，然后将其拖拽到一个新的层次位置。



如果创建了一新门，同时又想要在门层级机构中为其选择一“父”门，请选择Parent Gate drop down(父门下拉)。



如果在一个已经有门的绘图上加入一个新的门，并且gate options(门选项)中的When a new gate is created, create it hierarchically(当创建一个新门时，需创建它的层级)选项被选中，该新门会成为绘图当前门的一个子门。注意：FCS Express第五版中，该选项是默认被选中的。
