柱状图标识
Contents
Markers(标识)选项允许用户控制柱状图标识的格式。
您可用以下两种方式编辑标识：
| • | 选择柱状图，使用Format (格式)→1DOptions(一维选项)→Markers(标识)命令。 |
| • | 右键点击柱状图，从弹出菜单选择Format (格式)，然后选择Markers(标识)分类(图８68)。 |

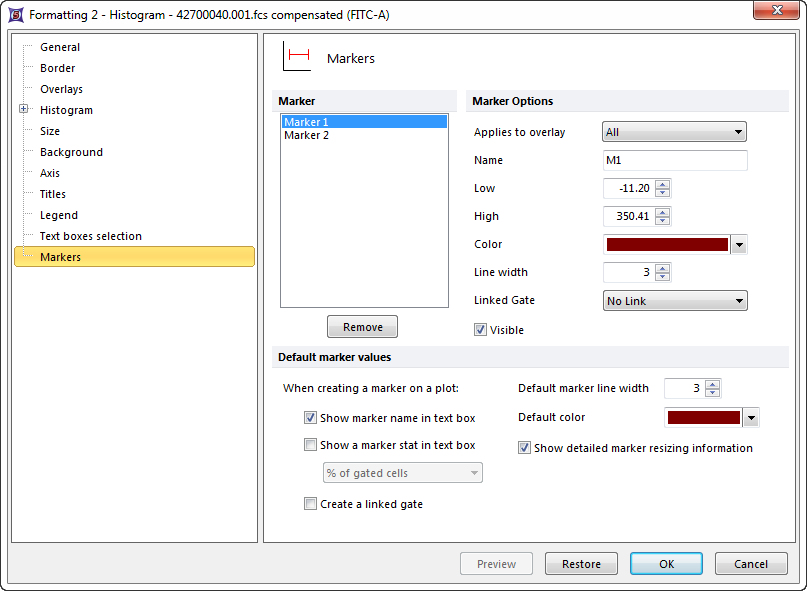

Figure 8.69 Formatting Markers Dialog
在对话框中，该柱状图上所有标识会出现在Marker(标识)列表框中。可用Microsoft Windows里的技巧来选择一个或多个标识，例如Shift＋点击、Ctrl＋点击。右边的属性针对当前选择的标识。如果选中多个标识，且它们的某个属性值不一样，该属性的内容将显现为空白。如果某属性值不是空白，表明这些选择的标识有相同的属性值。改变一选项会应用于所有选中的标识。比如，如果选择三个标识，然后改变Color(颜色)设置，三个标识的颜色设置都会被修改。要移除一标识，将其选上，然后按下Remove(删除)按钮。
标识的属性解释于下表。
选项 |
解释 |
|---|---|
Applies to overlay(应用于数据层) |
选择把标识应用于哪个数据层。统计操作会针对应用标识的那个数据层进行计算。 |
Name(名字) |
当标识名标记被选中时，标识的名称就将出现在一绘图上的文本框中。 |
Low(低通道) |
标识的低通道边界。 |
High(高通道) |
标识的高通道边界。 |
Color(颜色) |
绘制标识用的颜色。 |
Line width(线条宽度) |
标识的线条宽度。 |
Linked Gate(链接门) |
标识链接的门。要移除标识和门的链接，请选择No Link(无链接)。 |
Visible(可视) |
可以在不删除标识的情况下将其隐藏。从列表中选择标识，然后不选Visible(可视)。如果选中Visible(可视)，又可再次显现该标识。 |
Default marker values(默认标识值) |
用户创建一标识时，可选择是否在一文本框中显示标识名和/或统计数据，并选择默认线条宽度和颜色。如果选中标识统计，可从下拉菜单选择显示哪种统计结果。如果Show detailed marker resizing information (显示详细标识缩放信息)被选中，标识边界会出现在标识上方，且线轴会下降进而显示缩放时标识边界的位置。如果Create a linked gate (创建一个链接门)被选中，那么在绘图中创建新标识时，一个与这一新标识链接的门将自动创建。 |
Show detailed marker resizing information (显示详细标识缩放信息) |
能够在标识的两段显示下拉先，从而显示标识在坐标轴上的位置，也显示标识的低边界值和高边界值。 |
当这一选项被选中，任何在柱状图上创建的新标识都将自动转换成链接门。但绘图上已存在的标识仍需手动链接到某一个门。 |
