为演示如何插入自定义大小的一维绘图，我们将在前一节创建的版面中插入一个一维绘图。

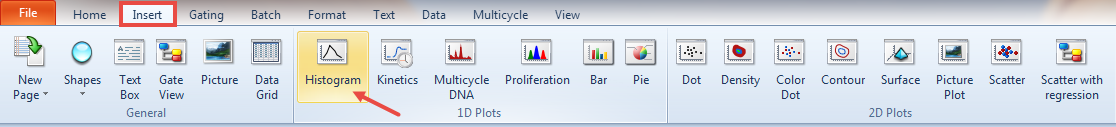

1.请选择Insert(插入)→1D Plots(一维绘图)→Histogram(柱状图)(图T2.4)。



Figure T2.4  Insert Histogram Command

Figure T2.4  Insert Histogram Command



2.请把鼠标移动到版面上你希望绘图左上角出现的地方。
3.按下鼠标左键不放。
4.移动光标，直到拖拽出的矩形大小是用户所希望的柱状图的大小为止(图T2.5)。



Figure T2.5  Insert Histogram (Step 4)

Figure T2.5  Insert Histogram (Step 4)

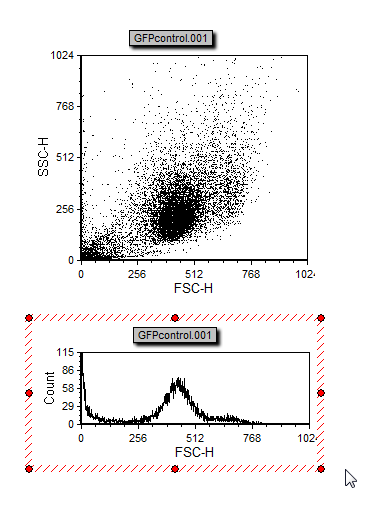

5.放开鼠标键，柱状图(带有红色边框)会插入到矩形边框里(图 T2.6)。



Figure T2.6  Insert Histogram (Step 5)

Figure T2.6  Insert Histogram (Step 5)



请注意，插入柱状图后，系统没有提示你来选择一个文件。这是因为FCS Express在插入一新绘图时会使用最近使用过的数据文件。只有当没有文件打开时，或用户在FCS Express User Options(FCS Express用户选项)上选中了When creating a new plot, always display the selection dialog(总是在创建新绘图时显示选择对话框)(将在以后介绍)，你才会被提示来选择一个数据文件。



绘图也可以通过使用Data(数据)→Save/Load(保存/导入)→Open(打开)命令插入。
