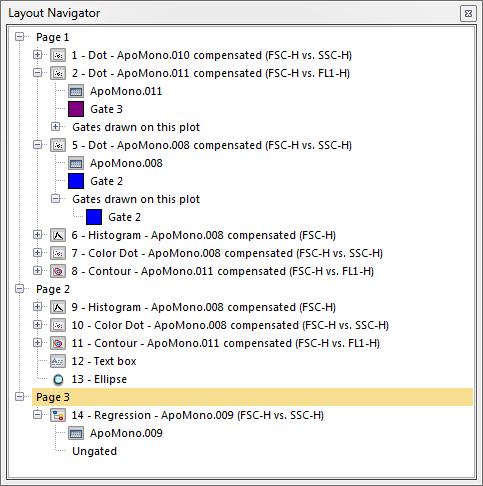

此Layout Navigator(版面导航器)通过页面的形式，显示了版面中所有对象的层级结构。在每个页面节点，绘图和其他对象会和它们的数据源一起列出(图426)。









在Layout Navigator(版面导航器)中的第一个层级是页面编号。第二个层级是页面上的对象，例如绘图、门视图、文本框和数据网格等。如果对象中包含被显示的数据集(例如，一个绘图或者数据网格)，它会表明在此数据中，是否进行了圈门。



如果在您的版面上选择一个对象，在位于Data Navigator(数据导航器)中相应的节点将被高亮显示。将鼠标光标放在停靠的 Data Navigato(数据导航器)中的一个对象上，来显示该对象的缩略图。在带有多个页面的版面中，点击Data Navigato(数据导航器)中的一个节点，会将版面页的可视性更改为到相应对象存在的页面上。



点击一个节点，来把它展开。按住鼠标不放，从节点中拖拽一个对象(例如一个绘图标题)到您的版面上，然后松开鼠标。从Layout Navigator(版面导航器)中进行拖放操作的结果，描述于下表中。
