Layout Navigator(版面导航器)是根据版面页来组织的。请注意，当前页面(也就是Page 1(第一页))被高亮显示，如图T14.7所示。在这一页下列出了该页上的所有绘图。每一个绘图下列出了文件名、应用的门以及其它信息。现在我们将探讨版面导航器的多种功能。

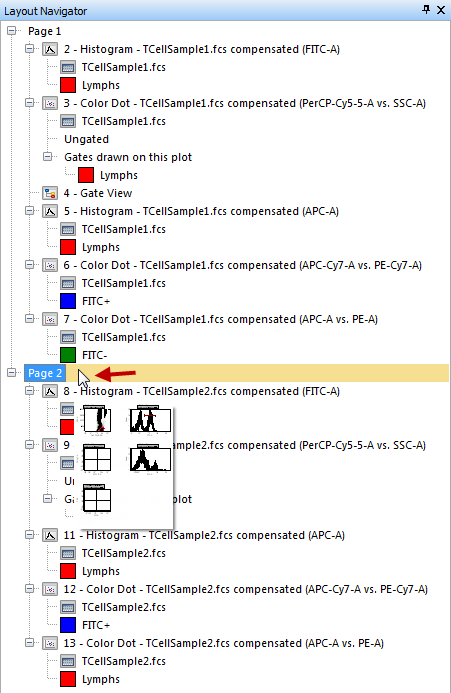

1.请把光标移到Layout Navigator(版面导航器)中的Page 2上，如图T14.7中的光标所示。

这时会显示实际版面页的一个缩略图，如图T14.7所示。这是一个快捷的查看版面上绘图的方式(特别是当该绘图处于不可视状态时)。这个缩略图功能也适用于Layout Navigator(版面导航器)上的绘图列表。当把鼠标放在Layout Navigator(版面导航器)中的绘图列表上时，会出现该绘图的缩略图。



Figure T14.7  Image of Page 2 on the Layout Navigator

Figure T14.7  Image of Page 2 on the Layout Navigator



2.点击Layout Navigator(版面导航器)中的Page 2(第二页)。

这时，版面的第2页会出现，上面有五个绘图，如图T14.8所示。这就示范了另一种改变版面上页面的方式。该页面看起来和前面在Layout Navigator(版面导航器)上显示的缩略图一样(图T14.7)。同时也请注意，现在在Layout Navigator(版面导航器)上高亮显示的是第2页，表明它是当前呈现在用户面前的页面。

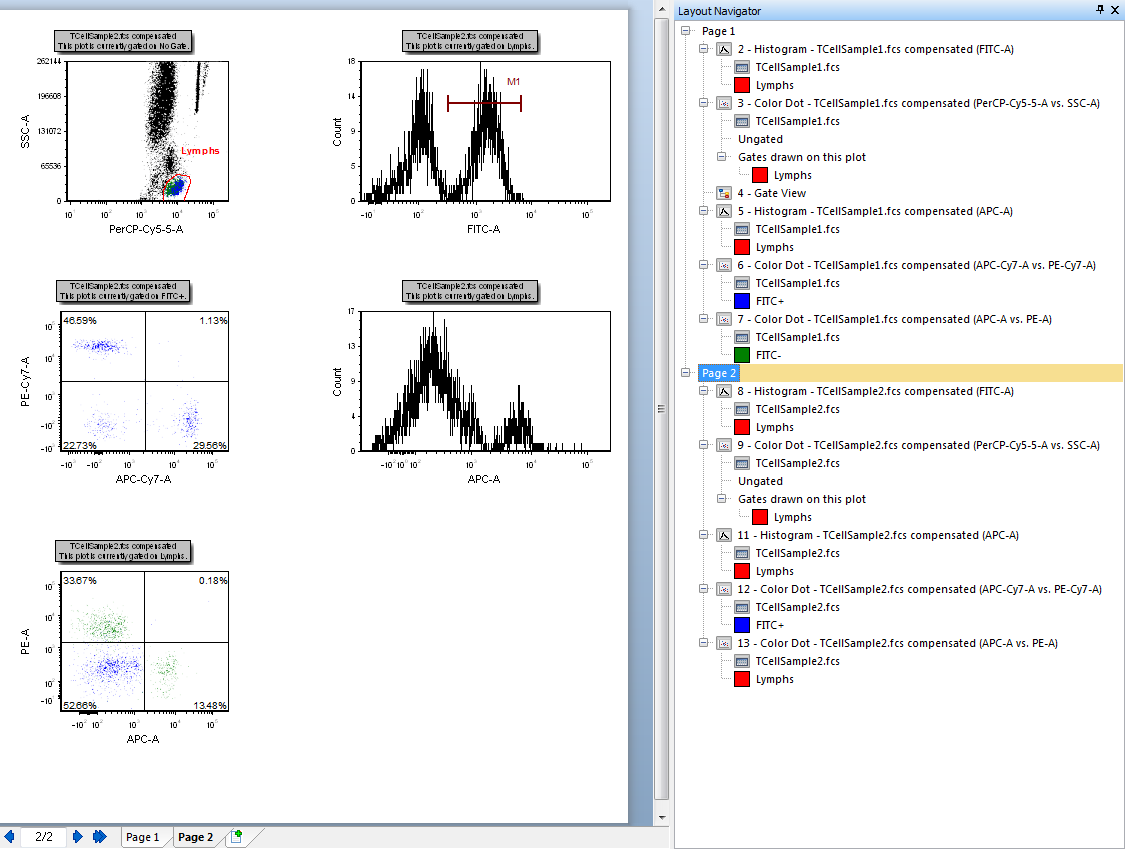

Figure T14.8  Page 2 of the Layout

Figure T14.8  Page 2 of the Layout



3.请选择TCellSample2.fcs APC-A vs PE-A彩色点状图，它位于版面的左下角(图T14.9)。

请注意，现在13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)的列表在Layout Navigator(版面导航器)上被高亮显示，如图T14.9。

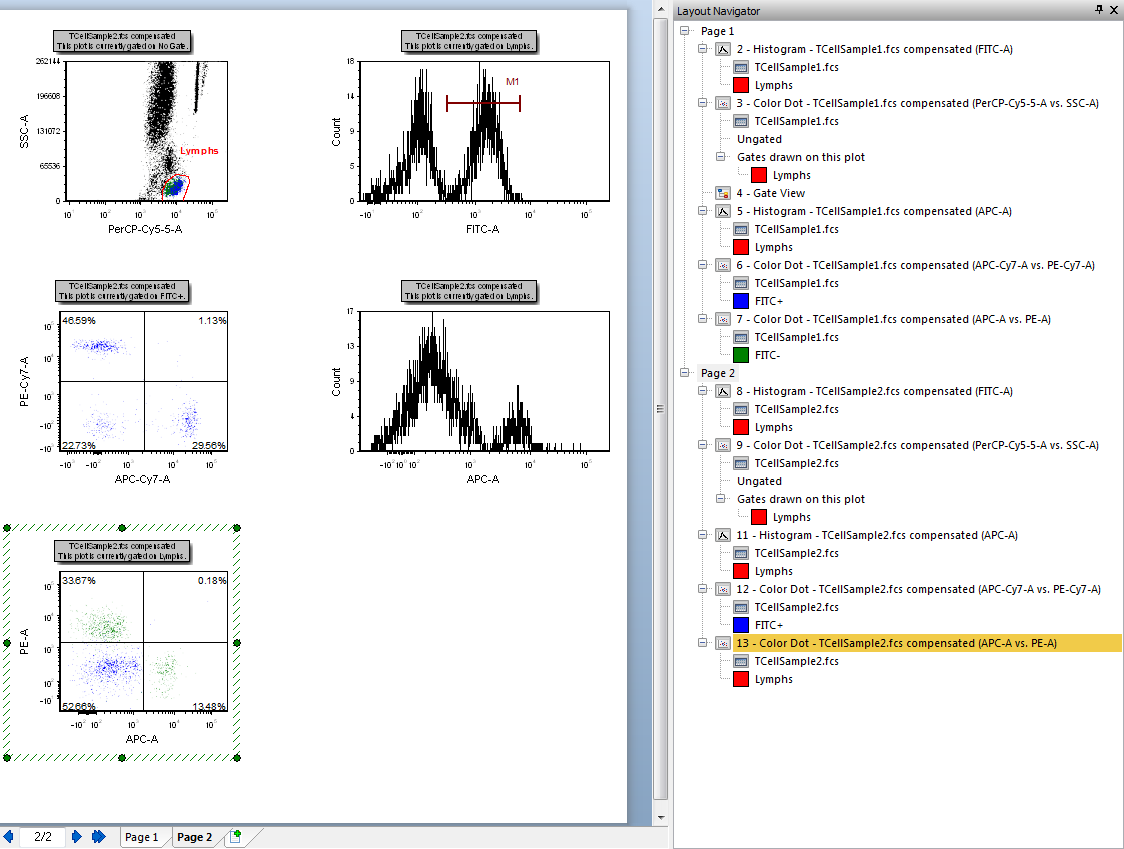

Figure T14.9  TCellSample2.fcs Color Dot plot Selected

Figure T14.9  TCellSample2.fcs Color Dot plot Selected



这一绘图是当前被圈门的绘图，使用的是Lymphs(淋巴细胞)门。现在，我们将使用Layout Navigator(版面导航器)，来将FITC-门应用到13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)上。

4.将光标放在FITC-门上，它位于Layout Navigator(版面导航器)上Page 1(第一页)的7 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)绘图下，如图T14.10所示，让其高亮显示。
5.按下鼠标左键不放。
6.把FITC-门向下拖拽到Layout Navigator(版面导航器)中Page 2(第２页)上的13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)绘图列表上。
7.当FITC-门被拖拽到13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)上时，松开鼠标，如图T14.10中的光标和蓝色高亮所示。
8.请点击Undo(撤销)，把门从柱状图上删除。



或者，您可以直接从Layout Navigator(版面导航器)中拖拽门，将其放到版面中的绘图上。

A.点击Layout Navigator(版面导航器)中的Page 2(第２页)，来将其显示在版面上。
B.将光标放在FITC-门上，它位于Layout Navigator(版面导航器)中Page 1(第一页)的7 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)绘图下，让其高亮显示为蓝色，如图T14.10所示。
C.按下鼠标左键不放。
D.拖拽FITC-门到Page 2上的13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)柱状图上。
E.当FITC-门在13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)柱状图上时，松开鼠标左键。



Figure T14.10  Dragging and Dropping the FITC- Gate onto TCellSample1.fcs Color Dot plot with the Layout Navigator

Figure T14.10  Dragging and Dropping the FITC- Gate onto TCellSample1.fcs Color Dot plot with the Layout Navigator

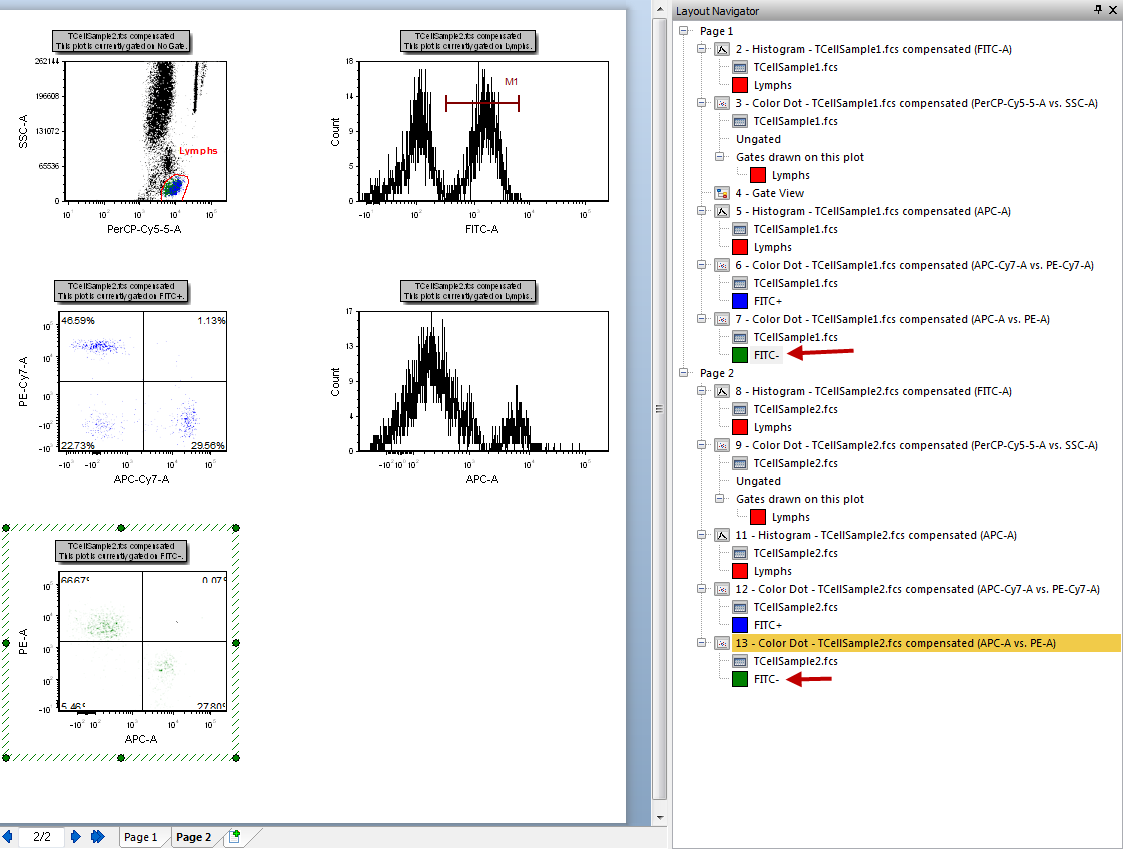

13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)柱状图现在进行了更新，来反映对FITC-门的应用，如图T14.11所示。现在，Layout Navigator(版面导航器)也进行了更新，来反映FITC-门应用到13 - Color Dot - TCellSample2.fcs compensated (APC-A vs PE-A)柱状图上了。



Figure T14.11 TCellSample2.fcs Color Dot plot Histogram with FITC- Gate

Figure T14.11 TCellSample2.fcs Color Dot plot Histogram with FITC- Gate



Layout Navigator(版面导航器)有一个强大的功能，就是可以把绘图、门以及数据从Layout Navigator(版面导航器)上直接拖到版面中。到此为止，我们演示了两种通过Layout Navigator(版面导航器)把门应用到绘图上的方法。现在，我们将使用Layout Navigator(版面导航器)，来在柱状图上添加一个叠加图层。

9.请点击Layout Navigator(版面导航器)中的Page 2(第２页)，来将其显示在版面上。

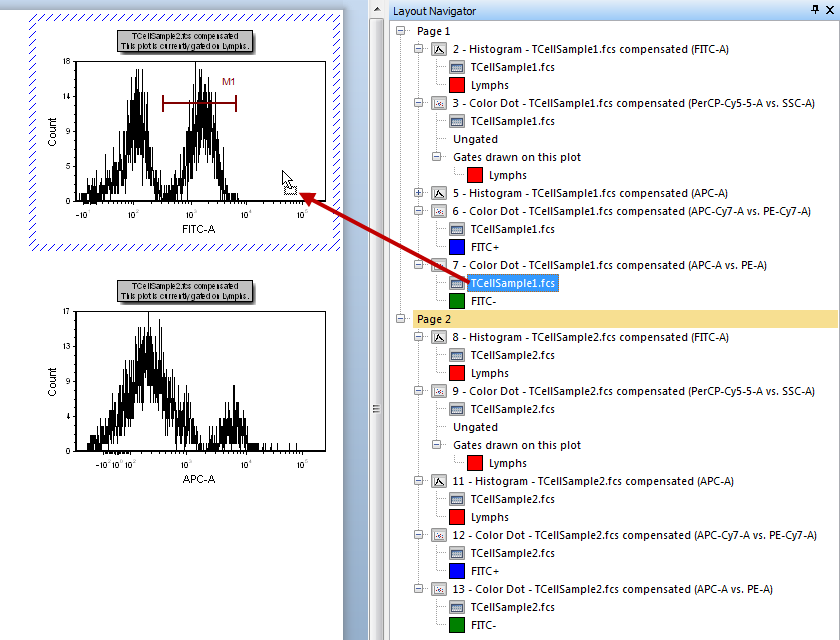

10.请把光标放在Layout Navigator(版面导航器)中Page 1(第１页)上的TCellSample1.fcs数据上(具体这一项在哪一个绘图下没有关系)，如图T14.12中的光标所示。



Figure T14.12  TCellSample1 Data Listing in the Layout Navigator

Figure T14.12  TCellSample1 Data Listing in the Layout Navigator



11.按下鼠标左键不放。
12.请不要松开鼠标，拖拽TCellSample1.fcs数据到版面上。
13.当光标在第二页的TCellSample2.fcs compensated (FITC-A) 柱状图上时，松开鼠标。



或者，您可以在Layout Navigator(版面导航器)中直接拖放数据。

A.请把光标放在Layout Navigator(版面导航器)中的TCellSample1.fcs数据上，如图T14.12中光标所示。
B.按下鼠标左键不放。
C.请继续按住鼠标不放，在Layout Navigator(版面导航器)中，把TCellSample1.fcs数据向下拖拽到8 - Histogram - TCellSample2.fcs compensated (FITC-A)绘图上。

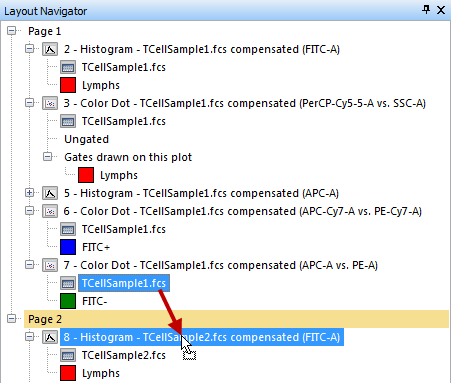

D.当光标在8 - Histogram - TCellSample2.fcs compensated (FITC-A)绘图上时，松开鼠标，如图T14.13中的光标和蓝色高亮所示。



Figure T14.13  Dragging and Dropping TCellSample1.fcs Data within the Layout Navigator

Figure T14.13  Dragging and Dropping TCellSample1.fcs Data within the Layout Navigator



此时，Select Drag and Drop Action (选择拖放操作)对话框将出现，如图T14.14所示。

14.请选择add the files to the plot as new overlays(把文件作为新的叠加图层添加到绘图中)。
15.点击OK。

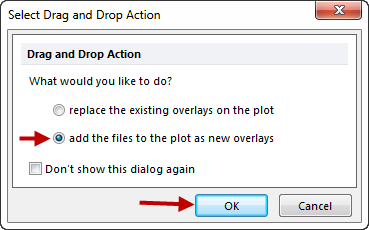

Figure T14.14  Select Drag and Drop Action Dialog

Figure T14.14  Select Drag and Drop Action Dialog



现在，8 - Histogram - TCellSample2.fcs compensated (FITC-A)绘图进行了更新，来反映TCellSample1.fcs数据相对应的叠加图层，如图T14.15所示。现在，Layout Navigator(版面导航器)也进行了更新，来显示在柱状图8 - Histogram - TCellSample2.fcs compensated (FITC-A)上有叠加图层，如图T14.15中的高亮显示。

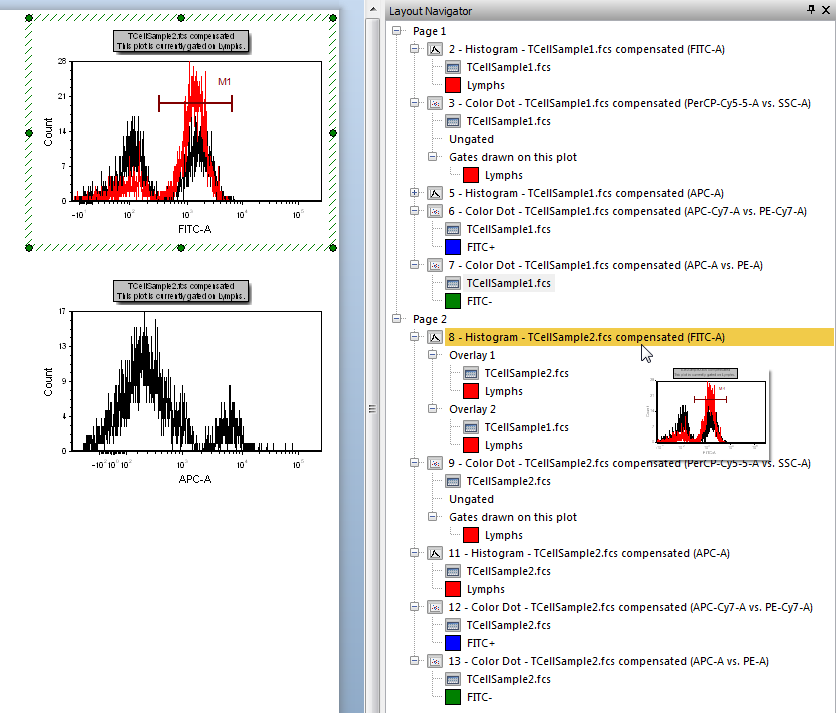

Figure T14.15 Overlay of TCellSample1.fcs and TCellSample2.fcs

Figure T14.15 Overlay of TCellSample1.fcs and TCellSample2.fcs



我们现在将取消在柱状图上添加叠加图层的操作。

16.点击Quick Access Toolbar(快捷工具栏)中的Undo(撤销)命令，来撤销所做的修改(图T14.16)。



Figure T14.16  Undo Drag and Drop

Figure T14.16  Undo Drag and Drop



此时，8 - Histogram - TCellSample2.fcs compensated (FITC-A)绘图进行了更新，来反映叠加图层的移除。



现在，我们将使用Layout Navigator(版面导航器)，来在版面的第2页上插入一个新的绘图。

17.点击Layout Navigator(版面导航器)中的Page 2(第２页)，如果当前版面不是显示的第二页的话。

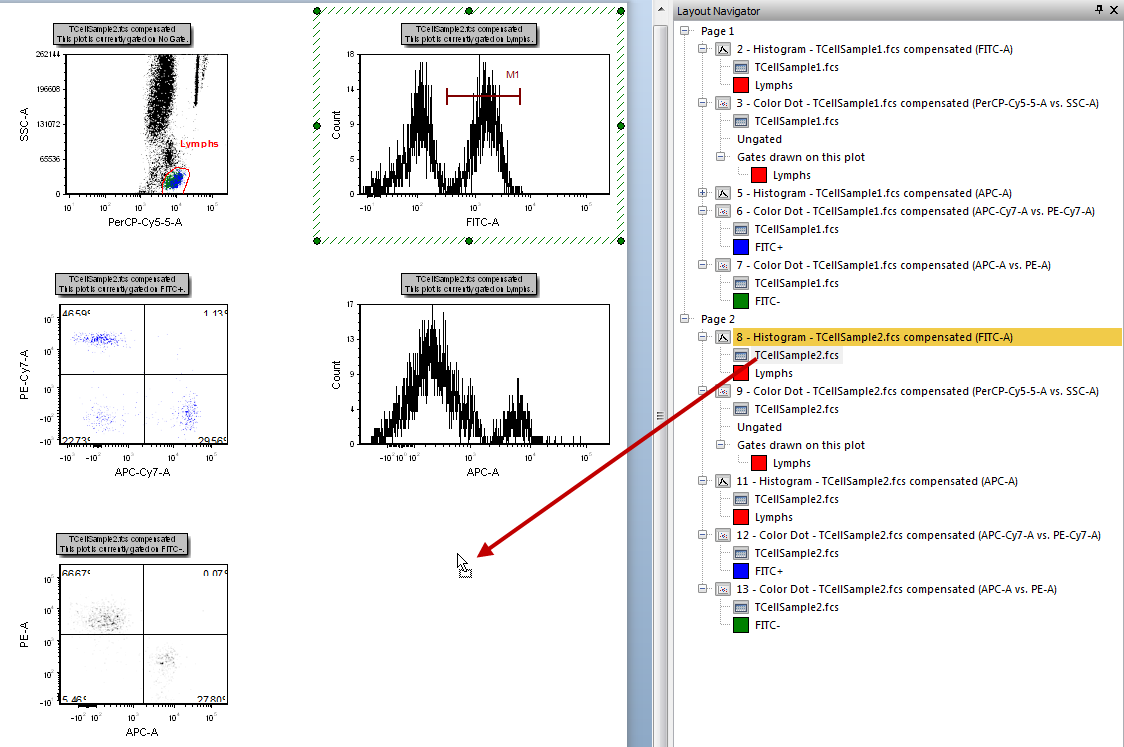

18.请把光标放在Layout Navigator(版面导航器)中的TCellSample2.fcs数据上(具体这一项在哪一个绘图下没有关系)，如图T14.17中的光标所示。
19.按下鼠标左键不放。
20.请不要松开鼠标，拖拽TCellSample2.fcs数据到版面的第二页上。
21.当光标在版面上的一处空白区域时(如图T14.17中的光标所示)，请松开鼠标。



Figure T14.17  Dragging and Dropping TCellSample2.fcs Data onto the Layout

Figure T14.17  Dragging and Dropping TCellSample2.fcs Data onto the Layout



此时，Select Plot Types... (选择绘图类型...)对话框会出现，如图T14.18所示。

22.请选择Density(密度图)作为要打开的绘图类型，来显示TCellSample2.fcs数据(图T14.18)。
23.点击OK。



Figure T14.18  Select Plot Types... Dialog

Figure T14.18  Select Plot Types... Dialog

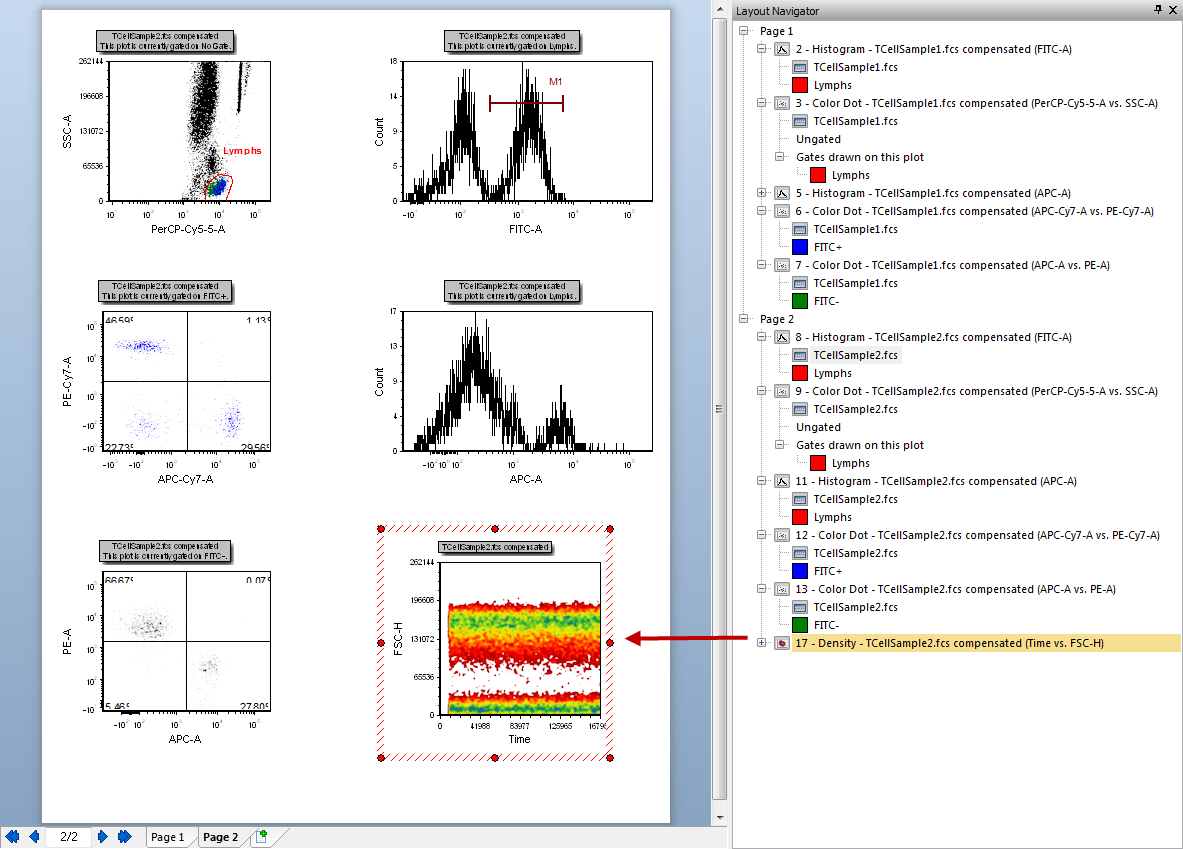

此时，TCellSample2.fcs数据相对应的密度图会出现在版面中，默认坐标轴参数为Time vs.FSC-H。此时，Layout Navigator(版面导航器)也会更新，显示在版面上的第2页插入了一个二维绘图，如图T14.19中的光标所示。



Figure T14.19  Density plot of TCellSample2.fcs with Updated Layout Navigator

Figure T14.19  Density plot of TCellSample2.fcs with Updated Layout Navigator



现在，让我们取消对这个二维绘图的插入。

24.请点击Quick Access Toolbar(快捷工具栏)中的Undo(撤销)命令，如前图T14.16所示。



现在，我们将使用Layout Navigator(版面导航器)，来把绘图从一个页面移到另一个页面。

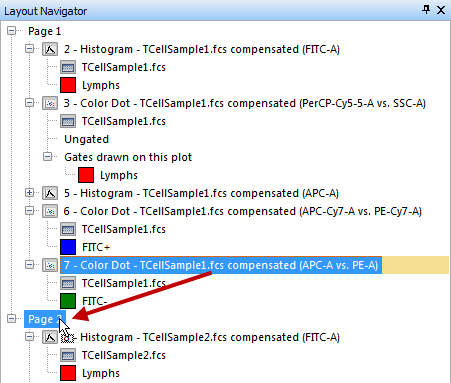

25.请把光标放在7 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)绘图上，如图T14.20中的蓝色高亮所示。
26.按下鼠标左键不放。
27.请不要松开鼠标，在Layout Navigator(版面导航器)上把这个二维绘图向下移。
28.当光标在Layout Navigator(版面导航器)中的Page 2(第２页)上时，松开鼠标，如图T14.20中的光标和蓝色高亮所示。



Figure T14.20  Moving a Plot to Page 2 in the Layout Navigator

Figure T14.20  Moving a Plot to Page 2 in the Layout Navigator



此时，版面和Layout Navigator(版面导航器)都会进行更新，来显示这个密度图的新位置。

29.点击Layout Navigator(版面导航器)中的Page 1(第１页)，如图T14.21中的黄色高亮显示。

这时，版面上会出现第1页，如图T14.21所示。注意：此时7 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)绘图消失了，因为它移动到版面的第二页相同的位置上了，被重命名为18 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)。

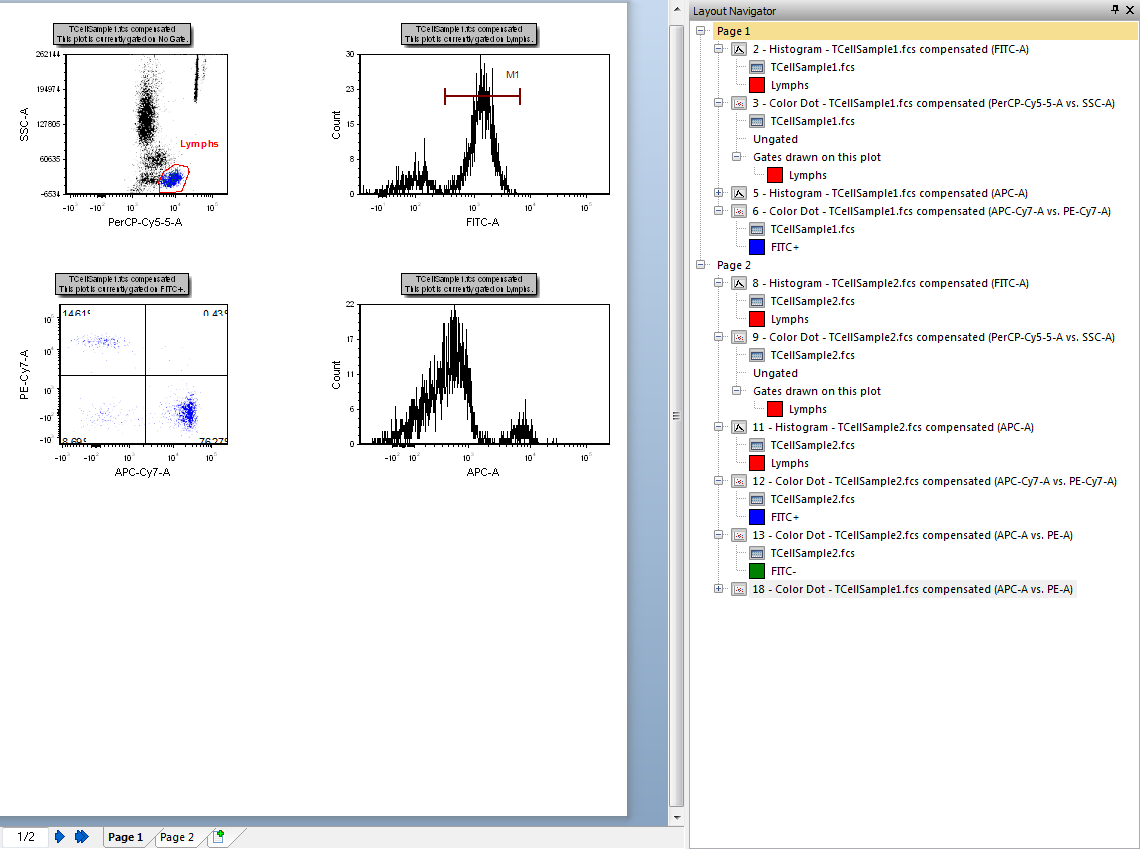

Figure T14.21  Page 1 of the Layout without the TCellSample1 2D Plot

Figure T14.21  Page 1 of the Layout without the TCellSample1 2D Plot



30.请点击Layout Navigator(版面导航器)中的Page 2(第２页)，如图T14.22中的黄色高亮所示。

此时，版面上会出现第２页，如图T14.22所示。请注意，现在18 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)绘图被添加到版面的左下角，且在Layout Navigator(版面导航器)也反映出了该绘图被添加到了第2页上。您可以移动新的绘图到版面打开的一部分上。

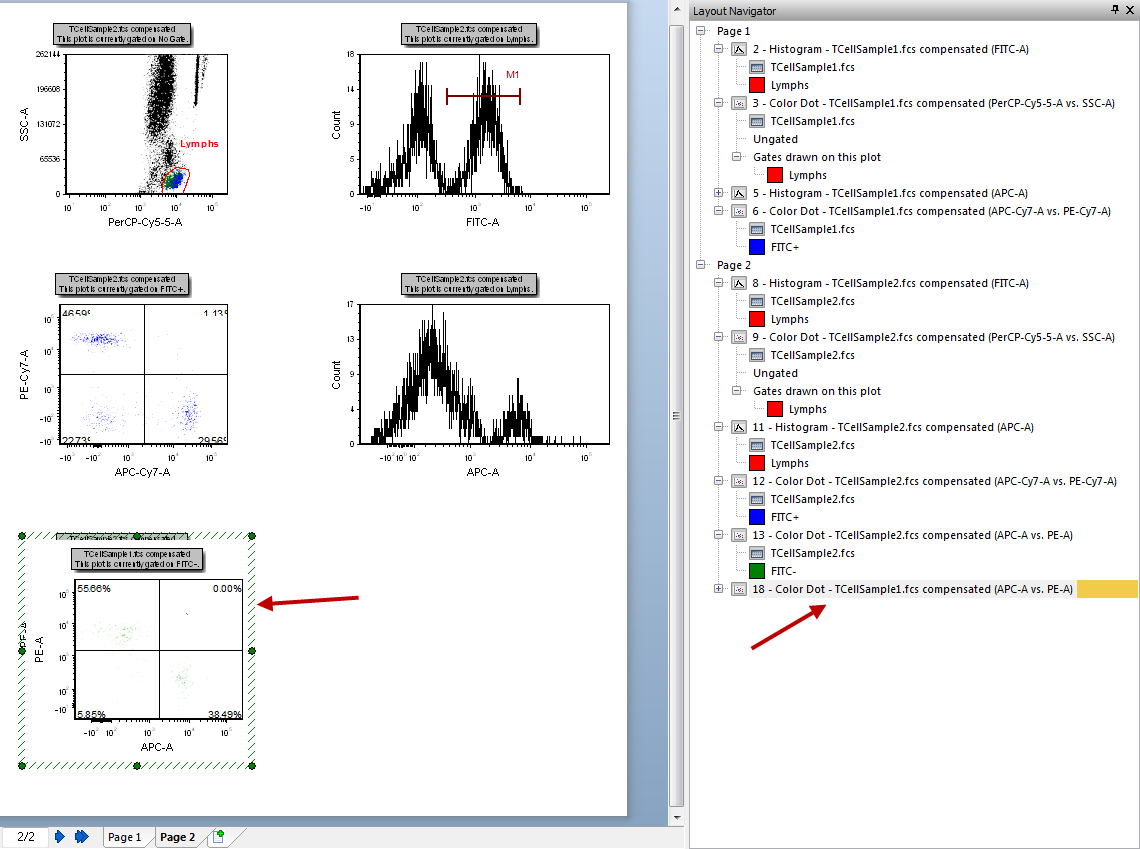

Figure T14.22  Page 2 of the Layout with the Addition of the new 2D Color Dot Plot

Figure T14.22  Page 2 of the Layout with the Addition of the new 2D Color Dot Plot



或者，在Layout Navigator(版面导航器)中把二维绘图直接拖放到版面的第2页上。

前面介绍的这些使用Layout Navigator(版面导航器)对数据、门以及绘图的操作，都涉及到了对对象进行拖放操作。但是，另一种完成以上这些操作的方法就是使用和Layout Navigator(版面导航器)上的对象对应的弹出菜单。和其他弹出菜单一样，Layout Navigator(版面导航器)的弹出菜单也是通过将光标放在Layout Navigator(版面导航器)中的项目上，然后单击右键调出的。现在，我们将使用Layout Navigator(版面导航器)上的二维绘图弹出菜单，把第2页上的二维绘图移回到第1页上。

31.请选择18 - Color Dot - TCellSample1.fcs compensated (APC-A vs PE-A)绘图，位于Layout Navigator(版面导航器)的Page 2(第２页)上。

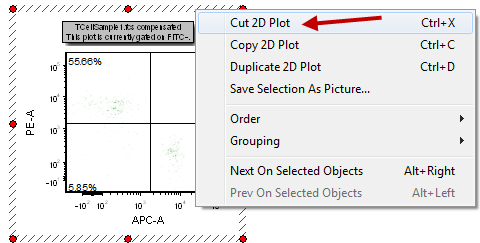

32.右键点击版面第２页的密度图，来调出弹出菜单，如图T14.23所示。
33.从弹出菜单选择Cut 2D Plot(剪切二维绘图)(图T14.23)。



Figure T14.23  Layout Navigator 2D Plot Pop-up Menu

Figure T14.23  Layout Navigator 2D Plot Pop-up Menu



这个二维绘图现在就被从第2页上剪切下来了。

34.请选择Layout Navigator(版面导航器)中的Page 1(第１页)。
35.请右键点击，调出Layout Navigator(版面导航器)弹出菜单(图T14.24)。
36.请从弹出菜单选择Paste 2D Plot(粘贴二维绘图)(图T14.24)。

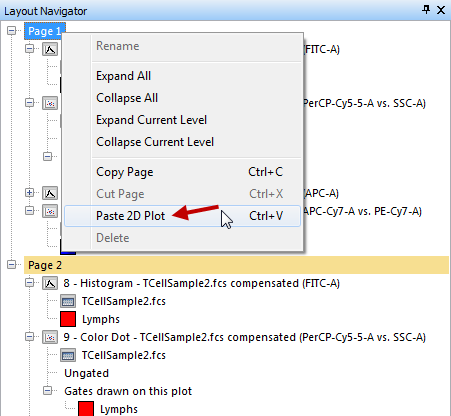

Figure T14.24  Paste 2D Plot Menu Item

Figure T14.24  Paste 2D Plot Menu Item



或者，通过第31步到第33步剪切密度图后，用户可以直接把光标放在版面中的第1页上，然后右键点击调出弹出菜单，选择Paste(粘贴)来粘贴密度图。

现在，此密度图又被粘回到了第1页上，Layout Navigator(版面导航器)也进行了相应改变，来反映这一变化。
