要高效的操作Custom Data(用户数据)，最好打开Data Navigator(数据导航器)。

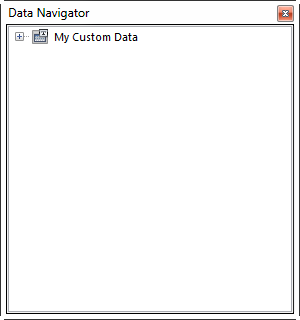

如果您已经添加了Custom Data(用户数据)，Data Navigator(数据导航器)上会有一个结点，名字是用户设置的(图 112)。





Figure 11.2  Data Navigator with Custom Data Node

Figure 11.2  Data Navigator with Custom Data Node



用户在Data Grid(数据格)中操作用户数据。要添加一Data Grids(数据网格)到版面上：



1.点选Custom Data Node(用户数据结点)，按住鼠标不放，把结点拖到版面上。此时，Select Plot Types... (选择绘图类型...)对话框会出现。
2.选中Data Grids(数据网格)(散布图和条形图也可用来以图示的方式显示Custom Data(用户数据))。
3.点击OK。此时，会出现由前边已定义好行数和列数的Data Grids(数据网格)(图 113)。





Figure 11.3  Empty Data Grid (Custom Data)

Figure 11.3  Empty Data Grid (Custom Data)







默认的列名是Cell #(细胞#)、A、B、C、D等等。此Cell #(细胞#)是固定的(不可重命名，但可通过在Format(格式)→General(常规)中，取消对Show the cell number(显示细胞编)复选框的选择，来隐藏)，此行(代表用户数据的"events/cells(事件/细胞)")会自动为用户编号。剩下的列代表用户数据的参数。用户可通过以下方式对列进行重命名：



1.点击列列头(例如，A)来选择/高亮选择整个列。
2.在高亮的列上右击任何一处，然后从弹出菜单选择Rename Selected Column(为所选列重命名)选项。

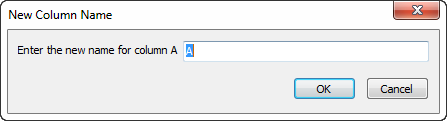

3.在Enter the new name for column(输入新的列名称)字段处，来重命名该列(图114)，然后点击OK。







Figure 11.4  New Column Name

Figure 11.4  New Column Name







要编辑一个单元格的内容：

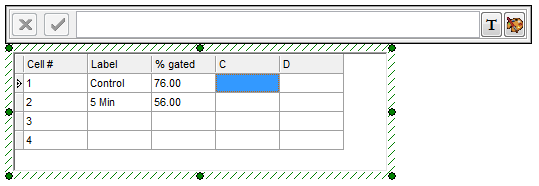

•点击任何单元格(Cell(细胞) #列以外的地方)将其选中。数据网格上会出现一编辑条(图 11.5)。





Figure 11.5  Custom Data -- Data Grid with Edit bar

Figure 11.5  Custom Data -- Data Grid with Edit bar

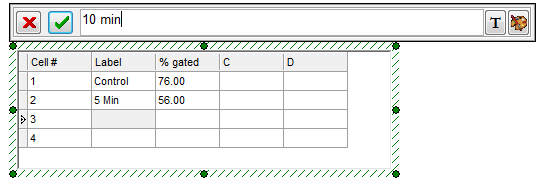

o要输入文本，请直接开始输入。光标会自动移到编辑域，输入的文本会立刻显示。或者，点击编辑域，即可输入(图 116)。





Figure 11.6  Custom Data -- Entering Text

Figure 11.6  Custom Data -- Entering Text

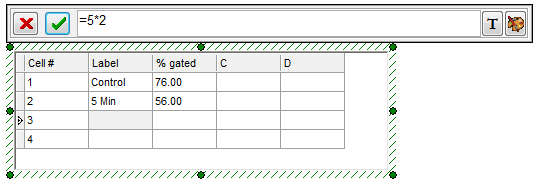

o要输入一数学公式，请输入'=' ，然后是公式(图 117)。





Figure 11.7  Custom Data -- Entering a Formula

Figure 11.7  Custom Data -- Entering a Formula

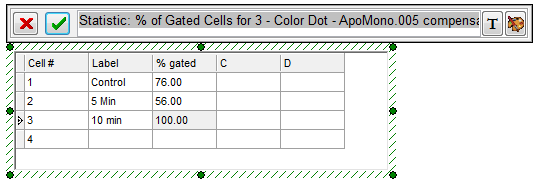

o要插入一统计或者自定义标记，请点击T Button按钮，然后选择一个标记，像在文本框中插入标记一样，来讲标记插入(图 118)。





Figure 11.8  Custom Data -- Inserting a Statistic Token

Figure 11.8  Custom Data -- Inserting a Statistic Token





o要接受编辑域的输入，点击NewGreenCheck按钮。要取消修改，请点击Red X Button按钮。

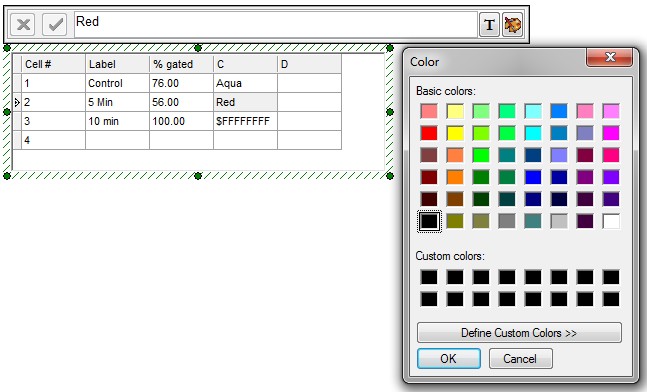

o要从Color Picker(颜色选择器)，插入一颜色名称或者编码，请点击colorpickericon按钮(图 119)。此时，颜色名称或颜色编码就将出现在数据网格中。
Figure 11.9 - Using the Color Picker to add color names and codes to the Data Grid.

Figure 11.9 - Using the Color Picker to add color names and codes to the Data Grid.
