可从Custom Data Grids(自定义数据网格)来填充散布图。



如果版面上已存在一自定义数据网格，插入的散布图将自动用网格中的用户数据来进行填充。



如果版面上存在一个以上的数据网格，请在插入散布图前，先选择您想要的数据源。



默认设置是，将使用自定义数据网格的前两列来绘制散布图，分别作为 X-轴和Y-轴参数。



如果您不想用自定义数据网格的前两列来填充散布图，



1.请选择Format(格式)标签→Plot Options(绘图选项)→Overlays(数据层)命令(图1144)。



Fig. 11.42 Populating a Scatter Plot from Custom Data parameters

Fig. 11.42 Populating a Scatter Plot from Custom Data parameters



2.从X Parameter(X参数)下拉菜单中，为X-轴选择自定义数据参数(也就是自定义数据网格的列)number1。



3.从Y Parameter(Y参数)下拉菜单中，为Y-轴选择自定义数据参数(也就是自定义数据网格的列)number2。



注意：或者点击坐标轴参数名称，按住鼠标不放，然后从参数列表中选择目标参数。



要在已存在的散布图上添加数据层，有以下两种方法：



•拖拽自定义数据网格中的数据到散布图上。
•拖拽另一个散布图到接受的散布图上。
•请右键点击散布图。
1.从弹出菜单选择Add overlay(增加数据层)选项。
2.在Select a Data File Dialog(选择一数据文件对话框)中的Active Files(激活文件)标签中选择数据源 (图 1145)。
3.点击Open(打开)。
4.在add overlays(添加数据层)对话框中为新数据层选择参数。
5.点击OK(图 1146)。

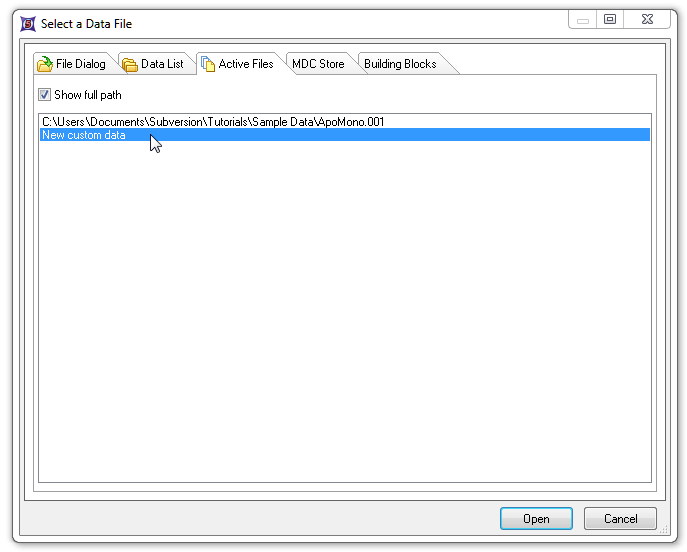

Figure 11.43 Selecting Custom Data to overlay onto an existing Scatter Plot

Figure 11.43 Selecting Custom Data to overlay onto an existing Scatter Plot

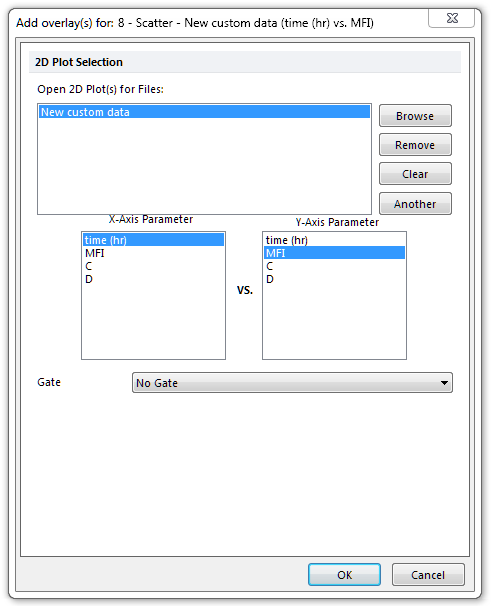

Figure 11.44 Selecting parameters to overlay onto an existing Scatter Plot

Figure 11.44 Selecting parameters to overlay onto an existing Scatter Plot
