矩形和浮动象限

在本例中，我们会：

•学习如何创建并移动矩形象限。
•学习如何创建和移动浮动象限。



要创建和移动矩形象限：

1.请选择File(文件)标签→Open Layout(打开版面)。
2.请打开Tutorial Sample Data archive(教程样本数据库)中的QuadTut.fey版面。

该版面中有两个密度散点图。

3.请选择Gating(门操作)→Create Gates(创建门)→Quadrants(象限)命令(图T6.1)。

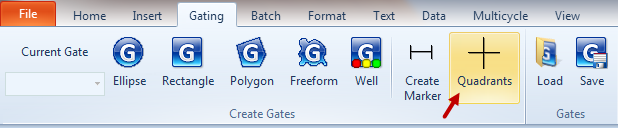

Figure T6.1  Selecting the Quadrants Command on the Gating Tab

Figure T6.1  Selecting the Quadrants Command on the Gating Tab



4.请在左侧的密度图点状图中点击。

这时一个矩形或称"标准的"象限会出现在绘图中，象限的中心在刚才鼠标点击的地方。请注意，如果象限处于选中状态，那么象限的中心有一个矩形标志，也就是象限十字交叉的地方(中心节点)(图T6.2中光标所示)。同时也注意到象限的百分比自动被放置在绘图的角落(图T6.2)。

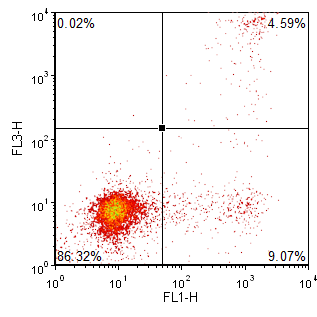

Figure T6.2  Plot with Quadrants

Figure T6.2  Plot with Quadrants



如果现在象限处于选中状态，请跳过第6步。

5.请点击象限中间的中心节点来选中象限(图T6.2)。
6.把鼠标移到象限中心的节点上；鼠标应该变成一个四向的箭头。

我们现在将移动中心节点的位置来重新定义象限。

7.当光标是四向箭头时，请点击鼠标左键。
8.按住鼠标不动，把中心节点移动到想要的位置。
9.当象限可以恰当地定义绘图中的三个细胞群时，松开鼠标。

请注意，移动中心节点后，每个象限对应的百分比会相应地变动。最后的绘图看起来应该类似于图T6.3。

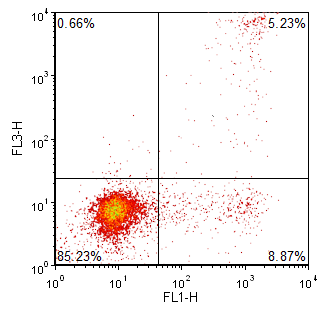

Figure T6.3  Redefined Quadrants

Figure T6.3  Redefined Quadrants



我们现在来看一下版面右边的绘图。在这一例子中，如果使用标准的矩形象限，将不能把绘图中的三个象限很明显地分开，如图T6.4所示。

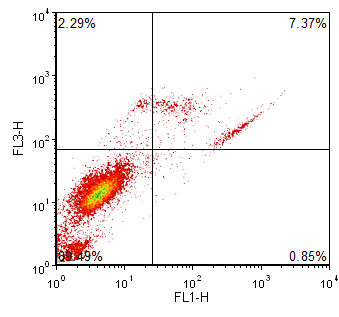

Figure T6.4  Improperly Defined Regions Using Standard Quadrants

Figure T6.4  Improperly Defined Regions Using Standard Quadrants



要克服这个问题，我们将在这个绘图上创建一个浮动象限。

1.请选择Gating(门操作)→Create Gates(创建门)→Quadrants(象限)命令(图T6.1)。
2.请在右图中部点击。

这时会出现一个标准的象限，类似于图T6.4。如果右边绘图中的象限还未被选中，请将其选中。

3.请选择Format(格式)→2D Options(二维选项)→Quadrants(象限)命令(图T6.5)。

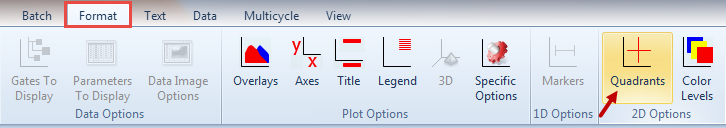

Figure T6.5  Selecting the Format Quadrants Command

Figure T6.5  Selecting the Format Quadrants Command



此时，Formatting Quadrants(格式化象限)对话框将出现(图T6.6)。

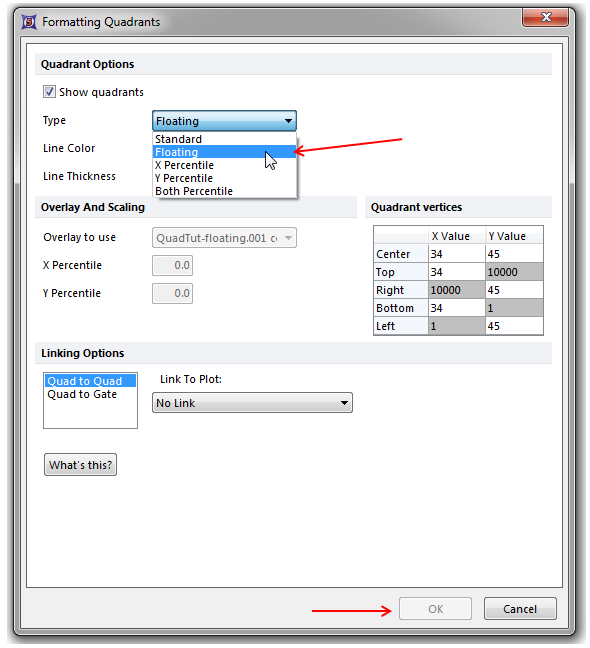

Figure T6.6  Formatting Quadrants Dialog

Figure T6.6  Formatting Quadrants Dialog



4.将象限Type(类型)从Standard(标准)更改为Floating(浮动的)如图 T6.6中的光标所示。
5.点击OK。

或者，用户可以使用和绘图相关联的弹出菜单来对象限进行格式化。

•请右键点击右侧绘图，调出相关的弹出菜单。
•从弹出菜单选择Format(格式)命令。

此时，Format(格式)对话框将出现，如图T6.7所示。

•请选择位于Format(格式)对话框左边的Quads(象限)项目类别(图T6.7)。
•将象限Type(类型)从Standard(标准)更改为Floating(浮动的)如图 T6.7中的光标所示。
•点击OK。

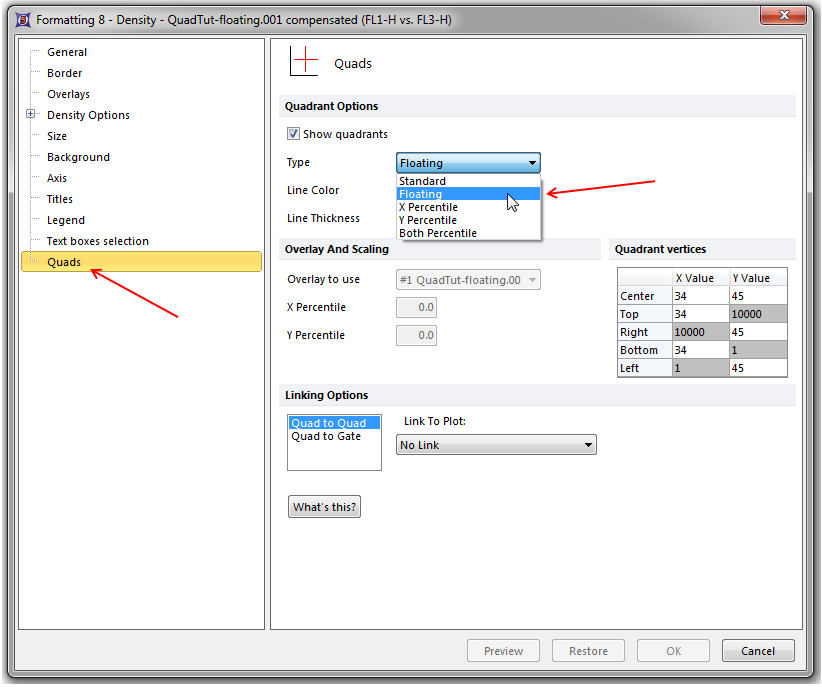

Figure T6.7  Quads Category of the Formatting Dialog

Figure T6.7  Quads Category of the Formatting Dialog



6.请点击右边绘图的象限中间节点来激活象限。

请注意，不仅在中心节点处有一个小正方形，在象限边界线的终点处也都有小的正方形，如图T6.8中的红色圆圈所示。现在，象限边界线的终点以及中心节点都是可移动的节点。

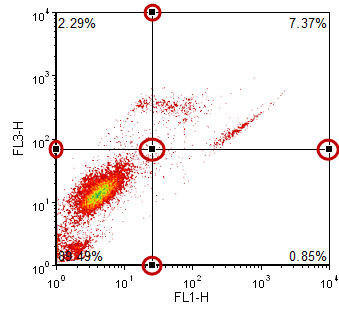

Figure T6.8  Floating Quadrant Selected for Editing

Figure T6.8  Floating Quadrant Selected for Editing



7.请把光标放在中心节点的小正方形上；光标应该会变成一个四向的箭头。
8.请按下鼠标左键，把中心节点移动到绘图上三个细胞群的中间。
9.当中心节点处于合适的位置时，松开鼠标。
10.请把光标移到象限边界线末端的小正方形上，这时光标又应该变成一个四向的箭头。
11.请按下鼠标左键，然后把象限边界线末端的正方形节点沿着轴线移动，来把三个细胞群分开。
12.当象限边界线节点移动到合适的位置后，请松开鼠标。

重复第10步到第12步，来调整象限的所有边界线节点。最后的结果应该如图T6.9所示。

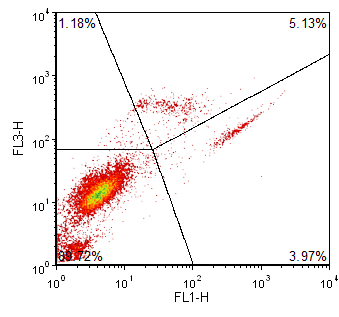

Figure T6.9  Floating Quadrants

Figure T6.9  Floating Quadrants



下一章节，我们将设置百分比象限。
