重新调整门大小

在本例中，我们会：

•重新调整一个门的大小。
•成比例地改变一个有多个顶点的门的大小。
•单独地改变有多个顶点的门中一个顶点的大小。



我们将继续使用前面用过的版面。



1.请通过点击"Whole Cells(所有细胞)"门来将其激活(图T4.17)。
2.请把光标移动到门右上角的调整大小把手上。当光标移到把手上时，光标会变成一个两向的箭头。按下鼠标左键不放。
3.移动鼠标。移动鼠标过程中，会看到门的轮廓跟着移动。
4.当把门移动到一个选定的新位置后，松开鼠标键。



注意：在调整门大小时(第1步-第3步)，您可以通过按下键盘上的Esc键来取消该操作。



使用调整大小顶点的外围设置，可将多边形门和自由形门可以成比例地缩放。



成比例地修改多边形门的大小

1.请点击多边形门的内部来将其选中。
2.把光标移动到右上方的外围调整大小把手上(如图T4.18所示)。当光标移到正确位置时，光标会变成一个两向的箭头。

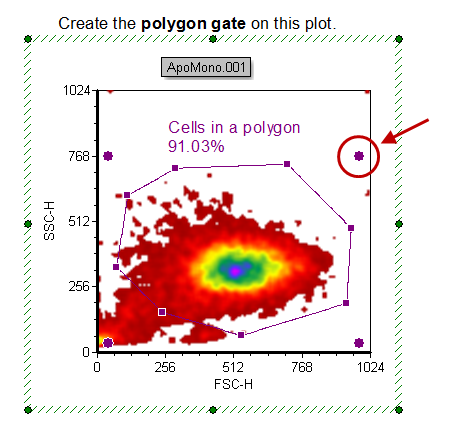

Figure T4.18  Proportional Resizing of a Polygon Gate

Figure T4.18  Proportional Resizing of a Polygon Gate



3.按下鼠标左键不放。
4.移动鼠标。移动鼠标过程中，会看到门的轮廓跟着移动。把鼠标上下移动会修改门的高度，左右移动会修改门的宽度，沿着对角线移动会改变整体大小。
5.将门的大小修改合适后，请松开鼠标。



单独修改多边形门的某一个顶点

1.请点击多边形门的内部来将其选中。
2.请把光标移动到多边形门左上角的顶点上(如图T4.19所示)。当光标移到正确位置时，光标会变成一个两向的箭头。
3.按下鼠标左键不放。
4.移动鼠标。在鼠标移动过程中，选中的这个顶点会移动，其它的顶点保持不动。
5.把顶点移动到合适的位置后(如图T4.19所示)，松开鼠标键。

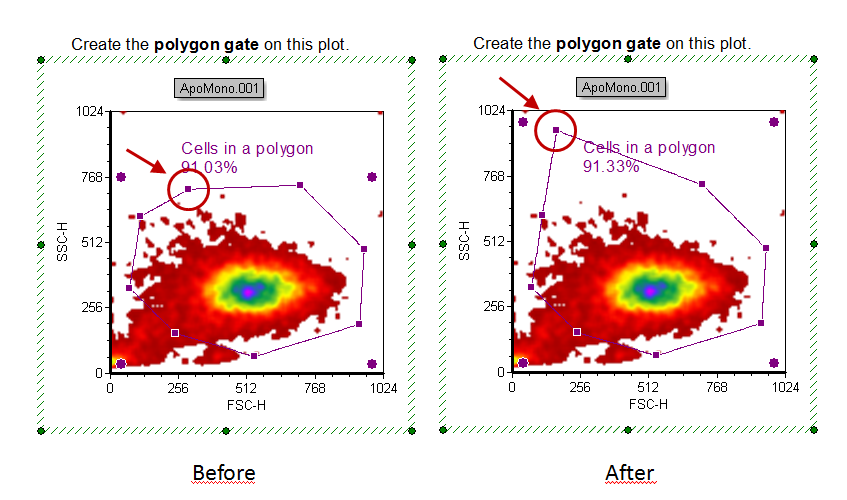

Figure T4.19  Resize a Polygon Vertex independently

Figure T4.19  Resize a Polygon Vertex independently



在下一个例子中，我们将删除一个门。
