此Format(格式)标签(图315)包含七个命令组。这些命令组会帮助您更改选中对象的一个或多个属性。

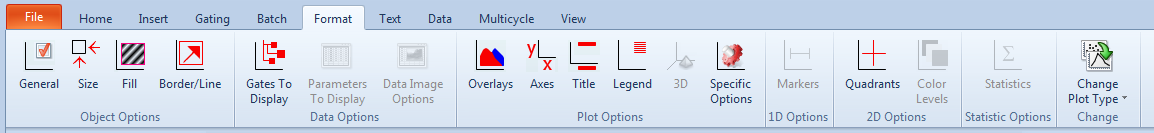

Figure 3.15  Format Tab

Figure 3.15  Format Tab



•Object Options(物件选项)：每个命令会调出一对话框，来设置对象属性。



oGeneral(一般属性)命令是用来指定或者更改对象名称的。



o使用Size(尺寸)命令，您可以更改或者缩放对象的长度和宽度。有一个锁定横纵比的选项，选中该选项，可让长度和宽度比保持不变。



o此Fill(填充)命令，是用来设置对象的背景特征(颜色、图片)、更改对象的边缘和调整框架。



o使用Border/Lines(边框/线性)命令，来设置选中对象边框的样式、颜色和线条粗细。



•Data Options(数据选项)



o使用Gates to Display(要显示的门)命令，来选择要在绘图或者数据网格中显示哪个门。



o通过Parameters to Display(要显示的参数)命令，用户可以选择在数据网格中显示哪个参数。



o通过Data Image Options(数据图片选项)命令，来控制图片在数据网格单元格中的位置。



•Plot Options(绘图选项)



o通过Overlays(数据层)命令，来设置一个数据层的特征，包括x-和y-参数、门、补偿、颜色、数据点大小和其他。



o通过Axes(坐标轴)、Title(标题)和Legend(图例)命令，来格式化和放置用于对象这些区域中的文本。



o如果你使用一柱状图或者曲面图，3D (三维)命令，将被用来格式化展示的属性，例如缩放、旋转、海拔、抵消和透视。



o通过Specific Options(特定选项)命令，来更改被选中的特定绘图的特定选项，例如绘图的分辨率和显示的事件数。



•1D Options(一维绘图)



如果已经创建好标识，Markers(标识)命令可被用来格式化单参数柱状图上标识的属性。



•2D Options(二维选项)



o使用Quadrants(象限)命令，您可以格式化一双参数绘图的象限。



o如果您使用的是二维彩色点状图(例如彩色散点图、密度图、轮廓图)，可通过Color Levels(颜色层次)命令来格式化彩色点图的属性。



•Statistic Options(统计选项)



如果统计显示在一默认统计窗口中，可通过Statistics(统计)命令来格式化统计窗口的属性。



•Change(更改)



通过Change Plot Type(更改绘图类型)命令，来更改选中绘图的类型。通过点击和Change Plot Type(更改绘图类型)相关下行箭头，你可以展开该项目来显示所有可能的绘图类型。
