要插入一个Picture Plots(图像绘图)到版面上，使用Insert(插入)标签→2D Plots(二维绘图)→Picture Plot(图片绘图)命令。

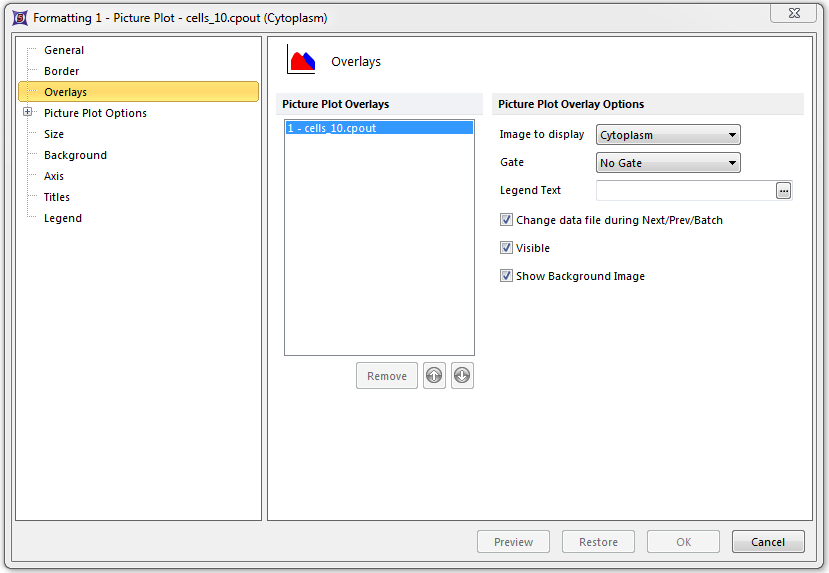

要格式化绘图，请右键点击绘图，从弹出菜单选择Format(格式)，然后选择Overlays(数据层)项目。如果需要，使用下拉列表设置Image to display(要显示的图片)，选择一个合适的门(例如，一个定义在一维绘图或者二维绘图上的门，又或者在相应热图上设置的一个门)(图2810)。另外，您可以选择Picture Plots(图像绘图)，然后使用Format(格式)标签→Plot Options(绘图选项)→Overlays(数据层)命令。

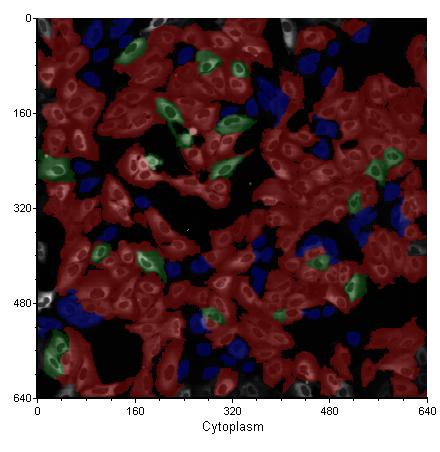

此时，Picture Plots(图像绘图)会显示用户的细胞和它们成像的位置(例如，在一个微孔门中选择的一个微孔)(图2811)。坐标轴的单位是像素，原点(0,0)在区域左上角。要修改显示的参数，点击x-轴坐标，然后从弹出列表选择一新参数。





要显示一个不同微孔中的图像，右击热图、选择编辑门、然后从子菜单选择相应门、然后选择另一个微孔。或者，您可以创建额外的微孔门，然后将其应用到使用任何方法来应用门的图像绘图上。



图像绘图可以添加后加门，就像任何其它颜色点状绘图一般。换句话说，事件(在该情况下指细胞图像)可用它们所在的门的颜色来绘制。



要植入一后加门操作：

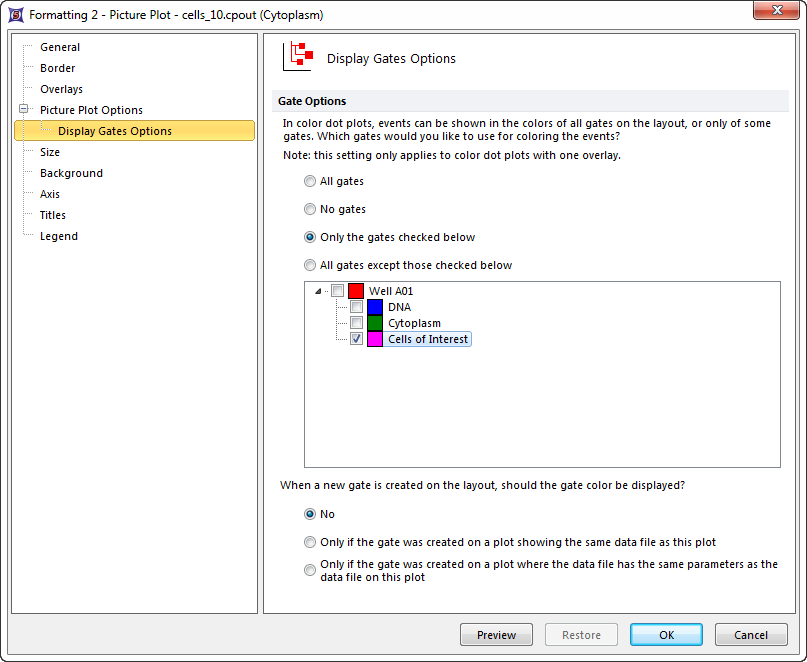

在本例中，已经将感兴趣的细胞(粉色)作为唯一的后加门选中。当你点击OK时，感兴趣的细胞将被显示为粉色(图2813)。







也可在Picture Plot(图像绘图)上为单个或一组细胞加一个门。从Gating(门操作)标签→Create Gates(创建门)命令组选择一个门形状，然后将其应用于绘图上。



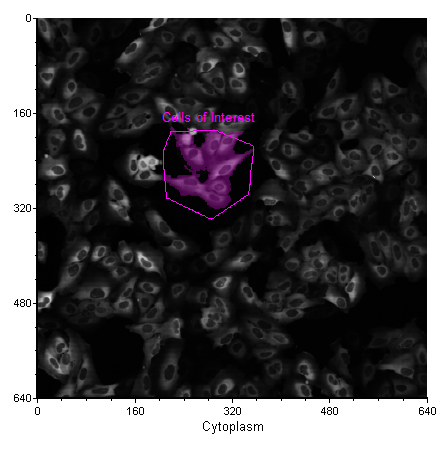

在图2814中，在Picture Plots(图像绘图)上画有一单细胞门(浅蓝色)。您可以像FCS Express中其它门那样使用该门。例如，您可以后加门一数据网格来显示您的单细胞门，或者您可以将其拖拽到一数据网格或其他绘图中。
