在绘图中加入文本框

可用以下方式在绘图中直接加入一文本框:



•点击绘图内部任何地方将其变成可编辑模式，之后选择Insert(插入)→→Text Box(文本框)命令，然后在绘图内部点击即可。



•在绘图上右击，选择Add Text Box(加入文本框)。这样一文本框就将插入到绘图边框内。



如果用户从绘图中删除了一个标识、象限或门文本，您可以通过以下操作重建删除文本。右击绘图从弹出菜单选择相应命令(Recreate Marker Text Boxes(重建标识文本框),Recreate Gate Text Boxes(重建门文本框)或者从弹出菜单重建嵌块文本框)(图 6.11).

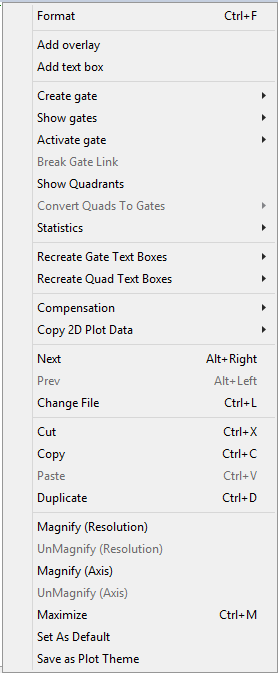

Figure 6.11 - Right-click Pop-up Menu wth Recreate Gate and Quad Text Boxes Commands

Figure 6.11 - Right-click Pop-up Menu wth Recreate Gate and Quad Text Boxes Commands
