在这一节,我们将:

•在电子表格中插入关键词和统计标记
•探索将信息输入到电子表格中的各种方法

我们将插入一个关键的标识在HLA Custom Data.fey的A列文件位于FCS Express Sample Data(FCS Express样本数据) 文件夹。关键词“$SRC”将被使用，因为它对样本有一个很好的描述。事实上，绘图标题使用的都是“$SRC”$SRC关键字，而非文件名。

1.请在"A"列最顶端的单元格里点击，如图T15.10中的蓝色高亮所示。

我们现在将在这个单元格中插入关键字。在界面的顶端中部找到Spreadsheet 键，然后点击Layout→Tokens→Insert Token。

2.点击Spreadsheet标签→Layout标签→Tokens→Insert(插入)token命令,在图 T15.10中红色箭头标记.

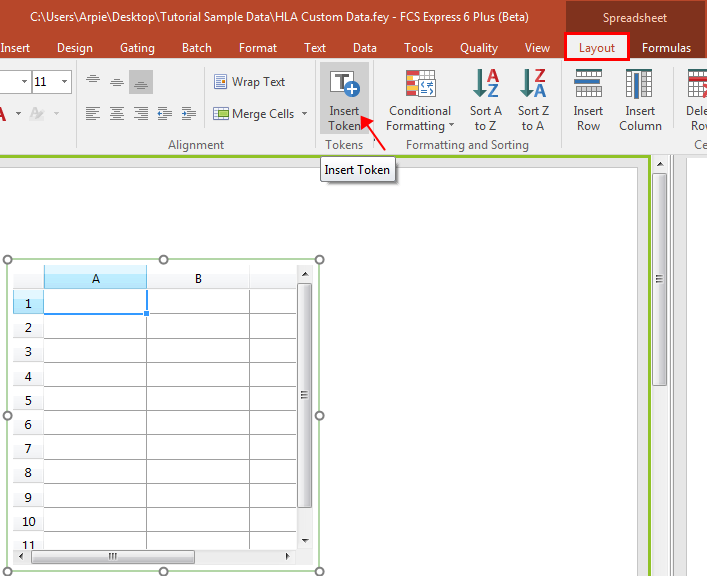

Figure T15.10  Spreadsheet with Insert Token

Figure T15.10  Spreadsheet with Insert Token

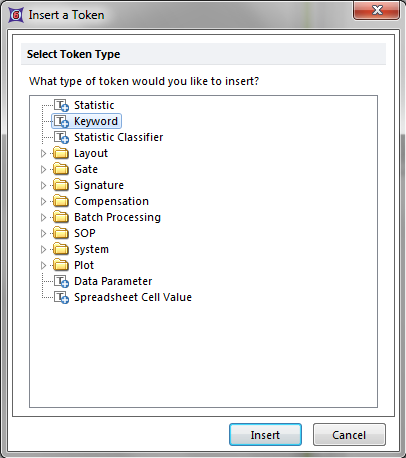

此Insert a Token对话框将出现，如图T15.11所示。

3.选择Keyword(关键字)。
4.点击Insert(插入)。



Figure T15.11  Insert a Token Dialog

Figure T15.11  Insert a Token Dialog



此Create Keyword(创建关键字)对话框将出现，显示有Data Source列表选项，如图T15.12所示。

5.请选中和数据文件XM110210-201.001 (PBS NEGATIVE CONTROL)相关的绘图，如图T15.12中的蓝色高亮所示。
6.请选择Keyword(关键字)类别,位于左侧。

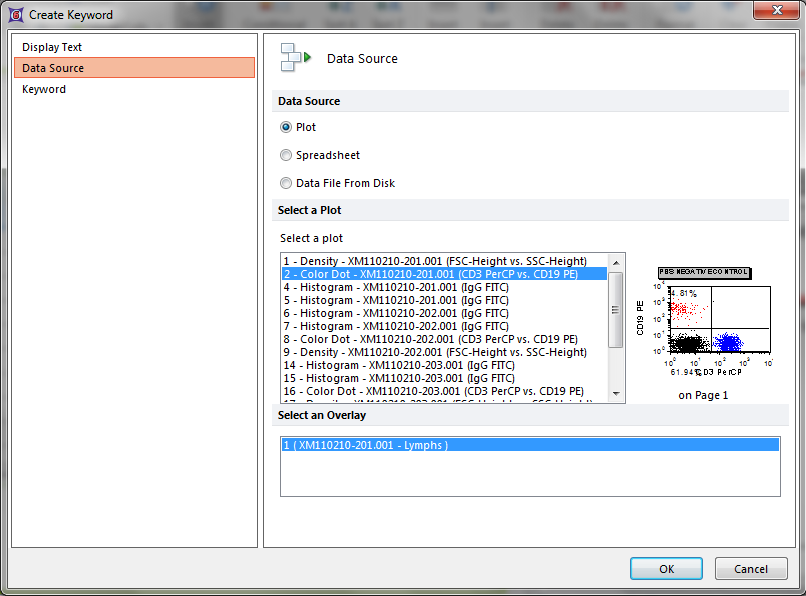

Figure T15.12  Create Keyword Dialog

Figure T15.12  Create Keyword Dialog



此Create Keyword对话框的Keyword列表选项将出现，如图T15.13所示。

7.请在Select a keyword(选择一关键字)文本字段中归类于 '$SRC'。
8.点击OK。

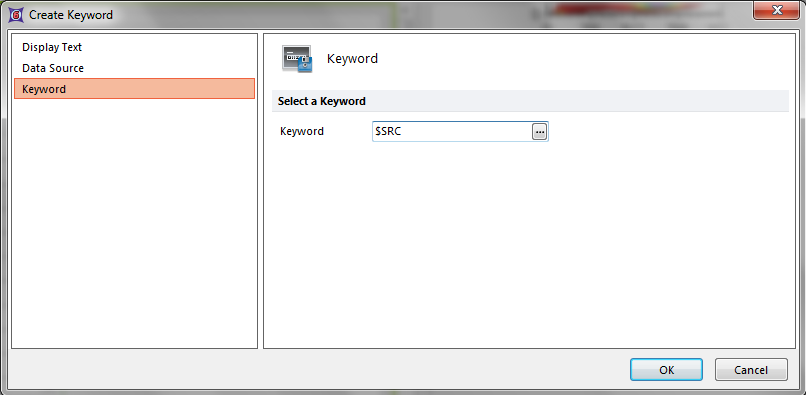

Figure T15.13  Create Keyword Dialog -- Keyword Category

Figure T15.13  Create Keyword Dialog -- Keyword Category



或者，请点击省略号图标，如图T15.13中的光标所示。此Please select a keyword(请选择一个关键字)对话框将出现，如图T15.14所示。

•请向下滚动，选中“$SRC”，如图T15.14中的蓝色高亮所示。
•点击OK。
•点击OK在Create Keyword(创建关键字)对话框。

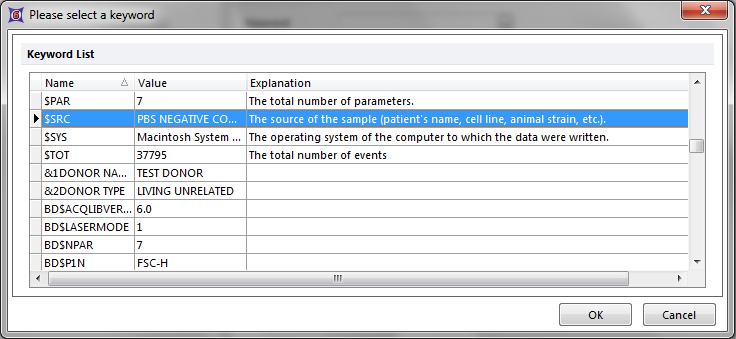

Figure T15.14  Please Select a Keyword Dialog

Figure T15.14  Please Select a Keyword Dialog



Spreadsheet更新反应在A1 单元格关键词的插入.

现在我们将填写A列其余的单元格.但这次我们将不重复以上的这些步骤，而是仅仅把相应的绘图拖到数据网格中。

10.把光标放在Page 1的 'AB HUMAN NEGATIVE SERUM ' 二维点图上，如图T15.16红色高亮所示。
11.按住拖住鼠标左键，拖曳到S品readsheet，如图 T15.16所示
12.当绘图在A列上的第二个单元格上时，请松开鼠标左键，如图T15.16中的光标所示。

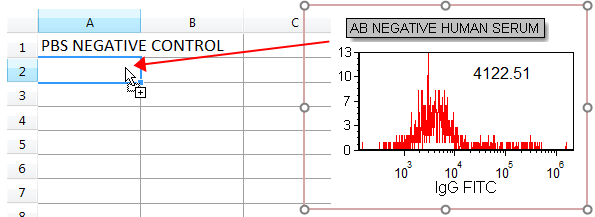

Figre T15.16  Dragging and Dropping the AB NEGATIVE HUMAN SERUM Plot onto the Spreadsheet

Figre T15.16  Dragging and Dropping the AB NEGATIVE HUMAN SERUM Plot onto the Spreadsheet

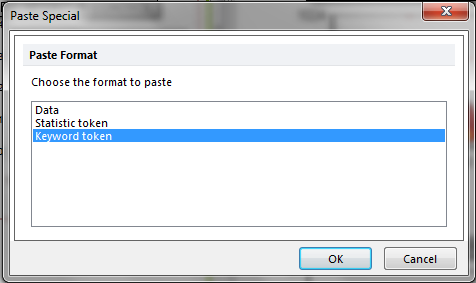

此Paste Special对话框将出现，如图T15.17所示。

13.选择Keyword token，如图T15.17中的蓝色高亮所示。
14.点击OK。



Figure T15.17  Paste Special Dialog

Figure T15.17  Paste Special Dialog



此Edit Keyword(编辑关键字)对话框将出现，类似于Create Keyword(创建关键字)对话框中的Keyword(关键字)项目类别，如上图T15.13所示。

15.请在Select a keyword(选择一关键字)文本字段处输入'$SRC'。
16.点击OK。

注意：把绘图拖到版面上接受标记的地方是一个快捷的创建标记的方法，因为用户不必再像上面第5步中那样手动地选择数据源。

这时，A列中的第二个单元格会相应地更新，显示针对AB NEGATIVE HUMAN SERUM绘图的关键字。我们现在将填充A列剩余单元格。

17.请在A列的第三个单元格重复第10－16步骤，使用第二页的POSITIVE SERUM plot

对于A列的第四个单元格我们将手动打入样本信息。

18.请输入"PATIENT SERUM"(病人血清)。

或者，你可以点击Spreadsheet之外的任意地方，确认该单元格输入的信息。如果不保存在编辑器中输入的数据，请选择删除图标，或者点击键盘上的Esc键，所做的修改便会被取消。

Spreadsheet的Sample 列现在被填入，会出现类似图T15.20一样。

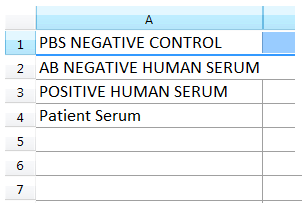

Figure T15.20  Sample Column Completed

Figure T15.20  Sample Column Completed



我们现在插入B列作为'Bcell Median'的结果，C列作为'Tcell Median' 的结果，列值为标识统计。因为这些median的值已经作为标识在柱形图中显示，我们将简单的复制和粘贴这些标识到B和C列恰当的位置。



19.请把光标放在PBS NEGATIVE CONTROL柱状图(版面中的红色绘图)中、B细胞中间值标记的开始位置。

20.选择B-Cell 标识文本。当文本变为白色时(如图T15.21所示)，说明它被选中。

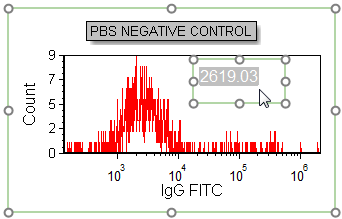

Figure T15.21  Token Value Selected

Figure T15.21  Token Value Selected



23.使用键盘上的CTRL+C键复制文本。

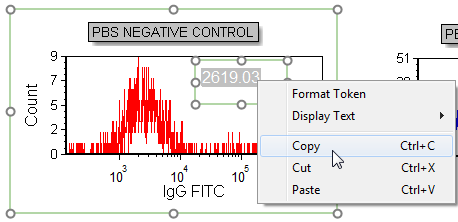

或者，在第21步之后，可用弹出菜单来复制B-细胞中间值标记。

•请右键点击，调出弹出菜单。
•选择Copy(复制)，如图T15.22中的高亮显示和光标所指。



Figure T15.22  Copying a Token Using the Pop-up Menu

Figure T15.22  Copying a Token Using the Pop-up Menu



我们将粘贴B-cell标识到 Spreadsheet B列的适当的单元格。

24.点击B列的第一个单元格选中它。
25.使用键盘上的Ctrl+V键复制文本。
26.点击Spreadsheet之外的任一处，确认输入。

或者，在第24步之后，可用弹出菜单粘贴标记文本。

•右击B列首个单元格，出现弹出菜单。
•选择Paste Text(粘贴文本)选项。
•点击Spreadsheet之外的任一处，确认输入。

B列剩下的单元格可使用类似于第20步到第26步中的复制和粘贴的方法进行填充，这时请分别使用AB NEGATIVE HUMAN SERUM、POSTIVE SERUM以及PATIENT SERUM对应的B-细胞柱状图。数据网格中的C列可以通过复制T-细胞柱状图(版面中的蓝色绘图)中的标记中间值文本来进行填充。再一次，请重复第20步到第26步，只是这次使用T-cell标识代替 B-cell标识。Spreadsheet 的B和C列所有的单元格应该被填充，类似图T15.23.所示。

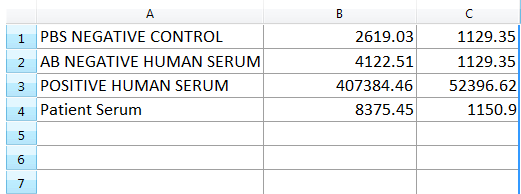

Figure T15.23  Spreadsheet with B- and T-Cell Median Values, in Column B and Column C, Respectively

Figure T15.23  Spreadsheet with B- and T-Cell Median Values, in Column B and Column C, Respectively
