数据导航器

Contents

此数据导航器可把版面中当前所有数据分层级的显示。显示在每个数据节点、用来显示数据的绘图和其他数据网格中((图4．31)。

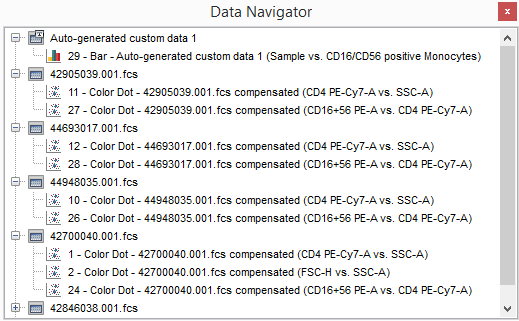

Figure 4.31 Data Navigator

在数据导航器中的第一个层级代表数据集节点。第二个层级是与数据集相关联的绘图和/或数据网格。将鼠标光标放在停靠的数据导航器窗口中的一个绘图或者数据网格上，来显示该对象的缩略图。

点击一个节点，来把它展开。按住鼠标左键不放，将对象从节点中拖拽到您的版面上，然后松开鼠标。从Data Navigator(数据导航器)中进行拖放操作的结果，描述于下表中。

FCS Express中，点图可以直接重命名，方法是在数据导航器上右击点图title→点击Rename(重命名)(图4．32)。点图名字仍可通过Format→General命令被编辑，或通过右键点击感兴趣的点图来更新名称。

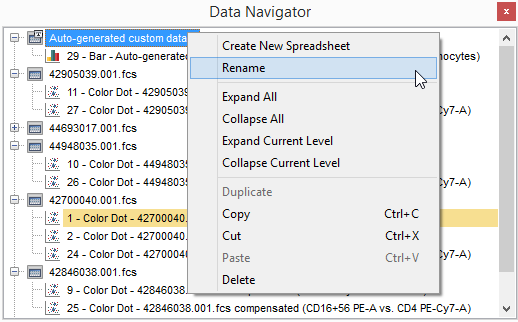

Figure 4.32 - Renaming Plot in Data Navigator

从Data Navigator(数据导航器)中进行拖放操作	功能
拖拽一个数据集到一已存在的绘图中	在绘图中添加数据。您将被提示，是取代已有的数据还是将其添加到一个新的数据层。
拖拽一数据集到版面中的空白处	调出Select Plot Types…(选择点图类型)对话框，从而应用这一数据集打开绘图。
拖拽一个对象到版面中的空白处	在新位置出打开对象。
拖拽一对象到版面中一个已存在的对象上	添加相应的数据到已存在的对象上。您将被提示是否进行选择性粘贴。
在导航器中，拖拽一个绘图到另一个绘图上	调出选择性粘贴对话框，来插入数据或者数据层。
