在FCS Express中，很多功能窗口都是可停靠的。这意味着，它们可以嵌入版面中，变成版面中更永久的设置。停靠窗口也可被固定住，从而让停靠窗口可以自动隐藏。

停靠功能可以让用户把任意导航器窗口Navigator windows (Layout, Data and Gate)，标记窗口Token windows(自定义标记、封装注释和警告)以及数据列表窗口Data List window放置在版面上，然后把这些窗口中的一个或多个"停靠"在版面页外边的一个固定位置上。我们将在本教程中探索窗口停靠的诸多强大功能。

注意：在这一章中我们会打开很多有意思的导航器，但会仅仅集中讲解停靠功能。要想更多地了解这些如何使用这些导航器，请参见本教程中的Layout Navigator(版面导航器),Data Navigator(数据导航器)和Gate Navigator(门导航器)。

在本例中，我们会：

•学习如何停靠一个窗口。
•学习如何使用众多的停靠功能。
•学习如何使用多个窗口的停靠功能。
•学习如何解除窗口停靠。



要停靠一个窗口：

1.选择File(文件)标签→Open Layout打开版面。
2.打开版面Docking.fey可在FCS Express Sample Data(FCS Express样本数据)文件夹中找到。

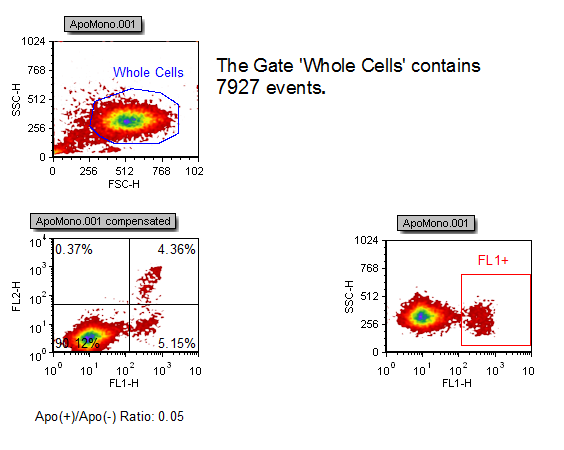

这时会出现如图T11.1所示的版面。该版面看起来很像是在"标记"教程中用到的版面。



Figure T11.1  Docking Layout

Figure T11.1  Docking Layout

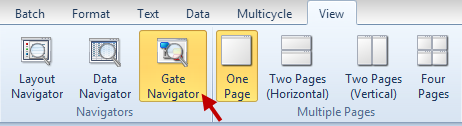

3.Select theView(视图)→Navigators(导航器)→Gate Navigator(门导航器)命令(图T11.2)。



Figure T11.2  Selecting the Gate Navigator Command

Figure T11.2  Selecting the Gate Navigator Command



此Gate Navigator(门导航器)窗口就将出现在版面中。第一次打开可停靠窗口时，它们总是处于"浮动"状态。这表明它们可以被移动到任何位置，甚至被移动到版面外边。我们现在将把Gate Navigator(门导航器)窗口停靠在版面的左侧。

4.请把鼠标放在Gate Navigator(门导航器)窗口的顶端粗线处。
5.按下鼠标左键不放。

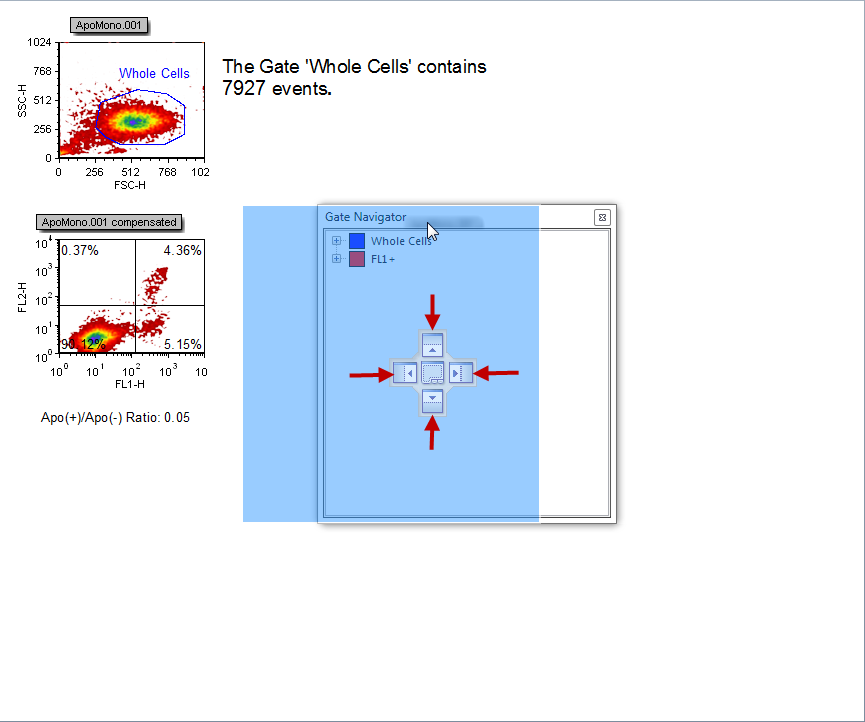

一直按着鼠标，移动Gate Navigator(门导航器)窗口。一旦你开始移动Gate Navigator(门导航器)窗口，在版面的中心会出现一个有四个向外箭头的图标，如图T11.3所示；这是停靠图标。停靠图标可以让用户为Gate Navigator(门导航器)(或者任何其它的导航器窗口)选择停靠的位置。在拖动窗口过程中，当光标移动到停靠图标上的四个箭头中的任何一个之上时，会出现一个蓝色的矩形区域，它表明窗口将被停靠在版面中的位置。但用户不可以把窗口直接停靠到版面页中，而只能把它停靠在版面页的周边。



Figure T11.3  Docking Icon in the Center of the Layout

Figure T11.3  Docking Icon in the Center of the Layout



请不要松开鼠标，拖拽Gate Navigator(门导航器)向中心的停靠图标移动。

6.移动该Gate Navigator(门导航器)到停靠图标上向右的箭头处。

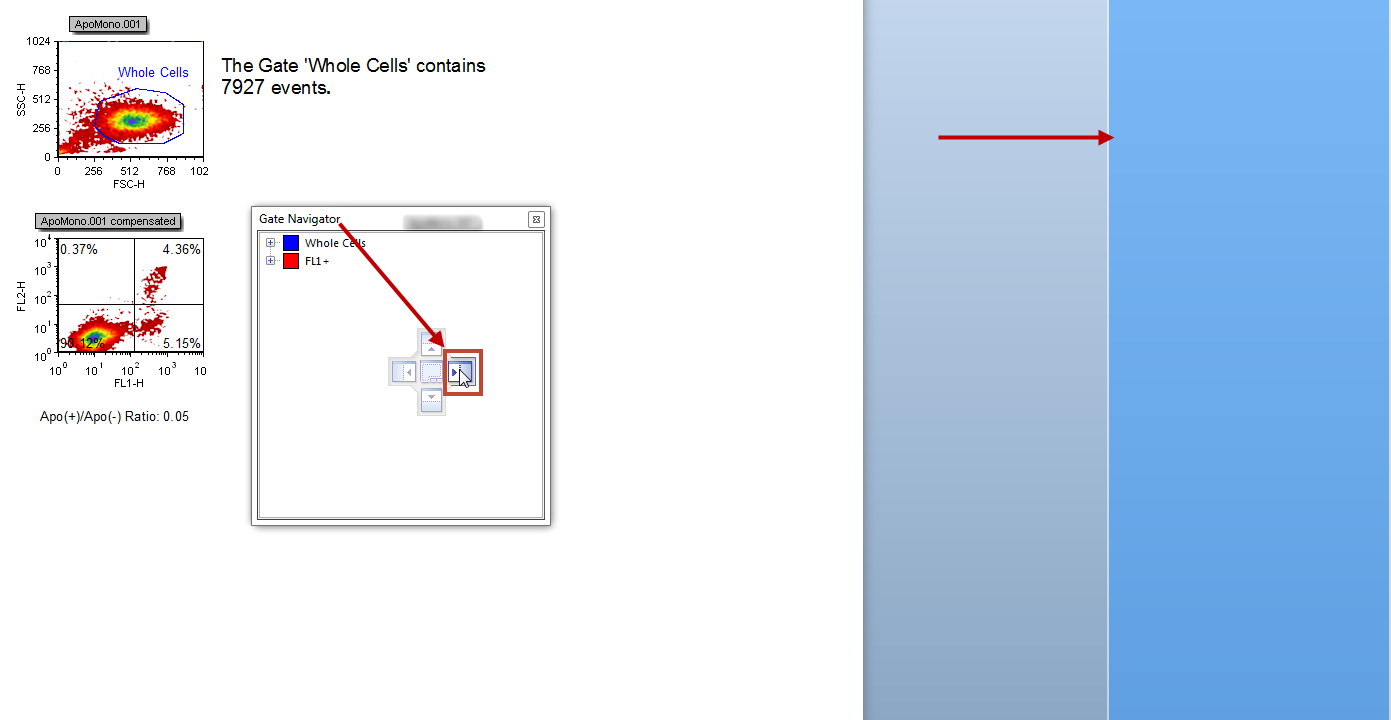

7.继续移动鼠标，使光标置于右边的箭头，如图T11.4A中的红圈所示。

当光标置于停靠图标右边的箭头时，在版面的右侧会出现一个蓝色的矩形窗口，指明窗口将要停靠的位置，如图T11.4A所示。

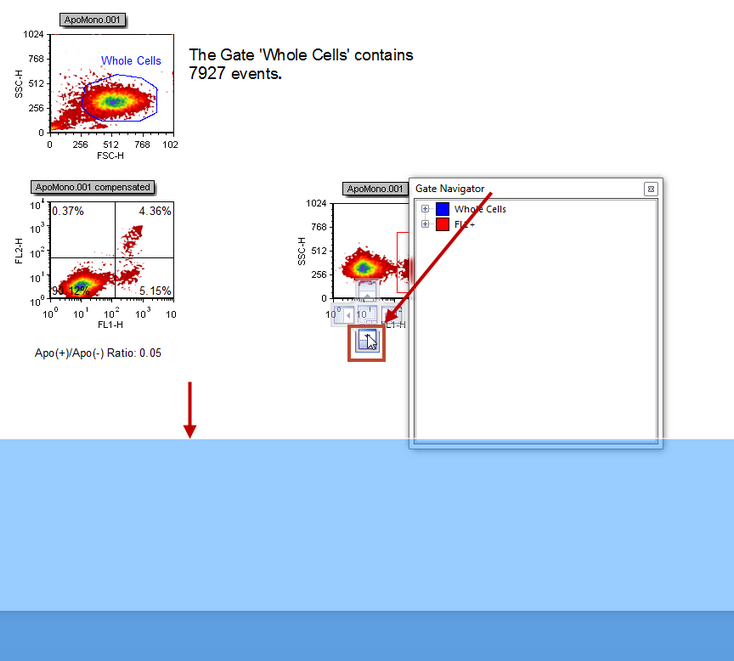

8.请继续按下鼠标键不放，重复第7和第8步，但把光标置于向下的停靠箭头上时，如图T11.4B中的红色箭头所示。

这时会再次有一个蓝色的矩形，出现在页面的下方，表明窗口将来要停靠的地方(图T11.4B)。

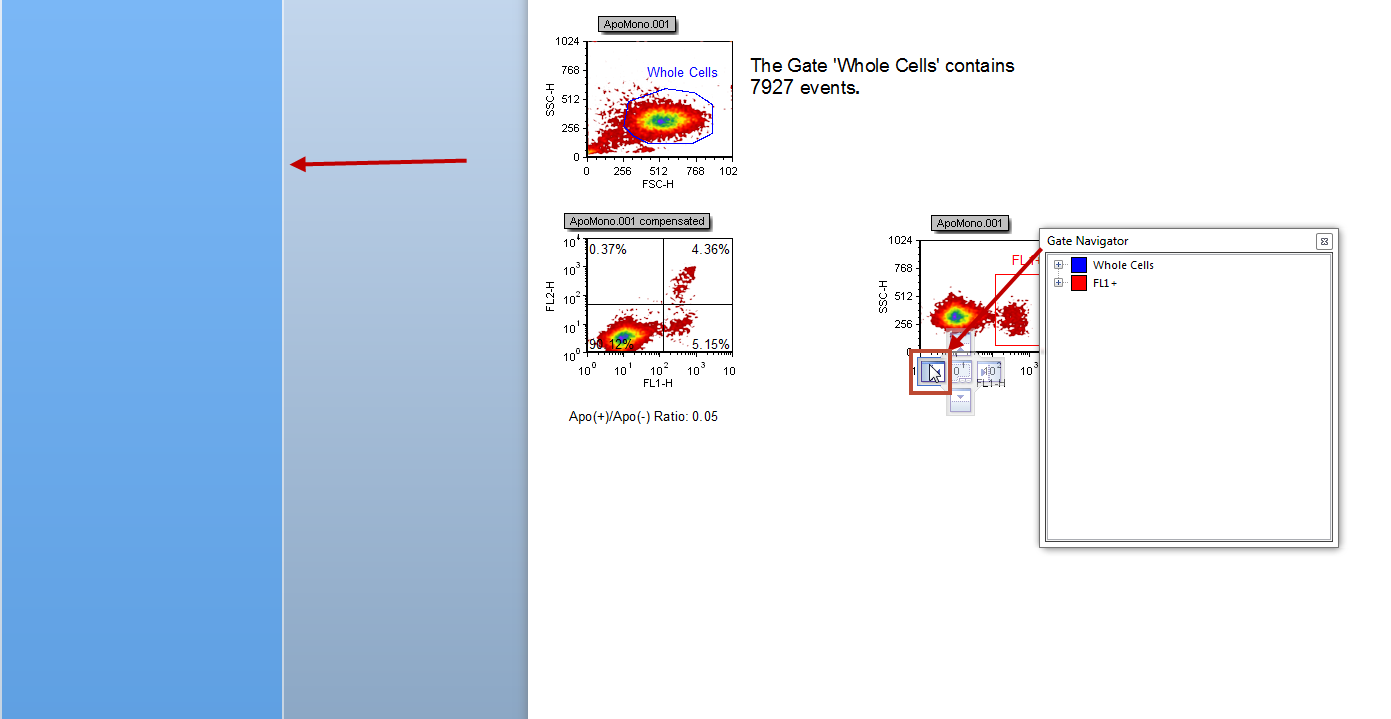

9.请继续按下鼠标键，但把光标放在左边的停靠箭头上，如图T11.4C中的红色箭头所示。
10.当鼠标在停靠图标上向左的箭头上时，请松开鼠标键，如图T11.4C中的红圈所示。

一个蓝色的矩形会再次出现在版面的左侧，版面窗口将要停靠的地方(图T11.4C)。



Figure T11.4A  Gate Navigator -- Cursor on the Right Arrow of the Docking Icon

Figure T11.4A  Gate Navigator -- Cursor on the Right Arrow of the Docking Icon



Figure T11.4B  Gate Navigator -- Cursor on the Bottom Arrow of the Docking Icon

Figure T11.4B  Gate Navigator -- Cursor on the Bottom Arrow of the Docking Icon



Figure T11.4C  Gate Navigator -- Cursor on the Left Arrow of the Docking Icon

Figure T11.4C  Gate Navigator -- Cursor on the Left Arrow of the Docking Icon

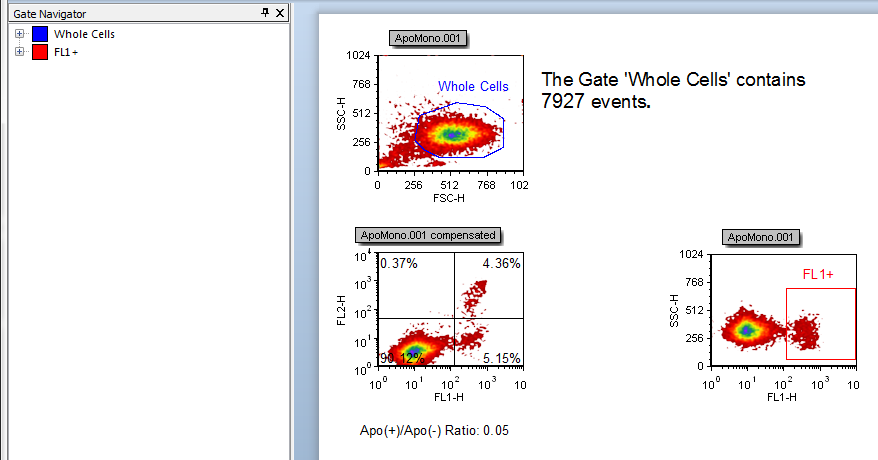

此Gate Navigator(门导航器)停靠在版面的左侧，如图T11.5所示。



Figure T11.5  Gate Navigator Docked on the Left Side of the Layout

Figure T11.5  Gate Navigator Docked on the Left Side of the Layout
