把绘图导出至PowerPoint

在本例中，我们会：

•创建一个要进行批处理的数据文件列表。
•把绘图导出到一个PowerPoint文件



要运行一个批处理操作：

1.请选择File(文件)标签 然后点击Open(打开).
2.打开layoutBatchProcess.fey在Tutorial Sample Data archive(教程样本数据库)中.

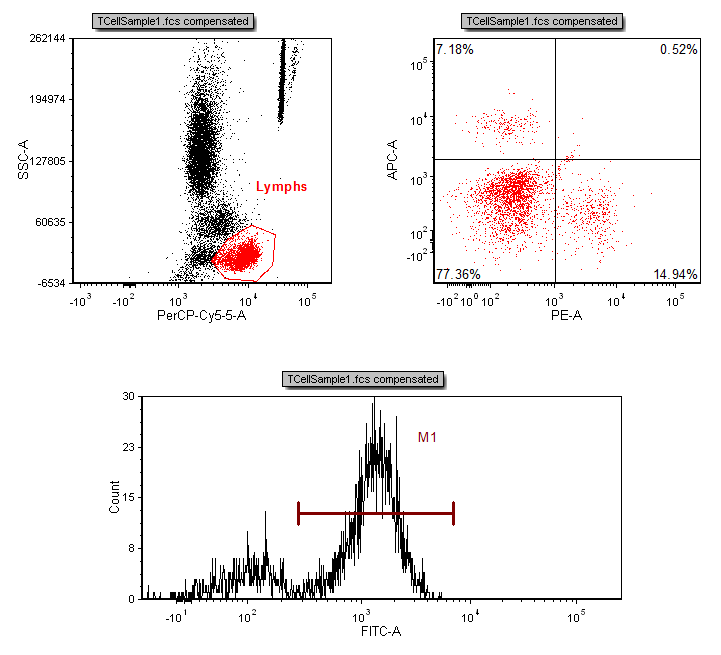

该layout里包含两个2D密度图和文件的直方图TCellSample1.fcs(图T9.1)。左边的绘图是SSC-A vs.PerCP-Cy5.5-A，带有一个“Lymphs”门右边的绘图是PE-A vs.APC-A ，其“Lymphs”门上带有十字象限。FITC-A通道的柱状图也是圈中的“Lymphs”门.



Figure T9.1  Batch Layout (BatchProcess.fey)

Figure T9.1  Batch Layout (BatchProcess.fey)



要运行一个批处理，必须先把文件放在Data List(数据列表).

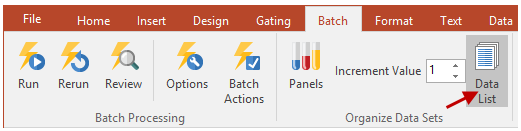

3.请选择Batch(批处理)→Organize Data Sets(组织数据集)→Data List(数据列表)命令(图T9.2)。



Figure T9.2  Selecting the Data List Command

Figure T9.2  Selecting the Data List Command



一个Data List(数据列表)窗口将出现(图T9.3)。

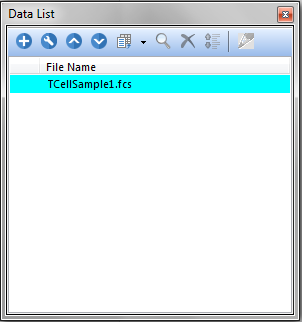

Figure T9.3  Data List Window

Figure T9.3  Data List Window



4.请点击绿色的加号来添加文件NewAdd.

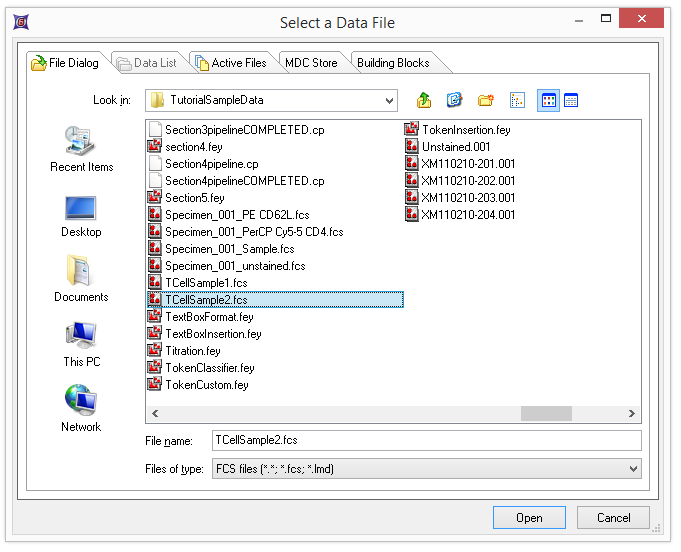

一个Select a Data File(选择数据文件)对话框将出现(图T9.4)。



Figure T9.4  Select a Data File Dialog

Figure T9.4  Select a Data File Dialog



5.请来到教程样本的保存位置，选择TCellSample2.fcs.
6.点击Open(打开).

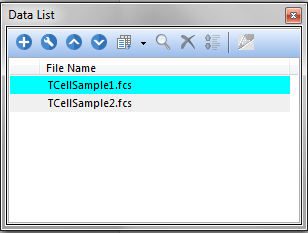

此Data List(数据列表)窗口会显示两个文件(图T9.5)。



Figure T9.5  Data List with Two Files

Figure T9.5  Data List with Two Files



注意：批处理过程中，文件按照它们在数据列表中的位置依次进行。

到现在，我们已经告诉了FCS Express我们想要使用BatchProcess.fey版面，并使用该版面来分析两个文件TCellSample1.fcs和TCellSample2.fcs。下一步是要让FCS Express知道，对每个文件进行分析时都要做什么。

7.请选择Batch(批)→Batch Processing(批处理)→Batch Actions(批操作)命令(图T9.6)。



Figure T9.6  Selecting the Batch Actions Command

Figure T9.6  Selecting the Batch Actions Command



一个Batch Actions(批操作)窗口将出现(图T9.7)。在这里，用户告诉FCS Express在批处理过程中要执行哪些操作。我们会告诉CS Express，在批处理的每一循环中让FCS Express保存一个PowerPoint文件。

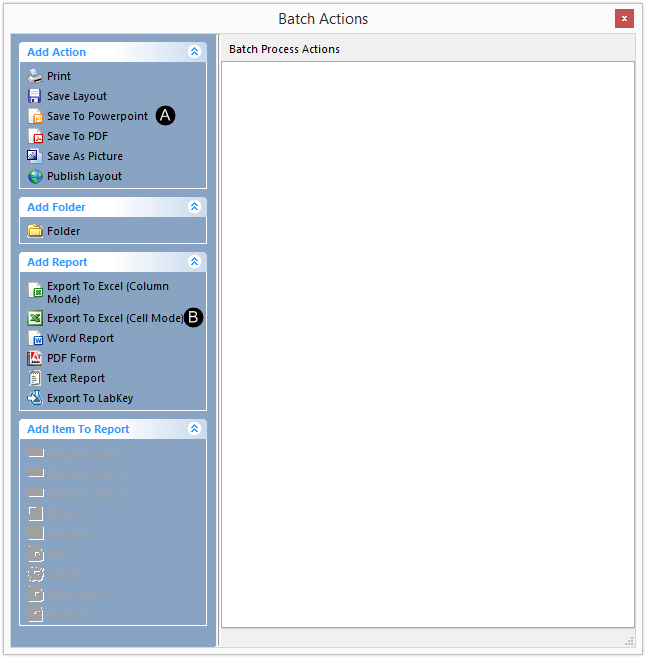

Figure T9.7  Batch Actions Window

Figure T9.7  Batch Actions Window



8.选择Save to PowerPoint(保存至PowerPoint文稿) letterA从Add Action(添加动作)部分(图T9.7)。

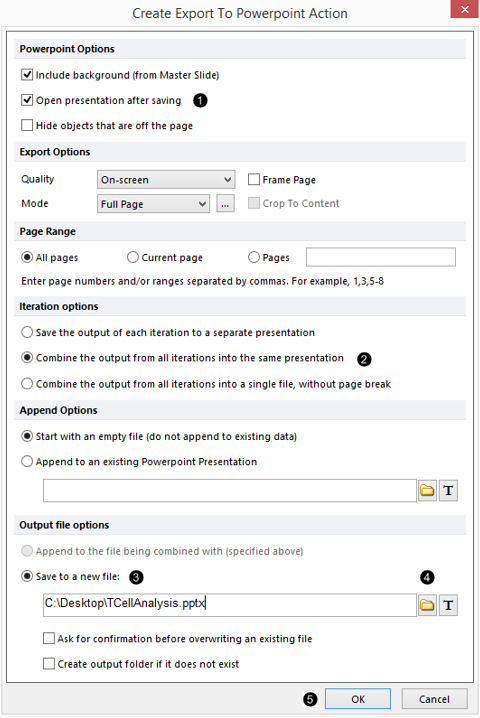

一个Create Export To Powerpoint Action Dialog (创建导出到Powerpoint操作对话框)对话框将出现(图T9.8)。



Figure T9.8  Create Export to PowerPoint Action Dialog

Figure T9.8  Create Export to PowerPoint Action Dialog



9.选中Open presentation after saving (保存后打开)number1.
10.选择将所有迭代的输出合并到相同的演示文稿中从迭代选项部分number2.
11.选择Save to a new file(保存到一个新文件) number3 从输出文件选项，然后点击文件夹图标number4 来选择该文件将保存的位置，例如桌面，最后给文件命名。
12.点击OKnumber5.

此Batch Actions(批操作)窗口会进行更新，来反映在导出的PPT内(图9.9)在Add Action(添加动作)部分(图T9.7)。

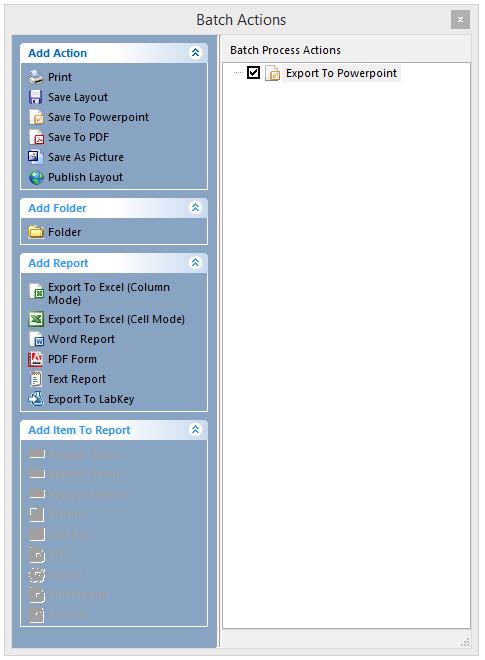

Figure T9.9  Batch Actions Window Updated with Export to PowerPoint Action

Figure T9.9  Batch Actions Window Updated with Export to PowerPoint Action

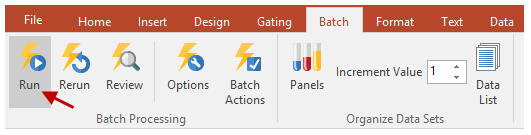

13.请选择Batch(批)→Batch Processing(批处理)→Run(运行)→Run(运行)命令(图T9.10)。





Figure T9.10  Selecting the Run Batch Process Command

Figure T9.10  Selecting the Run Batch Process Command



FCS Express将会运行批处理。在一系列自动执行的步骤之后，PowerPoint将会发布并打开TCellAnalysis.pptx文件。这个文件包含两页：第一页幻灯片显示数据文件TCellSample1.fcs对应的版面(图T9.11)，第二页显示TCellSample2.fcs数据文件对应的版面(图T9.12)。



注意未成组对象在PC和Mac中PPT内的不同。



导出到PowerPoint后，布局对象可以进一步取消分组到PC版本的Microsoft PowerPoint中的单个组件。不支持取消FCS Express保存在PowerPoint for Mac中的对象。但是，保存在Mac上的演示文稿可能会在PC上打开并取消分组。

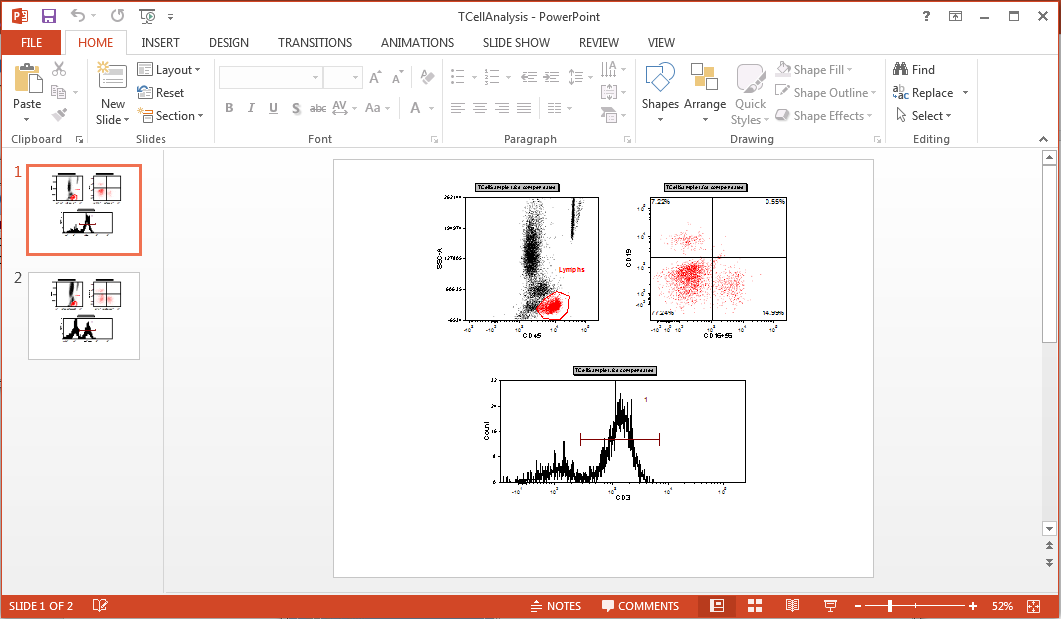

Figure T9.11  Slide 1 in PowerPoint

Figure T9.11  Slide 1 in PowerPoint

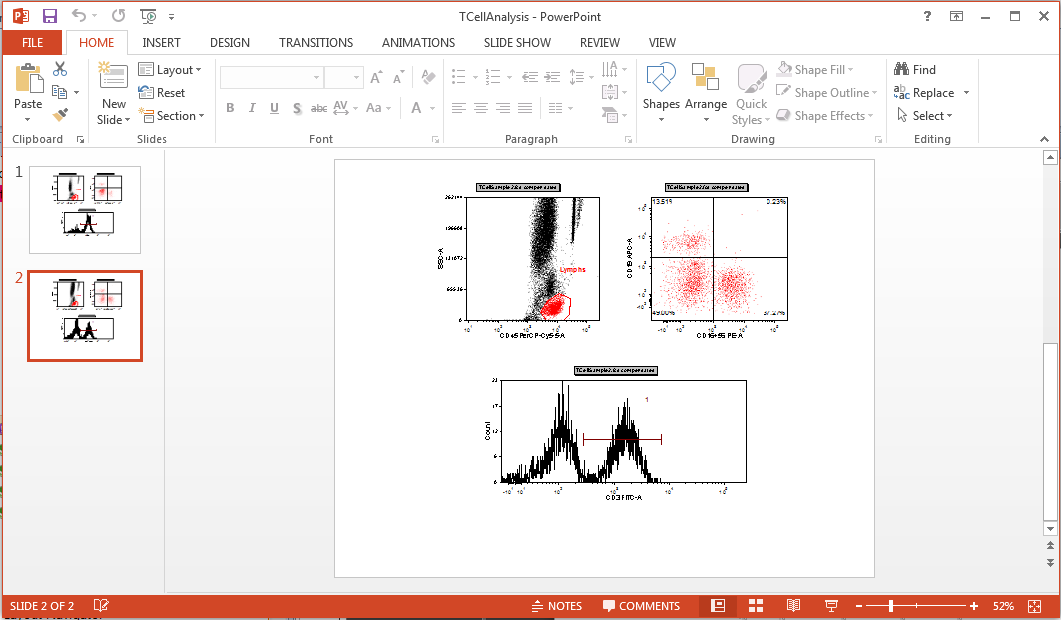

Figure T9.12  Slide 2 in PowerPoint

Figure T9.12  Slide 2 in PowerPoint





下一章节，我们将继续使用这一版面，所以您可以让它处于打开状态。或者，您可以将版面保存下来，然后在任何您方便的时间来进行下一章节学习。
