格式化更改分辨率
Contents
用户的动力学数据文件有时在默认设置下不能被很好地显示。在这一节中，我们将学习如何调整分辨率以便正确地查看用户数据，以及如何显示动力学曲线的标准偏差。
用户在跟着本教程练习过程中可以使用自己的数据，也可以使用本教程提供的样本数据。样本数据文件可在Tutorial Sample Data archive(教程样本数据库)。此KineticsTutorialScaling.fey版面,kinetics10.010和kinetics25.025数据文件可用。
| 1. | 选择File(文件)标签打开版面. |
| 2. | 请从加载页面对话框中的FCS Express Sample Data(FCS Express样本数据)选择KineticsTutorialScaling.fey版面文件。 |

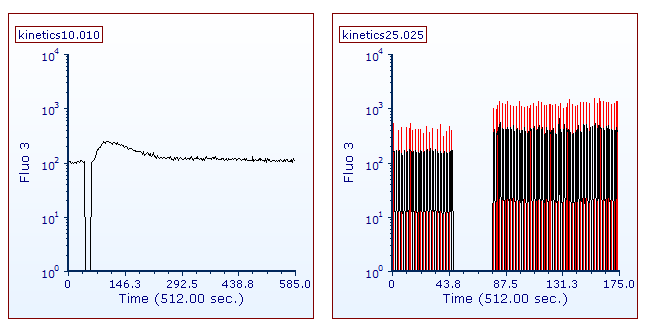

这时，版面看起来应如下图T21.21所示。红色突出显示显示样本的标准偏差，而黑色的线显示Fluo 3.的中间数。样本kinetics10.010被正确地显示，并未显示标准偏差。请注意：样本kinetics25.025有一个很多波动的黑色信号线，并显示出了标准偏差。波动黑线的产生是因为绘图的分辨率过高。我们现在就来对kinetics25.025绘图进行格式化，去掉标准偏差，并调整一下分辨率以便更好地显示绘图。
Figure T21.21 Kinetics Tutorial Layout After Adding Sample Data
| 3. | 点击kinetics25.025绘图，将其选中。 |
| 4. | 从Ribbon Bar(功能导航栏)选择Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)命令来查看。 |

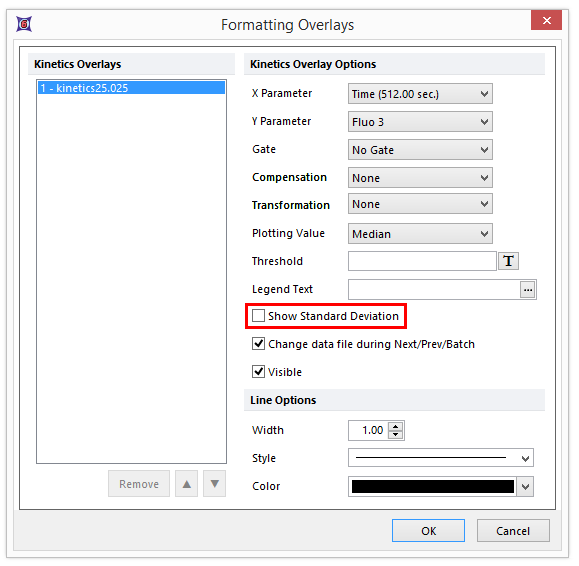

| 5. | 取消对Show Standard Deviation(显示标准偏差)复选框的选择(图T21.22)。 |
Figure T21.22 Unchecking Show Standard Deviation
| 6. | 点击OK. |

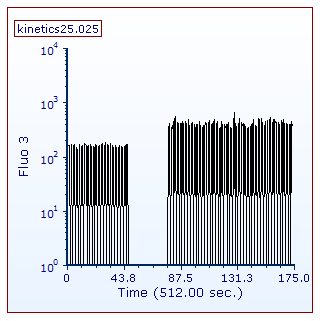

红色的标准偏差现在已经从图T21.23中删去。
Figure T21.23 Sample Plots with Standard Deviation Highlighting Removed
我们现在将更改样本kinetics25.025的分辨率，以便合适地显示绘图。
| 7. | 请右键点击kinetics25.025绘图。 |
| 8. | 从弹出菜单中选择Format(格式化)选项。 |
| 9. | 选择Kinetics Option(动力学选项)→Binned Plot Specific Options(区间化绘图特定选项)选项。 |

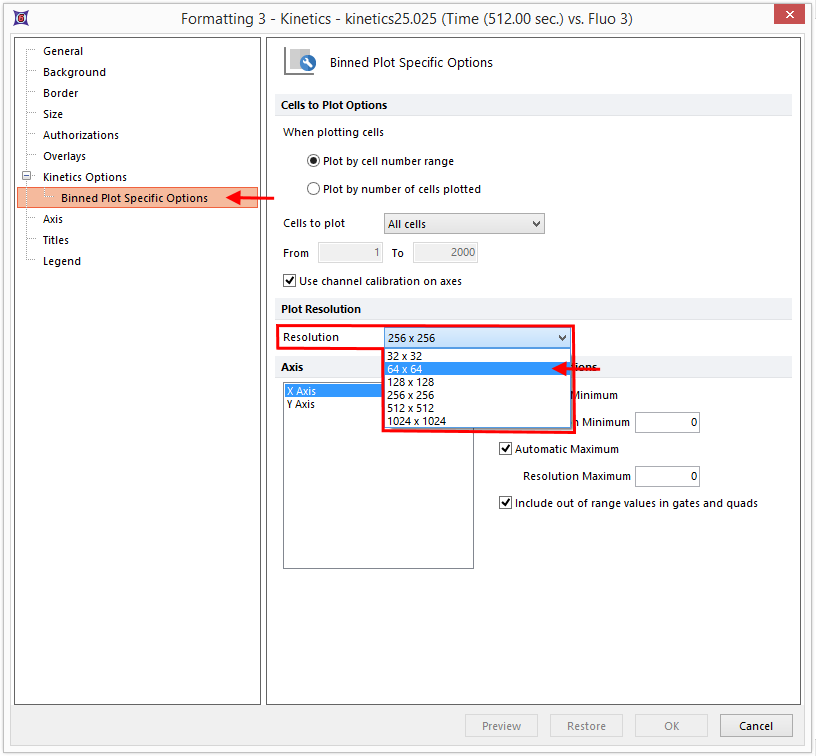

| 10. | 点击Resolution Options(分辨率选项)下拉表中的Resolution(分辨率)选项(图T21.24)。 |
Figure T21.24 Changing the Resolution on a Plot
| 11. | 请选择64x64分辨率选项。 |
| 12. | 点击OK。 |

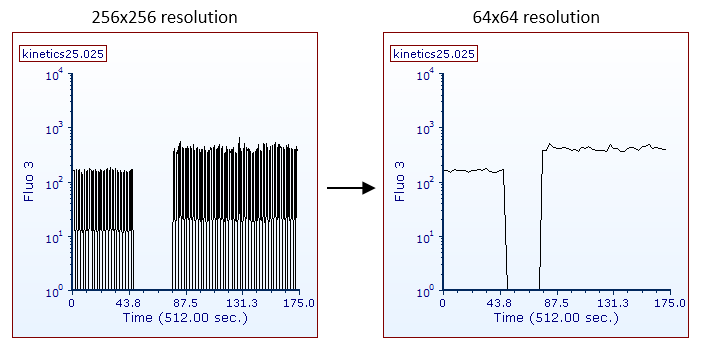

现在，绘图已经更新，并显示在合适的坐标范围内，如图T21.25所示。
Figure T21.25 Changing the Resolution: 256x256 (Left) to 64x64 (Right)

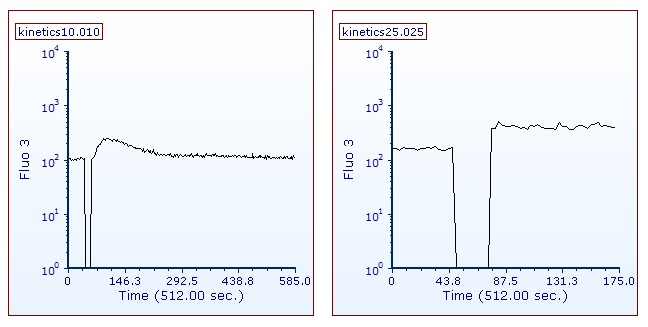

经过以上的步骤之后，版面看起来应该如图T21.26所示。
Figure T21.26 Kinetics Plots Scaled Properly
我们现在将应用一个门和标准偏差突出显示在这两个绘图中。
| 13. | 请按下CTRL+A 键，将这两个绘图选中。 |
| 14. | 选择Format(格式)→Plot Options(绘图选项)→Overlays(叠加图层)命令来查看FCS的文本头信息。 |
| 15. | 将Gate(门)变成Gate 1(门1). |
| 16. | 选中Show Standard Deviation(显示标准偏差)Check box(复选框) |
| 17. | 点击OK. |
现在，版面看起来应如图T21.27所示。
Figure T21.27 Kinetics Plots with Standard Deviation Highlighting Applied
