使用弹出菜单格式化绘图

在本例中，我们会：

•打开一版面文件。
•在绘图中插入数据。
•使用弹出菜单格式化绘图。

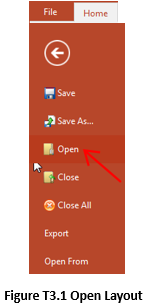

1.选择File(文件)标签→Open(打开)图T3.1

OpenLayout

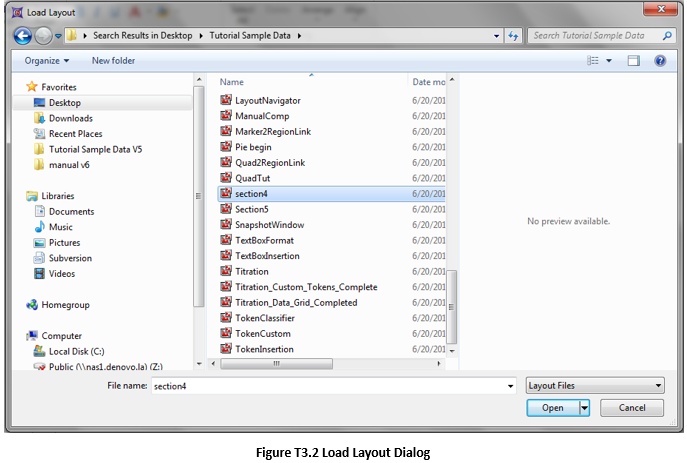

2.从加载版面对话框的 Tutorial Sample Data archive(教程样本数据库)导入section4.fey版面文件(图T3.2)。

SelectLayoutDialog



该版面应该有一个空白的绘图(图T3.3)。



Figure T3.3  Section 4 Layout

Figure T3.3  Section 4 Layout

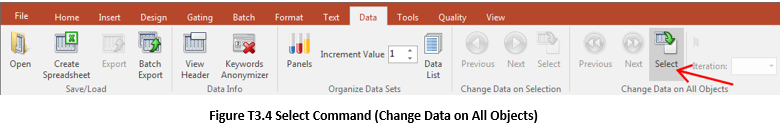

3.请选择Data(数据)→Change Data on All Objects(修改所有对象上的数据)→Select(选中)命令，来插入一数据文件到绘图中(图T3.4)。

ChangeFileonSelectionNew

4.请从Tutorial Sample Data Archive(样本教程数据库)中选择ApoMono.001 FCS 文档。
5.点击Open(打开)

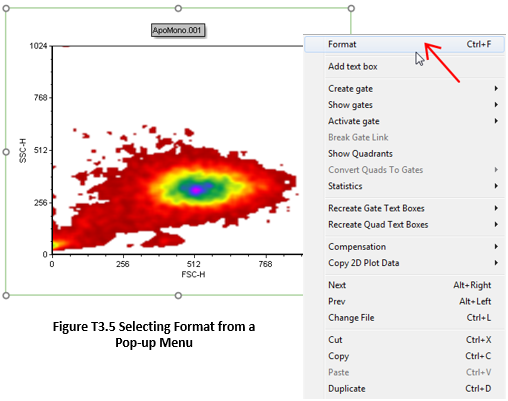

6.右键点击绘图来调出弹出菜单(图T3.5)。
7.请从弹出菜单中选择Format(格式化)选项。

FormatFromPlotMenu

尽管我们使用的是二维绘图来演示如何使用弹出菜单，其实FCS Express中的所有对象都有一个相应的弹出菜单，对这些对象进行格式化的方法也非常相似。只要在绘图上右击，然后在弹出菜单上选择Format(格式化)选项。

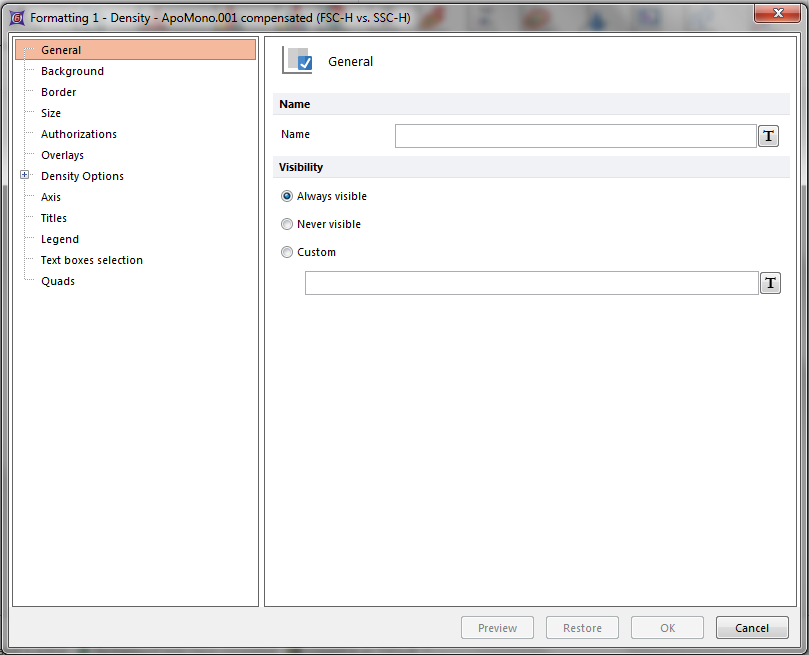

此二维图的Formatting (格式化)对话框见图T3.6。



Formatting Categories

图T3.6二维图格式化对话框



FCS Express中的所有对话框有一些相同的选项。左边的部分被称为Category List(选项类别列表)。该列表列出了针对某一对象的所有选项类别。列表上的具体选项类别，根据被格式化的对象不同而有所变化。在类别列表上点击一个类别后，对话框的右边部分会显示针对该类别的具体选项。

此OK键会变成可用。同样，您可以Preview(预览)和Restore(恢复)对选项的修改。请谨记，在点击OK键来执行修改后，如果您不喜欢所做的修改，用户总是可以在从Quick Access Toolbar(快捷工具栏)执行Undo(取消)命令。
