循环快照
Contents
该教程中：
| • | 我们将学习使用Apply Iteration Snapshot(应用循环快照)工具来拍摄快照。 |
| • | 我们将学习通过使用Previous(前一个)/Next(下一个)按钮或者使用Data(数据)标签中的Iteration(循环)下拉菜单,来浏览我们的数据。 |
| • | 我们将学习如何标记一个循环，以便今后在分析时查看。 |
| • | 用户在跟着本教程练习过程中，可以使用自己的数据，也可以使用本教程提供的样本数据。样本数据文件位于Tutorial Sample Data archive(教程样本数据库)。 |
| • |
| 1. | 请来到Tutorial Sample Data(教程样本数据)文件夹，方法是File(文件)标签→Open(打开)。 |
| 2. | 打开IterationSnapshots.fey版面。 |
此版面包含4个密度图和1个柱状图，且当前显示的是Data List(数据列表)中包含的３个循环中的第一个循环。
| 3. | 请选择Tools(工具)标签→Snapshots(快照)→Apply Iteration Snapshot(应用循环快照)按钮(图8)。 |

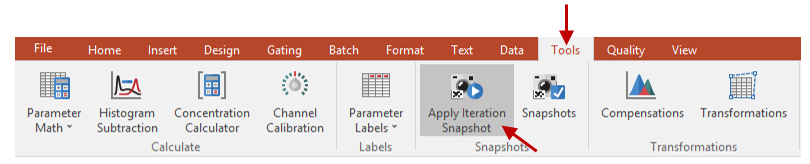

Figure 8 - Apply Iteration Snapshot Tool
| 4. | 点击Next(下一步)按钮(双右手检箭头),它位于Data(数据)标签→Change Data on All Objects(修改所有对象上的数据)类别下，来进入到下一个循环。 |
或者，您也可从Data(数据)标签→Change Data on All Objects(更改所有对象上的数据)→Iteration(循环)下拉菜单中的2来选择进入到下一个循环，或者通过选择Data List(数据列表)Iteration(循环)列为2，来进入到下一个循环。
现在版面的内容现在应该类似于图9a。
我们将根据下面的步骤，来为第二个循环做调整，如图9所示：
| 5. | 在SSC/V500绘图中，调整红色门到集群的周围(图9a )。 |
| 6. | 在右边的BV421/BV605绘图中，调整紫色门到集群的周围(图9a )。 |
| 7. | 右键点击FITC/BV605绘图(图9a )。 |
| 8. | 选择Show Quadrants(显示象限)。 |
| 9. | 在APC一维柱状图上，调整M1标识，让其跨越数据峰(图9a )。 |

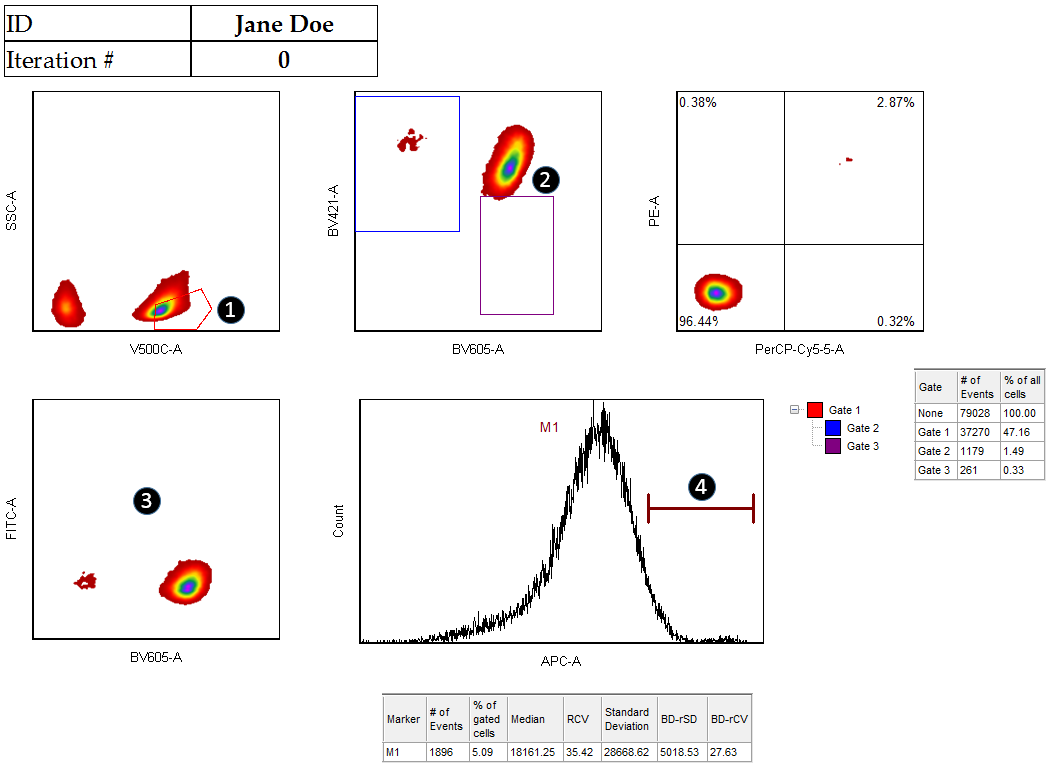

Figure 9a - Steps for the 2nd Iteration
调整完成后，版面看上去应如图9b所示。
Figure 9b - The layout as it should appear after the adjustments reported in Steps 5-9.
我们将对循环进行标记，以便后面使用。
| 10. | 点击 Flag this Iteration(标记这一循环)按钮，位于Data(数据)标签→Change Data on All objects(更改所有对象上的数据)中(图10)。 |
Figure 10 - Flag the 2nd Iteration
一旦第二个循环被标记，在数据列表中，您会看到在第二个循环旁边会出现一新图标
。
在下一个教程Batch Processing Snapshots(批处理快照)中，我们将回到标记循环。
| 11. | 点击Next(下一步)按钮(双右手检箭头),它位于Data(数据)标签→Change Data on AllCategory(更改所有类别下的数据)，来进入到第三个循环。 |
我们将根据下面的步骤，来为第三个循环做调整，如图11a所示：
| 12. | 在SSC/V500绘图中，调整红色门到集群的周围(图11a) |
| 13. | 在右下方的BV421/BV605绘图中，调整紫色门到集群的周围(图11a) |
| 14. | 移动PE/PerCPCy5.5绘图上的浮动象限到一个新位置(图11a) |
| 15. | 移动FITC/BV605绘图上的象限到一个新位置(图11a) |
| 16. | 移动APC一维柱状图上的M1标识(图11a )。 |
| 17. | 创建一个新的标识到APC一维柱状图上的第二个峰上(图11a)。 |

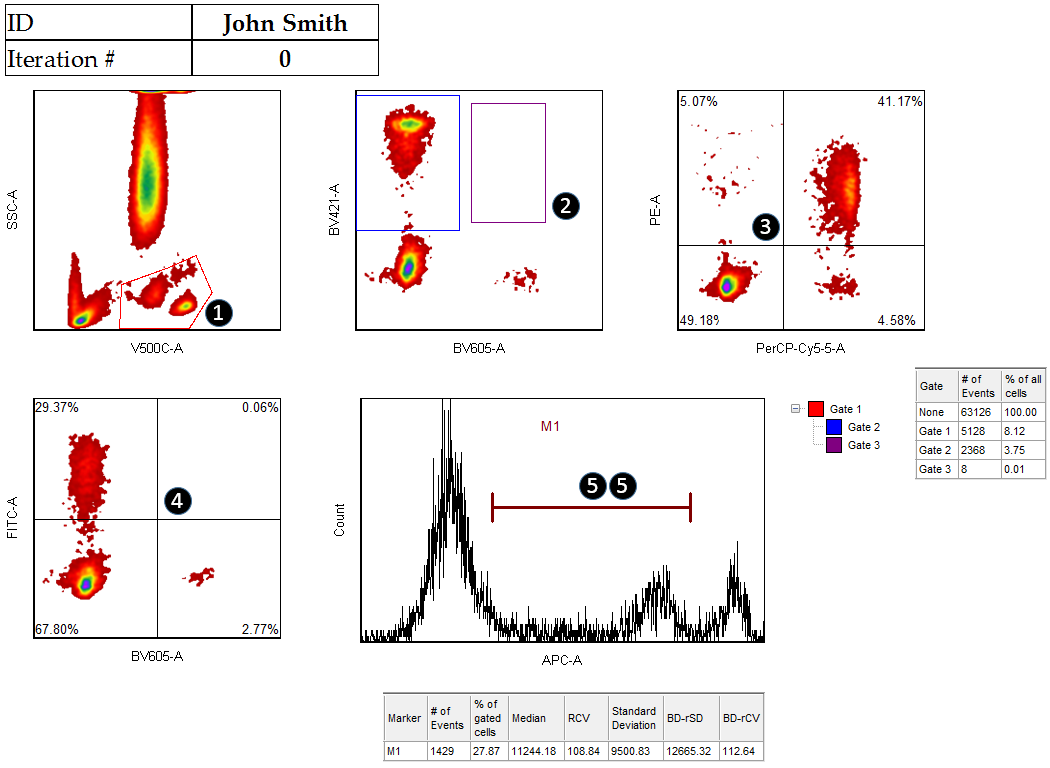

Figure 11a - Steps for 3rd Iteration
此时，版面页将如图11b所示：

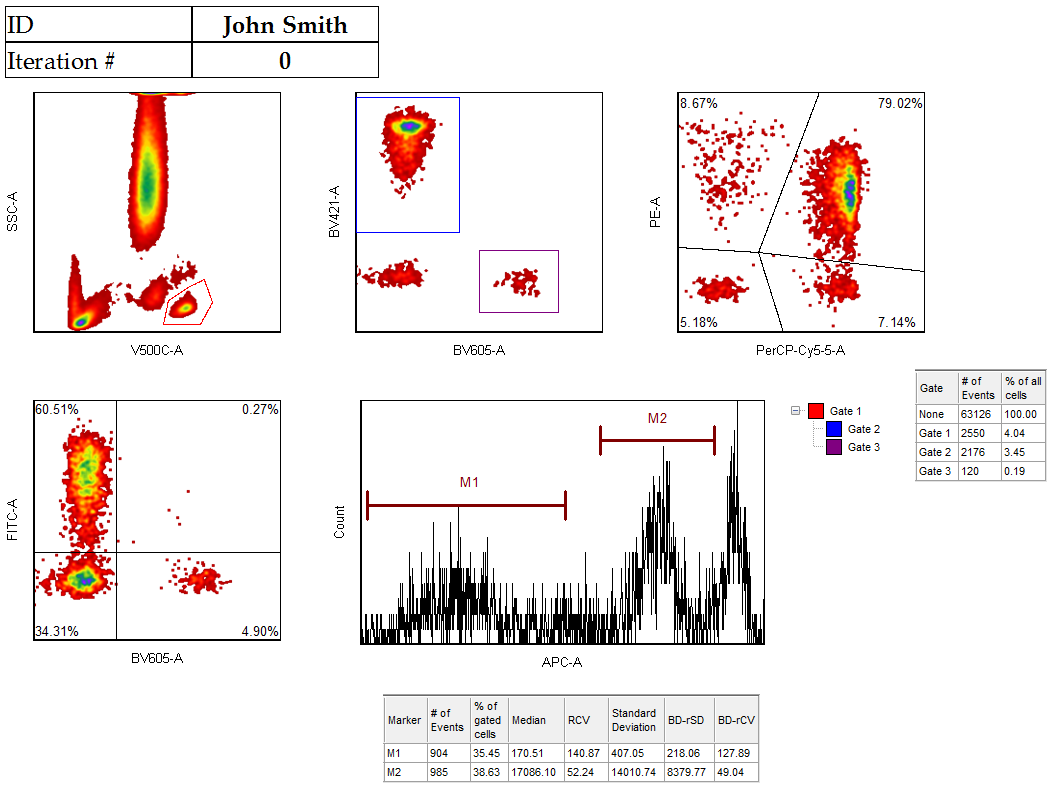

Figure 11b - The layout as it should appear after the adjustments reported in Steps 12-17.
我们将导航回我们的数据，来观察循环快照实际的效果。
| 18. | 点击Previous(上一个)按钮(双左手箭头)，位于Data(数据)标签→Change Data on All Objects(修改所有对象上的数据)类别下，来回到第二个循环。 |
| 19. | 点击Previous(上一个)按钮(双左手箭头)，位于Data(数据)标签→Change Data on All Objects(修改所有对象上的数据)按钮，来回到第一个循环。 |
请注意，FCS Express已经为每个循环进行了自动保存和应用了一个快照。
| 20. | 点击File(文件)→Save As(保存为)，来保存您的操作。 |
| 21. | 导航到你的桌面。 |
| 22. | 将版面文件命名为您选择的名称。 |
| 23. | 选择连接格式为Data Link Style(数据链接样式)。 |
| 24. | 点击Save(保存)。 |
现在，您可以双击在第20-24步中保存的版面文件，来将其打开和重新进行分析。当打开保存的版面后，您会注意到，点击Previous(前一个)/Next(下一个)按钮，会自动应用和版面一起保存的循环快照。
在下一节中，我们将探讨快照和批处理是如何整合的。
