Legend(图例)
Contents
图例格式化选项，是用来控制与绘图相关图例的外观和位置的。
可用以下两种方法编辑图例选项：
| • | 选择绘图并使用Format(格式)→Plot Options(绘图选项)→Legend(图例)命令。 |
| • | 鼠标右键点击绘图，从弹出菜单中选择Format(格式)选择Legend(图例)分类(图８69). |

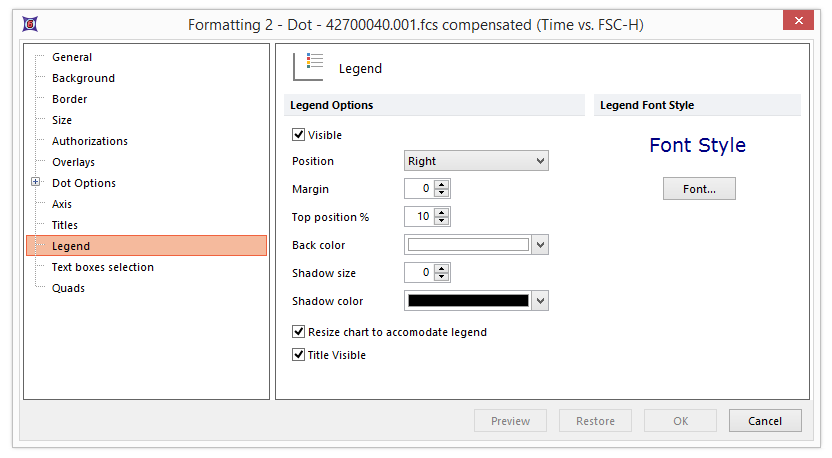

Figure 8.69 Formatting Legend Dialog
图例选项解释于下表中。
选项 |
Explanation(说明) |
|---|---|
Visible(可视) |
选中或取消选中来显示或不显示图例。 |
位置 |
将图例的位置设置在绘图的上、下、左或右方。 |
Margin(边界) |
设置图例离绘图有多远。Margin = 0为自动计算边界。 |
Top position %(上方位置百分比) |
设置图例上缘所处的位置。 |
Back color(背景色) |
为图例设置背景色。 |
Shadow size and color(阴影尺寸和颜色) |
该值用来设置阴影的尺寸；0代表没有阴影。从下拉菜单选择颜色。 |
Resize chart to accommodate legend(根据图例调整图表大小) |
选中该复选框来调整绘图大小以容纳图例。不选中该选项，图例和绘图会交叠。 |
标题可见 |
启用复选框后，即可在密度图和等高线图上显示标题。图例标题是文本的形式，也是一个交互式的下拉菜单，运行用户轻松改变其参数。只要使用基于颜色的选项。 |
Font(字体) |
自定义图例字体样式、大小和文本颜色。 |
