通过对标尺格式对话框调整(并最终锁定)标尺的边界
Contents
标尺的末端可以设置和/或锁定任何数字或数字标记，该设置方式主要借助Formatting Markers dialog(标识对话框的格式化)来进行：
| • | 当包含要删除的标识的绘图处于选中或编辑状态时，使用Format(格式)→1D Options(一维绘图)→Markers(标识)来自于功能导航栏出的命令(或者，右键单击图像，选择Format(格式)中选中该门，然后选择Markers(标识)对话框)去Formatting Markers dialog(标识对话框的格式化). |
| • | 列表中，可以高亮突出显示你想要调整的标尺，点击它。Marker(标识)用户可以通过点击标识，从而可以对标识进行突出标记。 |
| • | 在Marker Options(标识选项)部分，Low(低)和High(高)分别代表了标识的左边和右边边界的信号值。 |
| • | 改变Low(低)和/或High(高)可以通过输入相应数值来改变(也可以通过十进制来改变)或者通过点击T图标来实现。在标识绑定右侧的图标上选择一个数字标记。如果T图标被选择，接着从弹出的标记类型对话框中选择Statistic(统计)，接着选择感兴趣的数字标记。 |
| • | 可选择地，点击锁定将复选框锁定标记到指定值。当标尺锁定至一个标记时，当标记值发生改变时，这个标尺的边界将自动发生调整如果一个标尺的边界被锁定时，当试图用鼠标移动标尺的端点时，标尺也无法更改 |
| • | 点击OK在Formatting (格式化)对话框将应用于此设置。 |
请注意：
当一个标尺的边缘没有锁定特定的数值，当使用鼠标移动标尺的端点，这个标尺的端点依旧可以改变。当这种情况发生时，手动插入的值(如果将标尺的端点设为一个标记的数值)将被替换为鼠标定义的位置。将被替换为鼠标定义的位置。为了避免这种情况，标尺的端点可以通过Formatting Markers dialog(标识对话框的格式化)来设定为给定的值.
虽然可以对标记端点进行设置并锁定任何数字标记，这样就能对端点进行设置和锁定标记。因此，当移动一个标尺端点时将引起另一个标尺末端的实时变化，这样就能防止对标记物进行额外的调整。利用这些特征，标尺可以在同一图像内或不同图像内进行链接。
下面是链接和锁定标尺的实例展示Formatting Markers dialog(标识对话框的格式化).
将两个或多个标尺的端点连接在一起：
通过以下步骤完成标尺端点的链接：设定Low(低)或High(高)端点设定标记数值至另一个Low(低)或High(高)端点。在接下来的例子中，所以的标尺都是在同一个图像上创建的，我们先将标尺1的High(高)端点链接到标尺2的Low(低)端点处，已创建一组标尺，并定义为阴性群和阳性群。
| 1. | 现在，在布局上，两个标尺已经被创建同一个图像上。 |
| 2. | 双击标尺所在的图像来创建一个Formatting (格式化)对话框。 |
| 3. | 选择Markers(标识)目录(图9.35以下-数字1). |
| 4. | 从Marker(标识)列表中选择第一个标尺(Marker 1)(下图-数字2)。 |
| 5. | 删除High(高)端点处的Marker Options(标识选项)section (Figure below - Number 3). |
| 6. | 点击T图标去选择一个标记(下图-数字4)。 |
| 7. | 从选择一个标记类型对话框中选择Statistic(统计)选项完成操作。 |
| 8. | 点击Insert(插入)此Create Statistic(创建统计)被打开。 |
| 9. | 选择Statistic(统计)左边的项目。 |
| 10. | 从选择一个标尺下拉菜单中选择M2。 |
| 11. | 从弹出的标记类型对话框中选择Low bound(低边界)从Statistic(统计)列表中。 |
| 12. | 点击OK. |
| 13. | 选中锁定对话框处M1High(高)端点Marker(标识) Options(选项). |
| 14. | 点击OK在Formatting (格式化)对话框。 |
由于锁定选项已被设置，当标尺2的下限调整后，标尺1的上限将自动调整已相匹配。出于同样的原因，标尺1的上限不能独立进行调整。请注意：当将一个新的标记值拖拽至标尺上时，在无需解锁的条件下便可更新数值。

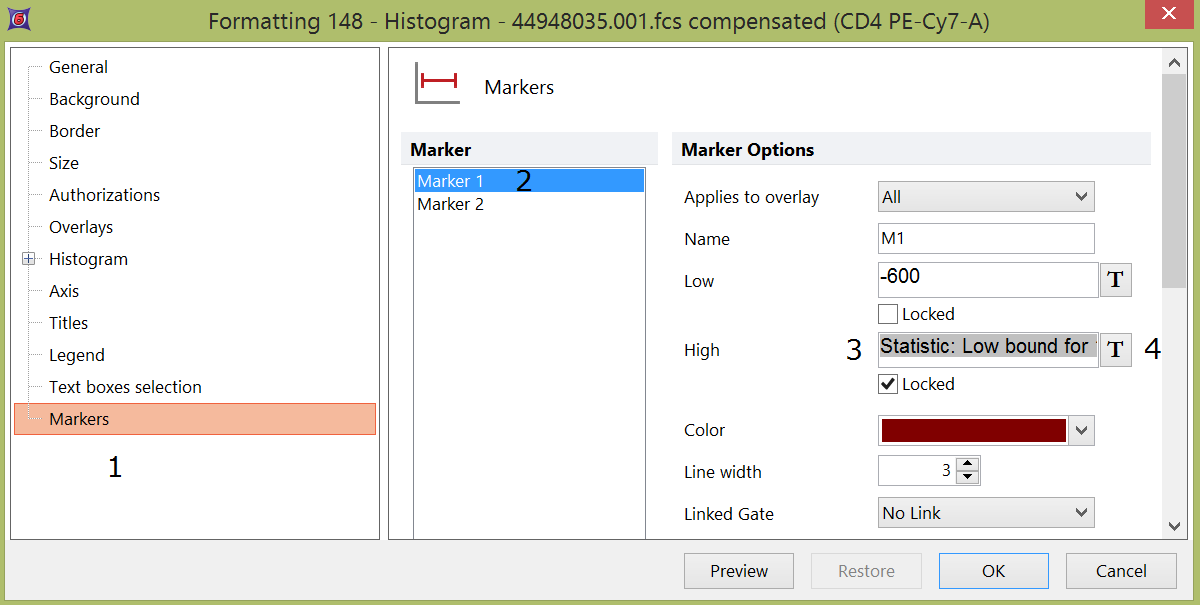

Figure 9.35 - Formatting a marker bound to use the high or low bound of another marker.
