从电子表格中填充条形图

Contents

通常情况下，通过拖放操作来填充条形图更方便，但下面的这些情境需要使用一个电子表格:

•

数据条来源于：

o	Custom Tokens(自定义标记)不能作为拖放操作的数据源(例如，在→Text Box(文本框))

o	在自定义数据网格中计算Parameter MathParameter Math(参数数学)或数组公式(数组公式)电子表格，和

•	误差线或者高亮显示参数.

注意：条形图所需的格式化元素也可通过拖放操作来填充数据条，，但是访问电子表格需要添加它们。

如果布局上存在一个电子表格，则一个插入的条形图将自动填充电子表格中的数据。如果存在多个电子表格，选择用哪个网格来作为数据源在插入条形图前，。

默认情况下，条形图将绘制前两列电子表格对于X和y参数。

用除电子表格前两列以外的参数填充条形图，

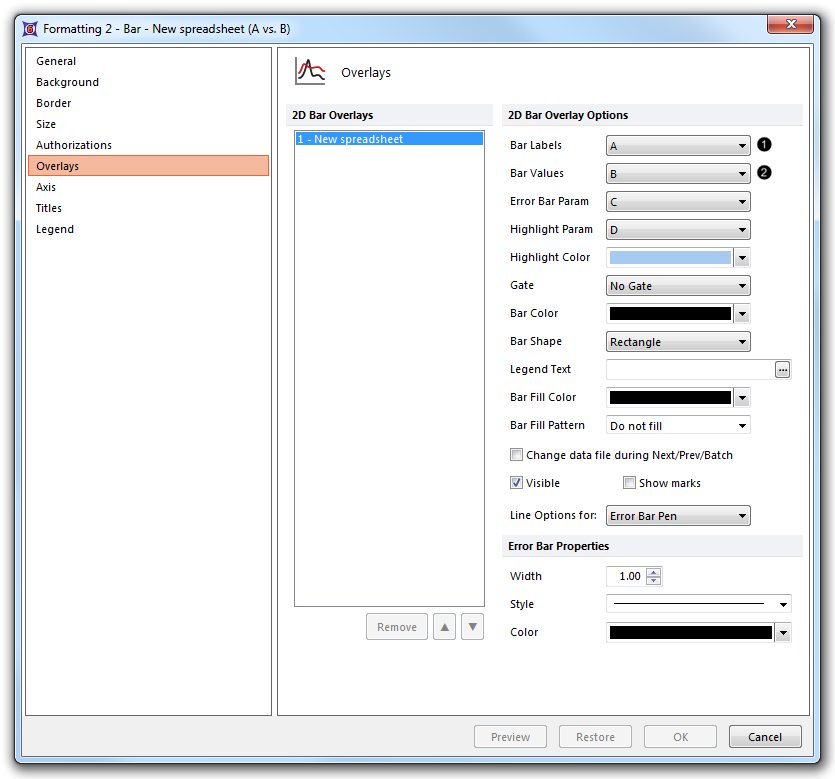

1.	请选择Format(格式)标签→Plot Options(绘图选项)Overlays(数据层)命令(图1136)。

Fig. 11.38 Populating a Bar Plot from Spreadsheet parameters

2.	选择的参数(即，电子表格列)用于x轴，从Bar Labels(数据条标签)下拉式菜单中选择 "double negative(双阴性)"。)。

3.	选择的参数(即，电子表格列)用于x轴，从Bar Values(数据条值)下拉式菜单中选择 "double negative(双阴性)"。)。

要在已存在的条形图上添加数据层，有以下两种方法：

•	拖拽一个电子表格到条形图上，或者

•	拖拽另一个条形图到接受的条形图上，或者

•

右键点击条形图

1.	从使用高级开放数据对话框添加数据层从弹出菜单。

2.	选择数据源在Active Files(激活文件)选项卡的开放数据文件对话框。(图 1137)。

点击OK。

Figure 11.39 Selecting a Spreadsheet to overlay onto an existing Bar Plot

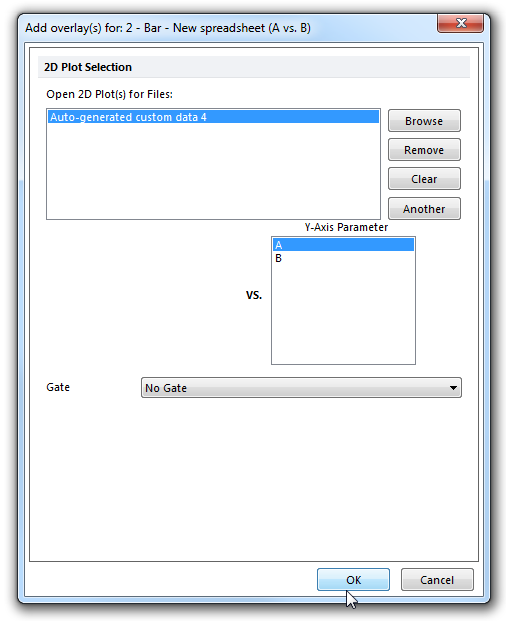

4.	在add overlays(添加数据层)对话框。

5.	点击OK(图 1138)。

Figure 11.40 Selecting parameters to overlay onto an existing Bar Plot

参见“格式化条形图”章节，来详细了解如何为条形图自定义颜色、数据条样式、误差线等等。
