重新调整门的大小

在本例中，我们会：

•调整门的大小。
•用户可以多个顶点按比例来调整门的大小。
•用户可以分别移动顶点来调整门的大小。



我们依旧使用前面用过的同一版面来进行学习。



1.请点击"Whole Cells(所有细胞)"门将其激活(图T4.17).
2.移动鼠标到门右上角的调整大小把手上。当光标移到正确位置时，光标会变成一个两向的箭头。按下鼠标左键不放。
3.移动鼠标。移动鼠标过程中，会看到门的轮廓跟着移动。
4.当把门移动到一个选定的新位置后，松开鼠标键。



注意：在调整门大小时(第1步-第3步)，您可以通过按下键盘上的Esc键来取消该操作。



使用调整大小顶点的外围设置，可将多边形门和自由形门按比例进行缩放。



成比例地修改多边形门的大小

1.请点击多边形门的内部来将其选中。
2.把光标移动到门右上方来调整门的大小(如图T4.18所示)。当光标移到正确位置时，光标会变成一个两向的箭头。

在该绘图上创建一个polygon gate(多边形门)。

ResizePolygon

图 T4.18 按比例调整多边形的门，



3.按下鼠标左键不放。
4.移动鼠标。移动鼠标过程中，会看到门的轮廓跟着移动。上下移动鼠标会修改门的高度，左右移动鼠标会修改门的宽度，沿着对角线方向移动会改变整体大小。
5.当门的大小修改至合适条件时，即可释放鼠标。



单独修改多边形门的某一个顶点

1.请点击多边形门的内部来将其选中。
2.请把光标移动到多边形门左上角的顶点上(如图T4.19所示)。当光标移到正确位置时，光标会变成一个两向的箭头。
3.请按下鼠标左键不放。
4.移动鼠标。在鼠标移动的过程中，选中的这个顶点会移动，其它的顶点保持不动。
5.把顶点移动到合适的位置后(如图T4.19所示)，松开鼠标键。



在该绘图上创建一个polygon gate(多边形的门)。在该绘图上创建一个polygon gate(多边形的门)。

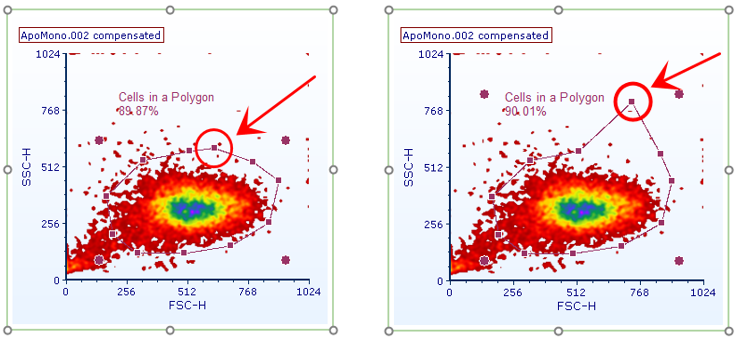

ResizeIndependent1

                                                  Before ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? After

用户可以分别移动门的顶点来调整门的大小。
