标题格式选项控制每个绘图上标题(头标题和/或脚标题)的文本和外观。



您可用以下两种方法编辑标题选项：



•选择图(S)和使用Format(格式)→Plot Options(绘图选项)→Title(标题)下方命令。



•鼠标右键点击绘图，从弹出菜单中选择Format(格式)，然后选择Plot Formatting(绘图格式化)分类(图867).

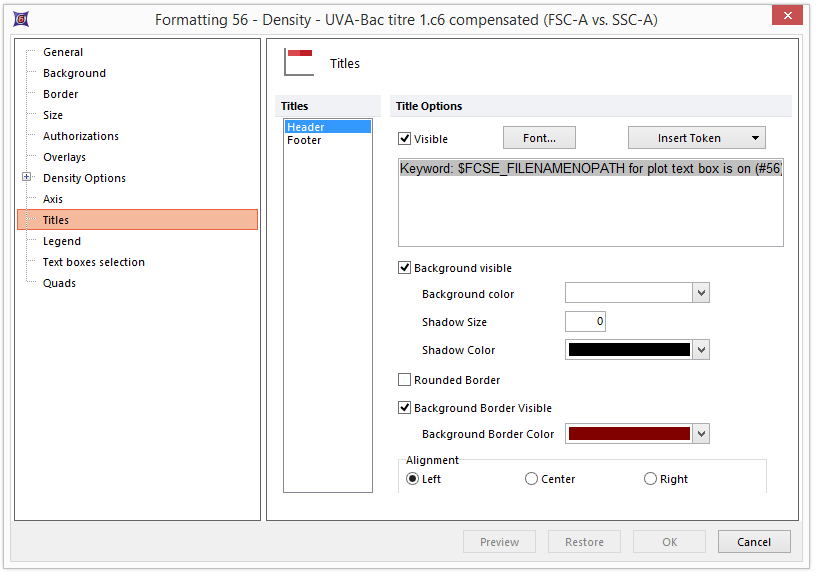

Figure 8.67  Formatting Titles

Figure 8.67  Formatting Titles





标题可见是绘图标题的默认状态，此时标题的位置"居中"、灰色背景、带有阴影和黑色边框。标题文本默认为文件名关键字代码关键字：$ FCSE_FILENAMENOPATH用于绘图文本框...，它代表含有补偿文本的本地文件名(无驱动\文件夹)，是在FCS Express User Options(FCS Express用户选项)中的General(一般属性)中定义的.



标题文本选项解释于下表中。





选项

解释

Header/Footer(头标题/脚标题)

从对话框的左上角选择Header(头标题)或Footer(脚标题)，来决定目前正在编辑的标题的位置。头标题和脚标题可同时存在。

Visible(可视)

通过选中或取消选择，来显示或不显示Header/Footer(头标题/脚标题)。

Font(字体)

自定义头/脚标题字体样式、大小和文本颜色。

文本域

在该域为绘图键入头/脚标题文本。选择的关键字会以代码的形式出现在该文本域中，但在标题中扩展成为文件特定值。

Insert Keyword(插入关键字)

一个可在绘图标题中使用的特殊关键字的下拉菜单。有以下选项可用：

•Keyword from Data(关键字来自数据)打开针对当前文件的FCS关键字列表。从列表中选择关键字(使用Ctrl选择多个关键字)插入页眉/页脚。
•File name with Path(带有路径的文件名)。显示包括驱动和文件夹名称的数据文件名。
•File name without path(不含路径的文件名)。显示不带驱动\文件夹路径的数据文件名。
•数据中的文件名显示$ FIL关键字(它是FCS标准的一部分，并在样本采集期间放入数据文件头中)。
•当前门显示应用于最底层数据层上的门的名字。
•Plot Number(绘图编号). 显示绘图的编号(在一般属性选项).
•其他标记…。让用户插入布局中可用的任何令牌。和一个插入标记选择此选项后，窗口将打开。

选择

将标题文件左对齐、居中或者右对齐。





可通过更改背景、阴影尺寸、阴影颜色及相对于绘图的对齐方式来自定义T头标题/脚标题的外观。选择相应的"visible(可视)"复选框来激活该选项。要移除阴影，请把Shadow Size(阴影大小)to 0.此Rounded Border(圆角边框)复选框来控制围绕头/脚标题的矩形是否带有圆角(图 868).

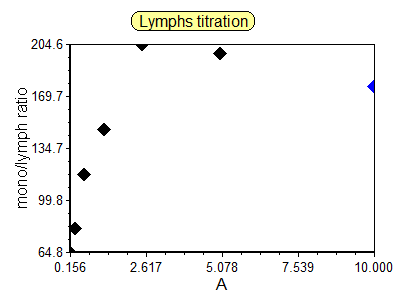

Figure 8.68  Header Title with Rounded Border

Figure 8.68  Header Title with Rounded Border
