现在我们将用"滴定比值自定义标记"来创建一个针对CD64浓度(体积)与"单核细胞/淋巴细胞的CD64染色比值"的自定义数据表格。一个自定义数据表格类似于一个电子表格，在这个表格中用户可以创建和编辑单元格。我们首先要在版面中插入一个新的空白页。
| 1. | 请选中Insert(插入)→General(常规)→New Page(新建页)命令(图T17.20)。 |
图T17.20 Insert New Page (插入新页)
这时会出现一个新页面。现在我们要修改视图以便在屏幕上同时可以看到两个页面。
| 2. | 请选择View(视图)→Multiple Pages(多重页面)→Two Pages (Vertical)(纵向双页)命令(图T17.21)。 |
图T17.21 View Two Pages (同时查看双页)

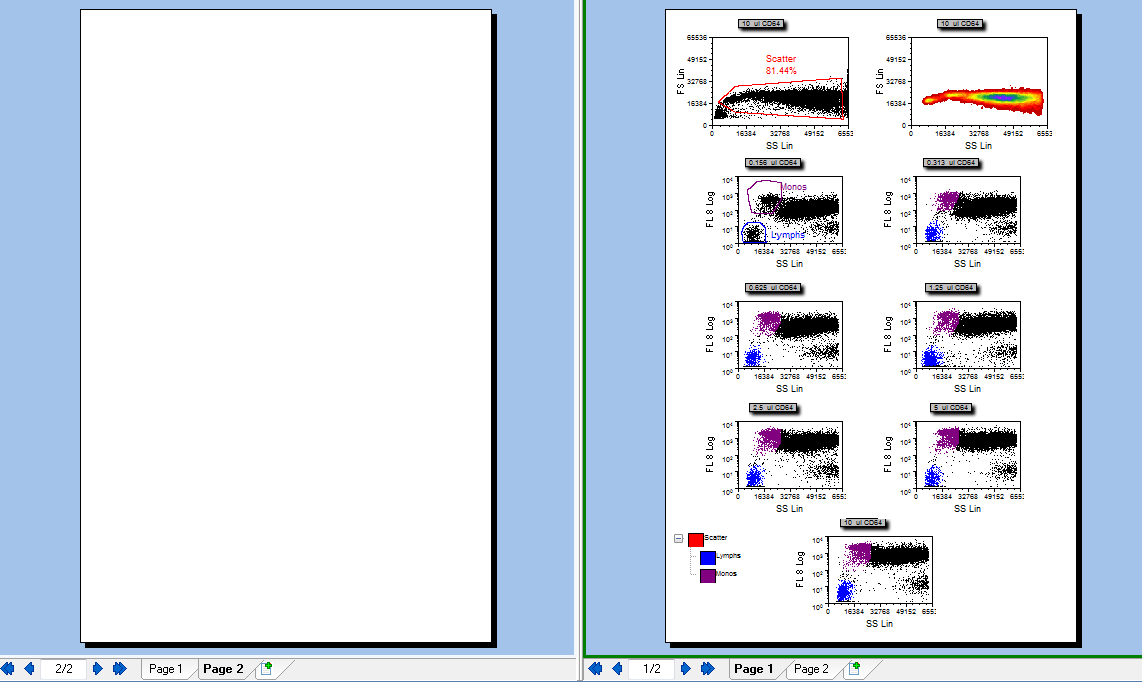

这时两个版面页如图T17.22所示，第2页在第1页的左侧。
图T17.22 Both Layout Pages (同时显示两个版面页)
我们现在要在第2页上插入一个自定义数据表格。

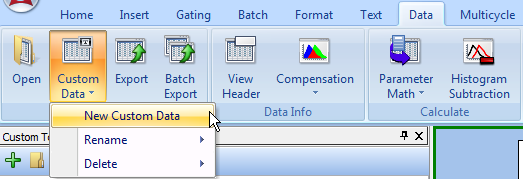

| 3. | 请选择Data(数据)→Save/Load(保存/导入)→Custom Data(自定义数据)→New Custom Data(新建自定义数据)命令(图T17.23)。 |
图T17.23 Selecting the New Custom Data Command (选择新建自定义数据命令)
这时会出现Create new custom data(创建新的自定义数据)对话框，类似于图T17.24所示。
| 4. | 请在名称一栏中输入"Titration CD64(CD64滴定实验)"。 |
| 5. | 请把Columns(列)值修改为"2"。 |
| 6. | 请把Rows(行)值修改为"7"。 |
| 7. | 请选中Open Data Grid(打开数据网格)复选框。 |
| 8. | 请点击OK。 |

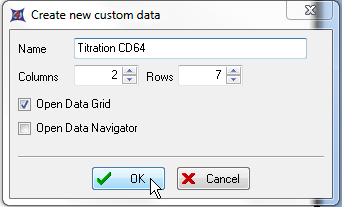

图T17.24 Create New Custom Data Dialog (创建新的自定义数据对话框)
这时在版面的第2页上会出现一个自定义数据表格。我们现在要对表格中的列名称进行格式化操作。

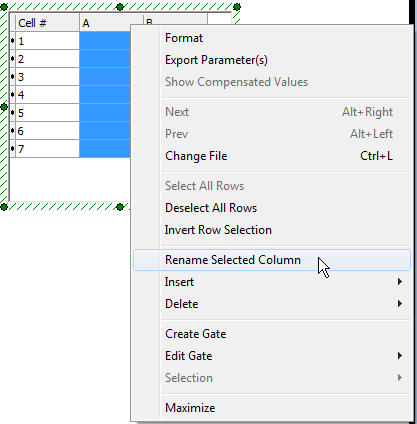

| 9. | 请点击列表头"A"，如图T17.25中的蓝色高亮所示。 |
| 10. | 请右键点击，调出弹出菜单。 |
| 11. | 请从弹出菜单中选择Rename Selected Column(为所选列重命名)。 |
图T17.25 Rename Selected Column Menu Item (菜单中的"为所选列重命名"选项)
这时会出现New Column Name(新的列名称)对话框，如图T17.26所示。
| 12. | 请在Enter the new name for column A(为A列输入新名称)字段中输入"volume [ul]"。 |
| 13. | 请点击OK。 |
图T17.26 New Column Name Dialog (新的列名称对话框)
这时自定义数据表格会显示新的列名称。我们现在要为B列重复第9步到第11步。
| 14. | 请点击列表头为"B"的列。 |
| 15. | 请右键点击，调出弹出菜单。 |
| 16. | 请选择Rename Selected Column(为所选列重命名)。 |
| 17. | 请在New Column Name(新的列名称)对话框中的Enter the new name for column B(为B列输入新名称)字段中输入"M/L ratio"。这是我们在自定义标记中使用的单核细胞与淋巴细胞的比值。 |
| 18. | 请点击OK。 |
这时自定义数据表格中的各列就被命名好了，如图T17.27所示。
图T17.27 Custom Data Table with Column Names (自定义数据表格中的列名称)
我们现在要通过把相应绘图拖放到自定义表格中的方式，来填写自定义数据表格中的各个单元格。自定义数据表格中的volume(体积)一列可以用数据文件中的关键字conc(浓度)来填充， 这些浓度值反映了实验中使用的CD64的体积。我们也可以在自定义数据表格中直接输入体积值。但是使用关键字标记conc会让数据分析更灵活，也会为将来的滴定实验创建一个通用的模板。如果用户的另外一个滴定实验有七个浓度，并且也使用单核细胞与淋巴细胞比率以及conc关键字，用户可以把数据文件直接导入这个版面中，从而使用自定义标记和自定义表格中的设定。

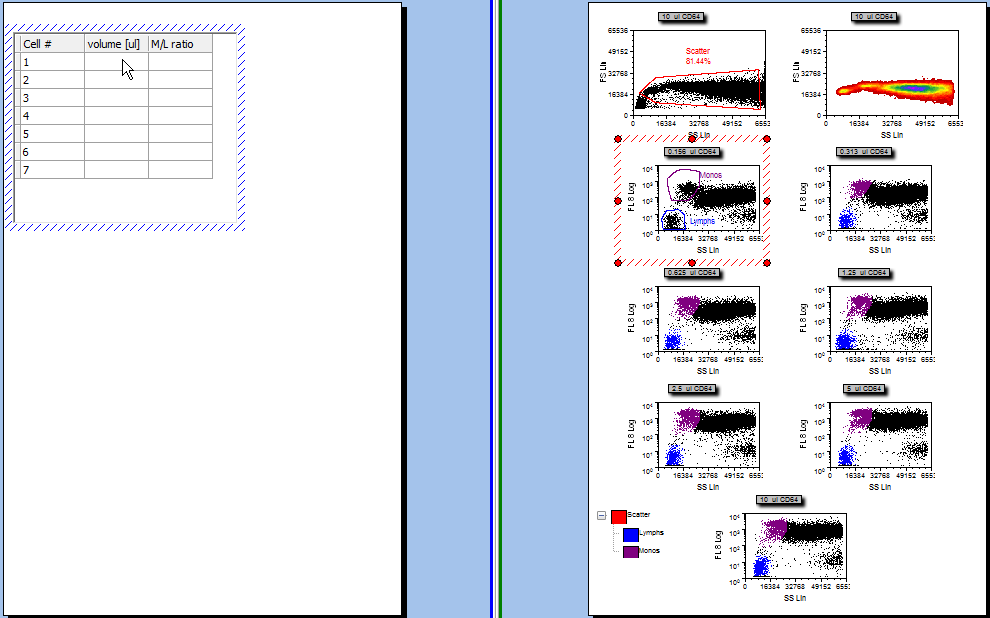

| 19. | 请把光标放在0.156 ul CD64绘图上，如图T17.28中的红色边框所示。 |
| 20. | 请按下鼠标左键不放，把绘图拖到自定义数据表格中。 |
| 21. | 当光标在volume [ul]列里的第一个单元格上时(如图T17.28中光标所示)，请松开鼠标。 |
图T17.28 Dragging and Dropping the 0.156 ul CD64 Plot onto the Custom Data Table (把0.156 ul CD64绘图拖放到自定义数据表格中)

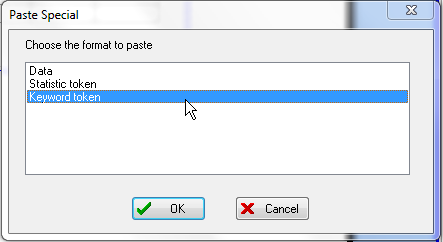

这时会出现Paste Special(特殊粘贴)对话框，如图T17.29所示。所有的数据文件都有一个关键字"conc"，指明用来染色的CD64的浓度。
| 22. | 请选择keyword token(关键字标记)，如图T17.29中的高亮显示所示。 |
图T17.29 Keyword Token in the Paste Special Dialog (特殊粘贴对话框中的关键字标记)

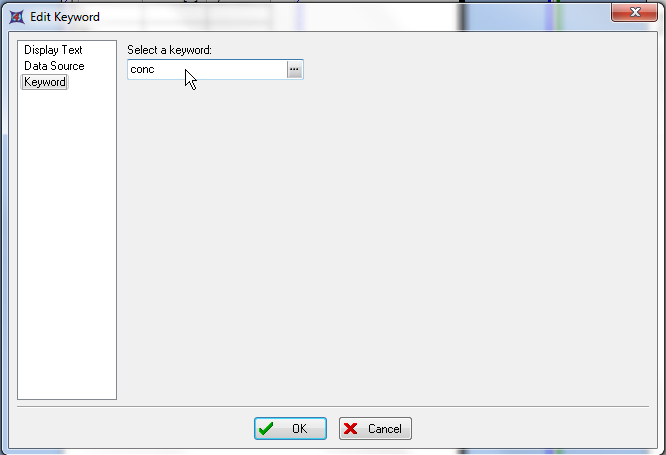

这时会出现Edit Keyword(标记关键字)对话框，如图T17.30所示。
| 23. | 请在Select a keyword:(选择关键字:)字段输入"conc"，如图T17.30中的光标所示。 |
| 24. | 请点击OK。 |
图T17.30 Edit Keyword Dialog (编辑关键字对话框)
自定义数据表格volume(体积)列中的第一个单元格这时会做相应的更新，显示插入关键字conc后的结果0.156。我们现在要把这个关键字标记复制和粘贴到volume(体积)列中的下一个单元格中。

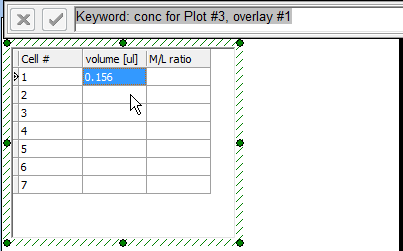

| 25. | 请点击0.156，如图T17.31中的蓝色高亮所示。 |
| 26. | 请选择单元格编辑器里的灰色高亮文本"Keyword: conc for Plot #3, overlay #1"(图T17.31)。 注意: 每次点击一个单元格，在它对应的编辑器中用户都可以修改当前单元格中的内容。 |
| 27. | 请使用键盘键Ctrl+C来复制这些文本。 |
| 28. | 请点击列中的下一个单元格，如图T17.31中的光标所示。 |
| 29. | 请把光标放在编辑器窗口里(这时应该是空白的)。 |
| 30. | 请使用键盘键Ctrl+V来粘贴文本。 |
图T17.31 Copying and Pasting the Conc Keyword (复制和粘贴浓度关键字)
我们现在要来编辑关键字标记，来选用0.313 μl CD64绘图。
| 31. | 请双击文本"Keyword: conc for Plot #3, overlay #1"。 |
这时会出现Edit Statistic(编辑统计)对话框中的Data Source(数据源)页面，如前图T17.9中的Create Statistic(创建统计)对话框所示。
| 32. | 请选中Color Dot - 0.313 ul CD64.fcs.DNS (SS Lin vs. FL 8 Log)。 |
| 33. | 请点击OK。 |
请为"volume(体积)"这列中的其它单元格重复第28步到第33步，并分别选择剩下的五个绘图(从0.625 μl CD64到10 μl CD64)作为数据源。这时的自定义数据表格看起来应该如图T17.32所示。
图T17.32 Custom Data Table with Volumn Values (自定义数据表格中的体积数据)
我们现在要为M/L ratio(单核细胞/淋巴细胞比值)列输入数据，方法是把我们以前定义好的自定义比值标记拖到自定义数据表格中的M/L ratio列里来。

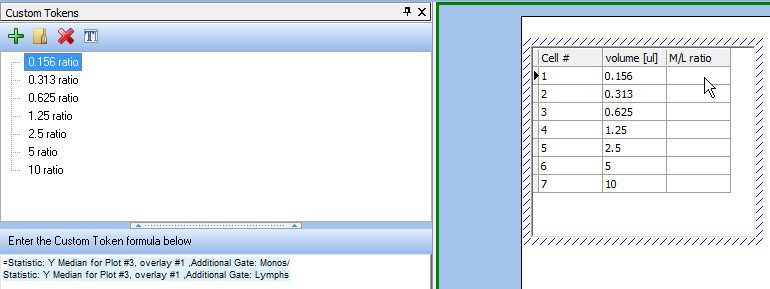

| 34. | 请把光标放在Custom Tokens(自定义标记)窗口中的0.156 ratio标记上，如图T17.33中的蓝色标记所示。 |
| 35. | 请按下鼠标左键不放，把0.156 ratio标记拖到自定义数据表格中。 |
| 36. | 当光标在M/L ratio列里的第一个单元格上时(如图T17.33所示)，请松开鼠标。 |
图T17.33 Dragging and Dropping the Custom Token onto the Custom Data Table (把自定义标记拖放到自定义数据表格中)
这时自定义标记会显示CD64的体积为0.156μl时对应的单核细胞与淋巴细胞的比值，如图T17.34所示。
图T17.34 Custom Data Table Updated with 0.156μl Data (自定义数据表格中的0.156μl对应的数据)
请为剩下的所有的自定义比值标记(0.313到10)重复第34步到第36步，从而填充自定义数据表格中的M/L ratio一列。这时的自定义数据表格看起来应该如图T17.35所示。
图T17.35 Final Custom Data Table (最终的自定义数据表格)
观察一下这个自定义数据表格就会发现最大的单核细胞与淋巴细胞的比值(394.73)是在当使用5μl的CD64获得的。在下一节中，我们将为这些数据插入一个散点图，以便更好地显示滴定曲线。
