一维门可以应用于二维绘图，也可以应用在单参数柱状图上(这时它们被称为Markers(标识))。一维门的独特之处在于它仅仅针对于一维数据进行操作。我们在这里继续使用上面用到的版面。
要在二维绘图上创建一维门:
| 1. | 请选择Gating(门操作)→Create Gates(创建门)→Create Marker(创建标识)命令。 |
选中Create Marker(创建标识)命令时，它会有一个不同颜色的背景
。
我们现在将在二维绘图上写有"Create the elliptical gate(创建椭圆形门)的文本下方创建一个一维门(图T4.9)。
| 2. | 请把光标移到二维绘图上用户希望门开始的地方。 |
| 3. | 按下鼠标左键不放。 |
| 4. | 从左到右移动光标来在水平方向创建一个一维门。 |
从右到左或从左到右地移动光标会在x-轴上创建一个一维门。沿着垂直方向移动光标，向上或向下，会在y-轴方向上创建一个一维门。在本节中，我们会沿着x-轴创建一个门。
| 5. | 移到想要创建的门位置后，松开鼠标(图T4.9)。 |

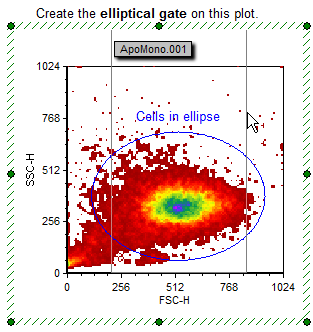

图T4.9 Creating a 1D Gate on a 2D Plot (在二维绘图上创建一维门)
这时会弹出如前面显示的Create a new gate(创建新门)对话框。
| 6. | 在Create a new gate named(创建一个新门，其名称是)编辑字段输入"Cells in marker(标识中的细胞)"。 |
| 7. | 请点击OK来接受该名称。 |

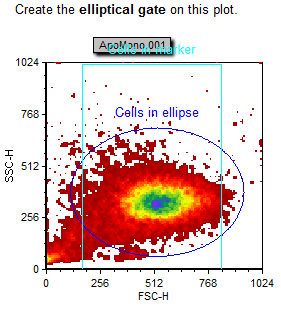

这时在二维绘图上会出现一个一维门(图T4.10)。
图T4.10 1D Gate on a 2D Plot (二维绘图上的一维门)
接下来，我们会从标识创建一个门。
