用户也可以从象限来创建门。这个象限可以是标准象限、浮动象限或是百分比象限(要想进一步了解不同类型的象限，请参见使用象限一节)。创建象限门的方法和创建标识门很类似。
在版面Page 2(第2页)的底部，用户可以看到一个带有象限的点状图。
| 1. | 请右键点击点状图，调出弹出菜单。 |
| 2. | 请从弹出菜单中选择Convert Quads to Gate(把象限转化为门)→Lower Right(右下)→Convert and Link(转化并链接)(图T4.13)。 |

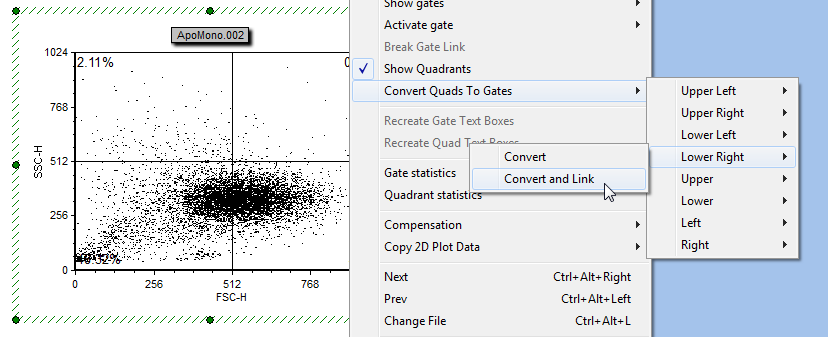

图T4.13 Converting a Quadrant to a Gate (把象限转化为门)
这时会弹出一个对话框，请用户来为门命名。
| 3. | 请在Create a new gate named(创建一个新门，其名称是)编辑字段输入"Quadrant Gate(象限门)"。 |
| 4. | 请点击OK键来接受该名称。 |
因为我们在上面选择了Convert and link(转化并链接)，该门现在已经链接到了右下象限。这意味着该象限移动时，门也会跟着移动来反映新象限的位置。
用户还可以创建组合门。
